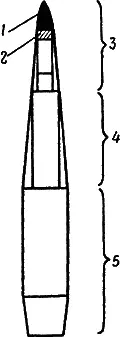

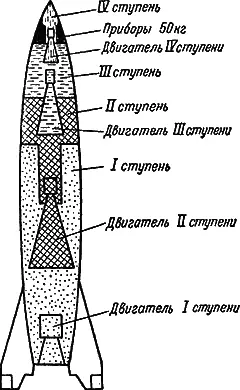

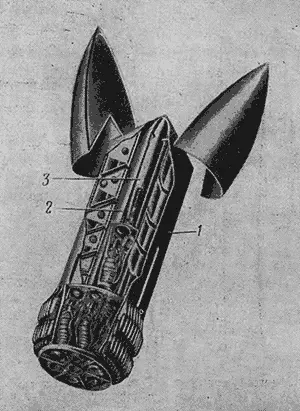

Раньше упоминалось, что забросить спутник на орбиту могут только многоступенчатые ракеты. (Вероятнее всего трех- или четырехступенчатые). Такая конструкция может быть осуществлена по-разному: во-первых, это могут быть три последовательно соединенные ракеты (рис. 15), причем первая ступень будет самой большой как по размерам, так и по весу, а последняя — самой малой; во-вторых, это может быть несколько ракет, последовательно соединенных между собою, но хвостовая часть каждой из них будет заходить в носовую часть следующей ступени ракеты (см. рис. 16); в-третьих, ступени могут быть заключены одна в другой, как бы надеты друг на друга (см. рис. 17), наконец, в-четвертых, многоступенчатая ракета может представлять собой обойму из отдельных ракет, расположенных рядом друг с другом.

Независимо от конструкции ступеней ракеты для экономии материалов и средств сейчас изучаются способы спасения ступеней ракеты после того, как они выполнят свою роль, то есть отделятся от основной части ракеты и полетят к Земле. Эта задача в настоящее время еще полностью не решена, хотя были проведены опыты, в которых испытывались различные системы парашютов и других приспособлений.

Попутно заметим, что самым идеальным решением вопроса было бы использование материала отработавшей ступени в качестве топлива для последующих ступеней. Принципиально такая возможность была показана еще в 1928 г. советским ученым Ф. А. Цандером. Но практическое решение этой задачи пока связано с очень большими трудностями, и такое решение будет делом далекого будущего.

Уже появилось много проектов термических атомных ракет.

Видные специалисты ракетной техники при разработке больших ракет-носителей ИСЗ продолжают, как и раньше, ориентироваться на более отработанные типы жидкостных ракет. Конструктор ракеты «Фау-2» доктор Вернер фон Браун, например, считает, что жидкостные ракеты будут оказывать решающее влияние на развитие ракет по крайней мере в ближайшие двадцать лет.

Независимо от конструкции каждая ракета обладает определенными основными характеристиками, причем основные взаимоотношения между ними определяют в конечном счете ее главнейшие качества. К рассмотрению этих характеристик мы сейчас и перейдем.

1. Полезный груз.Для одноступенчатых ракет под этим термином понимается: для ракеты-носителя — вес искусственного спутника, выносимого на орбиту; для боевой ракеты — вес боевого заряда; для исследовательской ракеты — вес инструментов и приборов. В случае многоступенчатой ракеты полезный груз (как и прочие характеристики) должен рассматриваться для каждой ступени отдельно. Например, полезным грузом первой ступени будет общий вес второй ступени, полезным грузом второй ступени — общий вес третьей ступени и т. д.

2. Аппаратура управления.Эта часть оборудования ракеты включает в себя все приборы и инструменты, с помощью которых осуществляется управление ракетой во время ее полета. В случае многоступенчатой ракеты первая ступень ее обычно служит для разгона и поэтому, как правило, таких приборов не имеет. Они имеются на второй и третьей, а иногда только на третьей ступени ракеты.

3. Конструкциявключает корпус самой ракеты и ее ступеней (для многоступенчатых ракет), подкрепления, крепежные детали и т. д.

4. Насосы и двигатели.Сюда относятся двигатели, система подачи и распределения топлива, система охлаждения камеры сгорания и сопла.

5. Топливо.Сюда относятся: горючее вещество, окислитель, смазочные материалы и горючее для системы машин, подающих топливо в камеру сгорания.

6. Общий вес ракеты,который является суммой весов перечисленных выше частей ракеты.

7. Расход топлива,измеряемый обычно в килограммах в секунду. В случае, многоступенчатых ракет расход топлива, как увидим ниже, для первой ступени может более чем в 100 раз превышать расход топлива для последней ступени.

8. Тяга,измеряемая обычно в килограммах или тоннах. Под тягой понимается усилие, развиваемое двигателем, заставляющее с определенным ускорением двигаться ракету. Мы уже отмечали, что тяга зависит от скорости частиц газа, вырывающихся из сопла двигателя, а эта скорость зависит в свою очередь от химических свойств топлива и температуры горения. Эта характеристика является одной из важнейших для ракеты.

9. Удельная тяга— тяга, создаваемая при сгорании единицы веса топлива в одну секунду.

10. Время горения в секундах.Эта характеристика по существу определяет время работы двигателя ракеты или ее ступени. Оно должно быть достаточным для того, чтобы ракета успела развить необходимую скорость.

11. Ускорение.Оно обычно измеряется в единицах g , где g — ускорение силы тяжести у поверхности Земли, равное 9,81 м/сек 2. Ускорение, как показывает само слово, характеризует нарастание скорости в результате работы двигателей, и его величина играет большую роль при расчетах полета ракеты.

12. Длина ракеты.Этим размером определяют высоту всей ракеты или высоту отдельной ступени. От отношения длины ракеты к ее среднему диаметру зависит устойчивость ракеты на траектории полета. Чем больше будет это отношение, тем менее она будет устойчива.

13. Диаметр— средний диаметр всей ракеты или диаметр каждой ее ступени.

14. Число двигателей.В случае многоступенчатой ракеты, как мы уже знаем, каждая ступень будет иметь свои двигатели. Число двигателей зависит от размера и веса ракеты, а также от ее назначения. Обычно первая ступень имеет несколько двигателей, а последняя чаще всего один. Дело в том, что двигателям первой ступени приходится преодолевать самый трудный участок пути, когда ракета имеет наибольший вес при значительном сопротивлении плотных слоев атмосферы.
