Опустим осторожно обычное двустороннее лезвие для бритвы на поверхность воды. Если глубина воды всего несколько сантиметров, края тени бритвы обычные. Почему, если вода глубже, по краю тени появляется яркая полоса (рис. 6.36б)? Будут ли края яркими, если бритву слегка приподнять над уровнем воды?

Почему тень от плавающего волоса часто представляет собой цепочку, состоящую из участков с обычными и яркими краями?

Наполним ванну водой глубиной по крайней мере шесть сантиметров и проведем по ее поверхности пальцем или карандашом. Почему на дне остаются темные подрагивающие круги с яркими краями? Человек, плывущий или вылезающий из освещенного солнцем бассейна, отбрасывает похожую тень.

ОТВЕТ •Эффект сосисочной тени связан с поверхностным натяжением (взаимным притяжением молекул воды друг к другу и к карандашу), в результате чего вода несколько поднимается вверх по поверхности карандаша, а поверхность воды вблизи карандаша становится вогнутой. Свет, прошедший через искривленную поверхность воды около карандаша, частично попадает на отбрасываемую им тень, создавая яркую полосу между тенями от погруженной в воду и оставшейся над водой частями карандаша.

Вес бритвы вдавливает поверхность воды под ней, а по краям бритвы поверхность воды выпуклая. Свет, проходящий через искривленную поверхность, фокусируется, но, если воды слишком мало, лучи света достигают дна до того, как сойдутся в фокусе, и поэтому края тени выглядят обычно. Когда вода глубже, световые лучи фокусируются на краю тени, образуя яркую полоску (рис. 6.36в). Если чуть-чуть приподнять бритву над водой, вода тянется вслед за бритвой, и ее поверхность становится вогнутой. Такая поверхность рассеивает свет в область тени без фокусировки, и, следовательно, края тени выглядят как обычно.

Тень от плавающего волоса может напоминать связку сосисок, причем края тени могут быть и обычными, и яркими в зависимости от того, как искривляется поверхность воды на протяжении длины волоса.

Если двигать в воде какой-нибудь предмет, за ним на поверхности воды остаются воронкообразные вихри. В глубине вихревой воронки поверхность воды вогнутая. Свет от такой поверхности расходится в разные стороны, и на дне, куда поступает мало света, образуется темный круг. Вблизи горлышка воронки поверхность воды выпуклая. Прошедшие через нее световые лучи фокусируются по краю тени, и граница тени становится яркой. Если вода достаточно глубокая, на границе образуется яркая полоса, причем ее внешний и внутренний край особенно яркие.

В 1983 году Энтони Хьюиш [80]во время полета заметил идущие вдоль крыла самолета две полосы, темную и светлую (рис. 6.37a). Ширина этих полос, которые не слишком контрастировали с освещенной солнцем поверхностью крыла, была от 1 до 2 см. Угловая высота солнца относительно края крыла была порядка 25°. Больше часа он наблюдал за этими полосами. Затем, когда самолет стал снижаться, полосы начали сдвигаться к передней кромке крыла, а потом вообще исчезли.

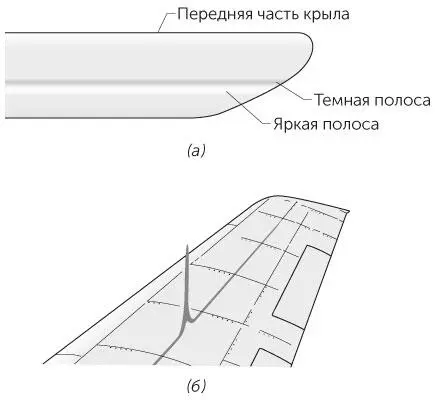

Рис. 6.37 / Задача 6.100.a) Яркая и темная полосы вдоль крыла самолета. б) Темная полоса, «вырастающая» из крыла.

Я видел подобные полосы, а также наблюдал сходное явление, когда солнце было с противоположной стороны самолета: примерно на середине крыла вырастала вверх темная полоса, заметно искажая вид внешней части крыла (рис. 6.37б). Когда я наклонял голову вперед или назад относительно корпуса самолета, полоса сдвигалась.

С чем связано появление таких полос?

ОТВЕТ •Пусть точка наблюдения находится внутри самолета. В этой системе отсчета воздух проносится вдоль неподвижного крыла. Обтекающий крыло поток создает ударную волну: распространяющийся фронт резкого изменения характеристик среды, где скорость воздуха резко уменьшается, а его плотность, соответственно, резко увеличивается. Перпендикулярный крылу самолета фронт ударной волны распространяется на всю его длину. (Если бы фронт ударной волны можно было увидеть, он напоминал бы пористый барьер, протянувшийся вдоль крыла.) Солнечные лучи, пробивающиеся через фронт ударной волны, где плотность воздуха меняется, заметно преломляются. Картина, которую видел Хьюиш, получалась так: падающие на какое-то конкретное место на крыле самолета световые лучи при преломлении меняли направление и уходили ближе к задней части крыла. Именно там была видна яркая полоса, а темная полоса соответствовала месту, которое эти лучи осветили бы, если бы не было ударной волны.

Темная полоса, дополнительно обнаруженная мной, тоже связана с прохождением световыми лучами фронта ударной волны, но их источником были детали освещенного солнцем крыла. Когда лучи, исходящие от соседних деталей на крыле, проходили через ударный фронт, преломлялись они по-разному. Дальше эти лучи расходились, оставляя область между соседними деталями относительно темной, а темная полоса, которую я видел, была составлена из этих темных участков.

Иногда я видел две полосы.

Рекорд скорости на земле был установлен в 1997 году на британском турбовентиляторном автомобиле Thrust SSC во время гонок по дну высохшего озера в пустыне Блэк-Рок в штате Невада. Пока это единственный автомобиль, на котором удалось развить сверхзвуковую скорость (скорость, превышающую скорость звука). Зрители не только услышали громкий хлопок — свидетельство наложения ударных волн, исходивших от различных частей машины, но и сфотографировали эти волны. На снимках, которые многие делали во время гонки, должны были бы запечатлеться привычные очертания холмов вдоль трассы. Однако, когда световые лучи, отраженные от холмов, проходили по пути к фотокамере через фронт ударной волны, в котором плотность воздуха слегка менялась, они изменяли направление распространения. В результате на фотографиях появились искаженные изображения холмов, что подтверждает факт возникновения ударной волны. На одной из фотографий я насчитал четыре ударные волны, идущие вверх от машины.

Камера пинхол (камера-обскура) представляет собой крошечное круглое отверстие, через которое проходит свет и попадает на пленку. Как с помощью такого устройства можно получить изображение на пленке? Какого размера должно быть отверстие? Некоторые очень небольшие отражающие поверхности, например осколки стекла, тоже можно использовать, чтобы получать подобные изображения.

Можно сделать и большой вариант пинхол-камеры. Для этого в занавеске на окне достаточно проделать небольшое отверстие, и если в комнате темно, а свет с улицы проходит через это отверстие, на противоположной стене можно увидеть перевернутое изображение картины за окном. В прошлом подобные опыты были в диковинку.
