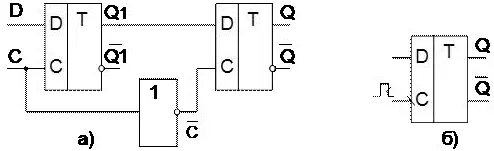

Рисунок 49 D-триггер, тактируемый фронтом, — а) и его УГО — б).

Т-триггер или счётный триггер, имеет один счётный вход Т и два выхода (Рисунок 50,а). Функционирование триггера определяется уравнением:

Из уравнения следует, что Т-триггер каждый раз изменяет своё состояние на противоположное с приходом на счётный вход Т очередного тактирующего импульса длительностью t и . Этому способствует наличие перекрёстных обратных связей с выходов триггера на входы элементов D1 и D2. Для надёжной работы триггера, с целью сохранения информации о предыдущем состоянии триггера в момент его переключения, в схему вводят элементы задержки, имеющие время задержки t з > t и .

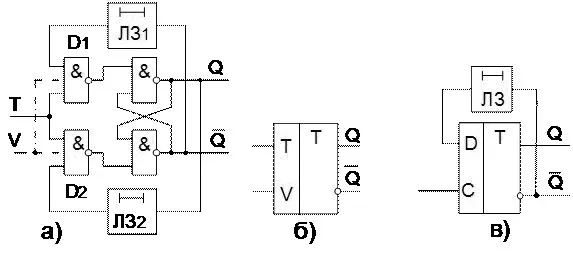

Рисунок 50 Т-триггеры: — а) структурная схема, б) УГО TV-триггера,

в) Т-триггер на основе D-триггера.

По окончании действия тактирующего импульса.

Пусть в исходном состоянии Q=1. Сигнал T=1 откроет элемент D2, так как на втором входе D2 имеется сигнал лог «1» с выхода Q, а элемент D1 будет закрыт. Триггер переходит в состояние Q=0. Вентиль D2 остаётся открытым в течение времени t и , т.к. сигнал Q=1 будет задержан ЛЗ 1на время τ з > t и . В то же время сигнал не попадёт на вентиль D1 из-за временной задержки ЛЗ 2. При отсутствии элементов задержки возможно неоднократное переключение триггера при условии, если длительность импульса t и значительно превышает время переключения триггера.

По окончании действия тактирующего импульса элементы D1 и D2 закроются, так как потенциал входа T=0. После чего на вход элемента D1 через ЛЗ 2поступит сигнал . В результате с приходом второго импульса T=1 откроется элемент D1 и триггер переключится в состояние Q=1 и т. д.

Роль ЛЗ в Т-триггерах выполняют логические элементы с большим временем задержки t зд.р или специальные компоненты электронных схем, например, диоды с накоплением заряда.

Кроме счётного входа Т-триггер может иметь вход разрешения V (Рисунок 50,б). Сигнал на этом входе разрешает (при V=1) или запрещает (при V=0) срабатывание триггера от поступающих на вход T сигналов. Т-триггеры, имеющие дополнительный вход V, называются TV-триггерами. Наличие входа V позволяет организовать счёт в заданном временном интервале, что существенно расширяет функциональные возможности Т-триггера.

Счётный Т-триггер может быть построен на основе D-триггера, соединив инверсный выход D-триггера со входом D, как показано на рисунке 50,в. В такой схеме каждый переход 1/0 на входе C будет приводить к переходу триггера в противоположное состояние. Например, если Q n =1, то , и поэтому очередной тактовый импульс переведёт триггер в новое состояние, т.е. установит Q n +1= D n =0. Для правильной работы Т-триггера тактовый импульс должен быть коротким, а наличие элемента задержки ЛЗ ослабляет требование к длительности тактового импульса.

Таким образом, из рассмотрения принципа работы Т-триггера следует, что при Т=1 спадающий фронт сигнала на входе C переводит триггер в противоположное состояние. Частота изменения потенциала на выходе Т-триггера в два раза меньше частоты импульсов на входе C. Это свойство Т-триггеров позволяет строить на их основе двоичные счётчики. Поэтому эти триггеры и называют счётными.

JK-триггер — это схема с двумя устойчивыми выходными состояниями и двумя входами J и K (Рисунок 51.а). Подобно RS-триггеру, в JK-триггере входы J и K — это входы установки выхода Q триггера в состояние 1 или 0. Однако, в отличие от RS-триггера, в JK-триггере наличие J=K=1 приводит к переходу выхода Q триггера в противоположное состояние. Условие функционирования JK-триггера описывается функцией:

Рисунок 51 JK-триггеры: а) асинхронные; б) тактируемые фронтом.

Триггер JK-типа называют универсальным потому, что на его основе с помощью несложных коммутационных преобразований можно получить RS и Т-триггеры, а если между входами J и K включить инвертор, то получится схема D-триггера.

Недостатком этой схемы является зависимость работы схемы от длительности тактового импульса. Импульс должен быть коротким и должен закончиться до завершения процесса переключения триггера. Для ослабления требования к длительности тактового импульса в цепи обратных связей можно включить элементы задержки, как показано на рисунке 51,а пунктиром. Однако этот путь не всегда является целесообразным.

Разработаны и применяются в основном в интегральном исполнении JK-триггеры, тактируемые фронтом тактовых импульсов, которые не чувствительны к длительности тактовых импульсов.

JK-триггеры, тактируемые фронтом, строятся по схеме MS (master-slave то есть мастер-помощник). В схеме имеется два триггера: основной D1…D4, помощник D5…D8 и цепь, разделяющая их — D9 (Рисунок 51,б).

Триггер работает следующим образом. Пусть в исходном состоянии Q=0, а . При отсутствии тактового импульса (C=0), вентили D1 и D2 закрыты вне зависимости от сигналов на остальных входах.

Пусть J=1, тогда с приходом тактового импульса C=1, D1 откроется, а D2 останется закрытым. Элементы D5 и D6 закроются сигналом с выхода элемента D9. Сигнал лог. «0», снимаемый с открытого вентиля D1, записывает в основной триггер информацию, устанавливая его в состояние «1» ( P =1,

Несмотря на то, что на одном из входов D5 действует сигнал «1», а на одном из входов D6 — «0», они не изменят состояние вспомогательного триггера, так как на других входах элементов D5 и D6 действует сигнал лог. «0» с инвертора D9.

По окончании действия тактового импульса, появится сигнал лог. «1» на вторых входах вентилей D5, D6, а вентили D1 и D2 закроются. Так как основной триггер находится в состоянии «1», то откроется D5 и информация запишется во вспомогательный триггер (Q=1, ).

Совершенно аналогично сигнал «1», поданный на вход K, установит триггер в состояние «0».
