Рис. 2.3.Точки Лагранжа L 1 – L 5в системе Земля – Луна

Другой интересный вариант – ЗСЛ, что означает спутник между Землей и Луной. На этот раз Земля и Луна тянут спутник в разные стороны: с точки зрения спутника это означает, что притяжение к центру масс слабее, чем если бы его притягивала одна только Земля. А это, в свою очередь, означает, что он летит по орбите выбранного радиуса медленнее, чем полетел бы в отсутствие Луны. Снова появляется надежда на успех, потому что «медленнее, чем обычно» – это как раз то, что требуется, ведь и спутник находится ближе к центру вращения, чем Луна. Мы снова ищем такую точку, где разность двух сил притяжения позволяет, находясь ближе к Земле, чем Луна, не обгонять Луну, а оставаться на линии Земля – Луна, из-за чего две силы притяжения продолжают вычитаться, из-за чего скорость движения по орбите меньше, чем если бы Луны не было, из-за чего тело все время остается на линии Земля – Луна, из-за чего оно испытывает настолько меньшую силу притяжения к центру, что движется ровно настолько медленнее, чтобы… Эта «самозацикливающаяся» фраза снова описывает уравнение. Математический факт с непосредственным приложением к космонавтике состоит в том, что решение у этого уравнения есть, и оно определяет единственную точку между Землей и Луной – точку L 1на рис. 2.3. Это – подходящее место для космической базы: прекрасные условия радиосвязи и с Землей, и с Луной плюс определенные удобства путешествия к обоим телам. Это, собственно говоря, перевалочная точка: имея целью Луну, но долетев с Земли сначала на L 1, мы дополнительно потратимся на эту «остановку» очень незначительно. Поэтому отсылать, например, грузы в L 1и хранить их там до момента, когда они понадобятся на Луне, можно практически без лишних затрат топлива по сравнению с прямой доставкой, но имея при этом преимущество в логистике.

L 1 – перевалочная точка

Наконец, вариант СЗЛ означает, что спутник находится с противоположной стороны от Земли, чем Луна. И Земля, и Луна притягивают его в сторону центра масс системы Земля – Луна, т. е. в сторону центра вращения; притяжение Луны при этом сказывается слабо из-за большого расстояния до нее, но все же немного добавляет к притяжению в сторону центра масс (и главное – не утягивает спутник куда-то в сторону). Опять-таки требуется решить уравнение, говорящее, что совместное притяжение Земли и Луны позволяет обращаться вокруг Земли синхронно с Луной; этим однозначно определяется расстояние от центра масс (а потому и от центра Земли). Это точка L 3на рис. 2.3. Она оказывается совсем немного дальше от центра масс (примерно в 1,017 раза дальше), чем Луна, но немного ближе к центру Земли, чем расстояние от него до Луны.

Разумеется, точки Лагранжа имеются не только в системе Земля – Луна. Неважно, как называются два массивных тела, – математика одна и та же, только относительные расстояния от центра до L 1, L 2и L 3несколько различаются в зависимости от соотношения масс двух больших тел. В системе Солнце – Земля практически важны две точки Лагранжа: уже знакомая нам L 2(дом для космических телескопов, как мы очень скоро увидим) и L 1между Солнцем и Землей (рис. 2.4). Из точки L 1в системе Солнце – Земля открывается ничем не затемняемый постоянный вид на Солнце с одного и того же расстояния, и там работают приборы, которые именно в этом и нуждаются. Среди них – космическая обсерватория по наблюдению Солнца SOHO (Solar and Heliospheric Observatory Satellite). Другой аппарат, ACE (Advanced Composition Explorer), использует особенности этой точки Лагранжа, пожалуй, в еще большей мере: находясь «вверх по течению» от Земли вдоль потока солнечного ветра, он в реальном времени передает данные о магнитном поле и о потоке частиц, летящих от Солнца, что позволяет уточнять прогнозы космической погоды – влияния Солнца на околоземное пространство (магнитосферу и ионосферу). На смену этому ветерану точки L 1уже запущен аппарат DSCOVR (Deep Space Climate Observatory), по совместительству – автор известных фотографий, показывающих прохождение Луны на фоне Земли.

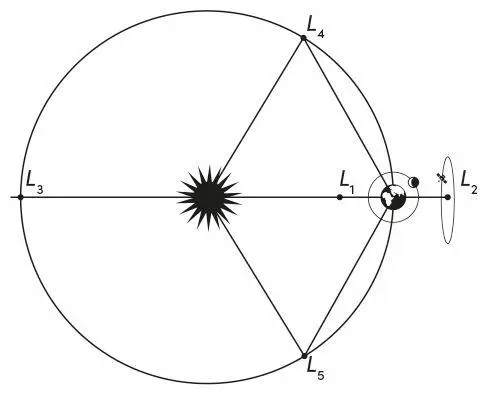

Рис. 2.4.Точки Лагранжа L 1 – L 5в системе Солнце – Земля. Здесь изображено, по существу, то же самое, что на рис. 2.3, но для другой пары небесных тел. Луна на этом рисунке не играет никакой роли

Точка L 3в системе Солнце – Земля (см. рис. 2.4) не нашла себе практических применений (и правда, чего ради стоило бы тащиться в такую даль?), но оказалась богатой темой для фантастических нарративов разного рода; не счесть замышляющих что-то инопланетян или других заговорщиков, желающих там обосноваться. Впрочем, трудно оспорить высказывание, что если какая-то развитая цивилизация [существует и] имеет цель не просто присутствовать в Солнечной системе, но еще и пребывать на фиксированном расстоянии от Земли и если при этом они желают оставаться на своем корабле, не высаживаясь на поверхность, но не хотят тратить много топлива, – то лучшего места, чем лагранжевы точки, не найти. Но на меня производит, пожалуй, большее впечатление не предполагаемый галактический заговор, а тот факт, что к моменту начала космических полетов они (эти зеленые человечки), без сомнения, открыли бы все пять этих точек, уж не знаю, как они там у них называются.

Впрочем, мы еще не знаем, что такое точки L 4и L 5, у нас открытые Лагранжем в дополнение к первым трем, известным Эйлеру. Определить их положение, когда ответ уже известен, легче легкого: измеряем расстояние от Солнца до Земли и воображаем равносторонний треугольник, одна из сторон которого как раз и соединяет Солнце и Землю (см. рис. 2.4). У равностороннего треугольника все стороны равны , поэтому расстояния от его третьей вершины до Солнца и до Земли одинаковы. Это важно! В этой вершине притяжение Солнца во столько раз сильнее, чем притяжение Земли, во сколько раз Солнце массивнее. А дальше следует несложное упражнение в геометрии: две такие силы притяжения складываются так, что в итоге тело в точке L 4испытывает суммарную силу, направленную в точности к центру масс системы Солнце – Земля, а по величине эта сила ровно такая, чтобы поддерживать обращение вокруг этого центра масс на заданном расстоянии – на том самом, которое определяется из нашего треугольника. С точкой L 5все то же самое, только если L 4опережает Землю в ее движении вокруг Солнца, то L 5отстает. Обе – на один и тот же угол в 60°.

Точки Лагранжа – это некеплеровы орбиты
