Атмосфера не только поглощает часть излучения, которое мы хотим собирать, – она также задает направление, в котором фотоны движутся. Это приводит к получению искаженных и размытых изображений, как если бы мы пытались сфотографировать монету на дне бассейна. И здесь вступает в игру принцип преломления: изменение направления луча (волны), возникающее на границе двух сред, через которые этот луч проходит, меняя скорость. Наша атмосфера – не гладкая и не однородная; она состоит из большого количества разных движущихся и турбулентных слоев и «клеток». Если вы посмотрите не на монету в бассейне, а попытаетесь сфокусироваться на свете звезды, больше похожей на точку на небосводе, то увидите не стабильное яркое свечение, а его размытую, как бы мерцающую версию. Степень размытости, возникающей из-за атмосферы, называется видимостью , и еще совсем недавно она была фундаментальным препятствием для увеличения резкости изображений астрономических объектов, которые можно было сделать с поверхности Земли.

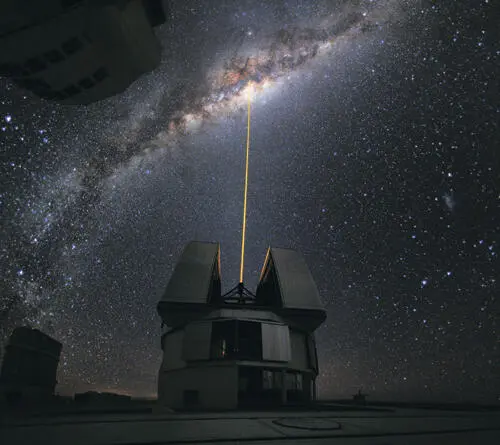

Один из четырех телескопов VLT Европейской южной обсерватории в процессе работы. Яркая полоса стреляет в небо мощным лазером, который используется для создания искусственной «звезды-поводыря» путем возбуждения атомов натрия высоко в атмосфере. Возбужденный натрий светится, как звезда, свет которой используется в качестве эталонного источника для выполнения корректирующей адаптивной оптики, которая может повысить четкость изображений, снятых с Земли, и компенсировать эффект размытия, возникающий из-за турбулентной атмосферы планеты

Для решения этой проблемы есть два пути. Первый – самый простой: запустите телескоп в космос, чтобы вообще не нужно было смотреть через атмосферу. Однако здесь есть другая сложность: запуск объектов на орбиту – слишком дорогой и рискованный процесс. Рискованный потому, что вы должны запустить хрупкий и дорогостоящий инструмент на орбиту, прикрепив его к ракете. Но и отдача велика, и мы, разумеется, приходим к концепции всемирно известного детища космической съемки – телескопа «Хаббл». Он довольно мал, если сравнивать площадь его зеркала сплощадью зеркал наземных телескопов (зеркала очень тяжелые, и поэтому тащить их в космос очень затратно), но зато ему не приходится бороться с поглощением или искажением излучения в атмосфере, так что он производит исключительно четкую и высокочувствительную съемку. Второй путь – разработка какой-то наземной технологии, которая позволит скорректировать помехи, вызванные земной атмосферой. В этом случае можно использовать самые большие зеркала, вес которых не позволяет развернуть их в космосе. Тогда видимость с поверхности Земли улучшится, и разрешение наземных телескопов с такой технологией может даже превзойти «Хаббл». Секрет заключается в активном контроле оптики телескопа, чтобы компенсировать стремительно меняющуюся модуляцию поступающих световых лучей, в результате корректируя искажения, вызванные атмосферой. Чтобы добиться эффективности выполнения исследований, эту коррекцию нужно производить несколько сотен раз в секунду. Звучит нереально, не правда ли? Тем не менее технология существует – это называется адаптивной оптикой , и вот как она работает.

Представьте, что вы бросили камень в бассейн со стоячей водой и наблюдаете за тем, как по поверхности воды расходятся круги от точки его падения. Возле места удара круги сохраняют отчетливую округлую форму, но чем дальше от него, тем шире становится их окружность и тем больше они становятся похожими на параллельные волны. Те же принципы действуют и в отношении лучей света от отдаленных астрономических источников, входящих в столкновение с атмосферой Земли. К тому моменту, когда излучение достигает Земли, световые лучи приобретают форму идеальных параллельных волн, но при прохождении через атмосферу ее молекулы нарушают это идеальное состояние и искажают параллельные очертания, что и приводит к «размыванию» изображения. Для научных целей нам необходимо убрать это вмешательство, возвращая входящим волнам их параллельное состояние.

Чтобы это сделать, нужно отслеживать искажения в ярком эталонном «точечном» источнике, подобном звезде. При отсутствии атмосферных искажений звезда должна выглядеть как одиночный устойчивый источник света с характерными формами. Если рядом с местом вашего наблюдения такой яркой звезды нет, на помощь приходят телескопы с мощным лазером, который может создать фальшивую звезду, захватывая атомы натрия, находящиеся в тонком слое атмосферы на высоте 100 км. Отслеживая модуляции этого опорного источника в виде искусственной звезды, специальная аппаратура выявляет и корректирует искажения, вносимые земной атмосферой, как если бы мы смотрели на него не через атмосферу, а из космоса, – для приближения к реальным условиям размеры зеркала телескопа могут быть изменены (совсем немного). Один из способов достижения такой компенсации – использование специально сконструированных зеркал с крошечными сегментами, которые могут двигаться вверх и вниз, изменяя очертания поверхности зеркала, что позволяет разгладить входящие волновые фронты. Это примерно то же, что подбросить в воздух теннисные мячики, а затем попытаться поймать их все строго в один и тот же момент. Результаты работы адаптивной оптики изумительны – почти 30-кратное улучшение разрешения по сравнению с обычными наземными наблюдениями.

Охота на фотоны при помощи зеркал сама по себе бессмысленна. Чтобы получить какие-либо научные результаты, эта энергия должна быть записана: здесь нам поможет прибор с зарядовой связью , или ПЗС (англ. Charge-Coupled Device, CCD ). Это устройство, заменившее фотопластины прошлого, вот уже более 20 лет используется практически во всех астрономических детекторах. Сегодня данная технология используется во всех сферах нашей жизни. И как же она работает?

ПЗС – это двумерный массив детекторов, аналогичный пикселям в цифровом изображении (в своем простейшем применении они фактически создают содержимое пикселей в изображении). Каждый детектор выполнен из полупроводника, выполненного, как правило, из поликремния; фотон, попадая на один из таких детекторов, может вырабатывать небольшой электрический заряд. Количество заряда, возникшего в результате прохождения фотона через детектор, увеличивается линейно, так что если мы погрузим наш чип в фотоновую ванну, другими словами «экспонируем» ПЗС, то сможем создать большой заряд, который будет соответствовать количеству света, попадающего на него во время экспозиции. Зарядом можно управлять с помощью напряжений, и поэтому после подходящего времени экспозиции мы можем «считывать» заряд в каждом пикселе, перетаскивая сигнал в каждом детекторе на края ПЗС, где он может быть электронно усилен и пропущен через преобразователь, который превращает аналоговое напряжение в цифровой сигнал (так называемый аналого-цифровой преобразователь ). На этом этапе мы можем сохранить информацию для последующих поколений в двумерном массиве пикселей – цифровом изображении, загруженном в память. И здесь начинается самое веселье.
