Напоминает описанный ранее «вечный двигатель» для поливки огурцов. Не хватает только клапанов и теплицы с огурцами. Обидно даже, как этот Герон сумел всех опередить!

Но практического применения все эти машины в античном мире не нашли. Была дешевая сила животных и рабов, и машины тогда были лишь в качестве игрушек.

Первые промышленные паровые машины появились в Англии в виде водяных насосов для откачки воды из шахт и рудников. Раньше эту работу выполняли животные на ступальных колесах. На некоторых рудниках число лошадей, работающих на откачке воды, достигало 500. Угледобывающая промышленность Англии буквально гибла от непомерной стоимости откачки воды из шахт. Вот тут-то и появилась необходимость в тепловой машине, которая, потребляя имеющиеся в избытке уголь и воду, могла бы заменить лошадей.

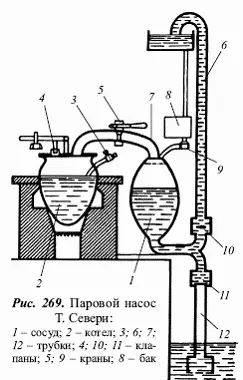

И первой паровой машиной, откачивавшей воду из рудников, была «огненная машина» английского военного инженера Томаса Севери (1650—1715). Томас Севери получил патент на свою машину в 1698 г. Эта машина (рис. 269) имела один сосуд 1, верхняя часть которого соединялась трубкой 7 с котлом 2. Котел имел предохранительный клапан 4 и трубку 3 для заполнения котла водой. К сосуду 1 присоединялись также всасывающая трубка 12 с клапаном 11 и нагнетающая трубка 6 с клапаном 10. Машина была снабжена баком 8 с краном 9. При открытии крана 5 пар из котла 2 подавался в сосуд 1, выгоняя оттуда воду по трубке 6. Клапан 10 при этом открыт, а клапан 11 закрыт. В конце нагнетания кран 5 закрывался, и через кран 9 в сосуд 1 подавалась холодная вода. Пар в сосуде 1 охлаждался, конденсировался, и давление падало, засасывая туда воду по трубке 12. Клапан 11 при этом открывался, а клапан 10 закрывался. Так как необходимо было периодически поворачивать оба крана – 5 и 9, их соединили пластиной.

В машине Севери, как и у Герона, использовались как избыточное давление пара, так и вакуум, возникающий при конденсации пара.

1 – тяга; 2 – груз; 3; 8 – цепи; 4; 6 – плечи балансира; 5 – балансир; 7 – бачок; 9 – поршень; 10 – цилиндр; 11; 13 – краны; 12 – котел

Но настоящий переворот в технике принесли лишь поршневые паровые машины. Среди их создателей первым был англичанин Томас Ньюкомен (1663—1729), кузнец по профессии, инженер-самоучка. Он сам устанавливал машины Севери на рудниках и хорошо знал об их недостатках – невозможности откачки воды из глубоких шахт.

В машине Ньюкомена мощностью 7,5 кВт, построенной в 1725 г., установленные в шахте насосы приводились длинной тягой 1 (рис. 270), подвешенной вместе с грузом 2 с помощью цепи 3 на одном из плеч 4 балансира 5. Другое плечо 6 балансира такой же цепью 8 было соединено с поршнем 9, установленным в вертикальном цилиндре. Пар в цилиндр 10 подавался из котла 12 с помощью крана 11. Этот кран открывали, когда поршень находился в нижнем положении. Избыточным давлением пара поршень поднимался в верхнее положение. Совершался холостой ход, тяга 1 опускалась.

В верхнем положении поршня кран 11 закрывался. Одновременно открывался кран 13, и в цилиндр впрыскивалась холодная вода из бачка 7. Пар в цилиндре конденсировался, в результате чего в нем создавался вакуум. Под действием атмосферного давления поршень опускался. Совершался рабочий ход, и тяга 1 поднималась.

Таким образом, машина Ньюкомена была скорее атмосферной, чем чисто паровой, так как рабочий ход у нее осуществлялся не давлением пара, а именно атмосферным давлением. Атмосферные машины были огромной величины при скромных мощностях. Кстати, атмосферная машина русского инженера-самоучки И. Ползунова (1728—1766), заработавшая через неделю после его смерти, тоже была громадной по размерам. Да и КПД таких машин был ничтожно мал.

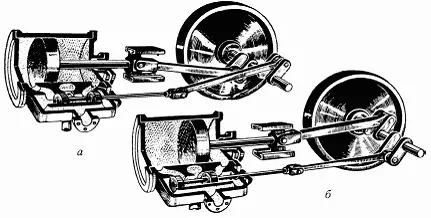

Первой настоящей паровой поршневой машиной (подчеркнем это, так как вообще первая паровая машина – все-таки эолипил Герона!) была машина, созданная Джеймсом Уаттом (1736—1819) в Англии в 1774 г. (рис. 271). Только в его машине именно пар своим давлением осуществлял рабочий ход поршня. Даже первая машина Уатта оказалась вдвое экономичнее машин Ньюкомена, не сравнивая уже их размеры. КПД лучших машин Уатта достигал фантастической величины в… 2,7 %! Нам эта цифра смешна, но именно машины Уатта изменили промышленную энергетику, именно они превратили XIX в. в век пара.

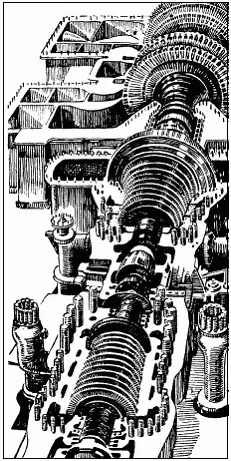

Но все-таки эолипилы, или паровые турбины, оказались победителями среди паровых машин. Они единственные служат и сейчас на тепловых и атомных электростанциях, мощных судах (рис. 272). Их КПД на порядок выше, чем у машин Уатта, не говоря уже о мощностях в сотни мегаватт! Хитрый грек Герон и в этом опередил всех – он открыл паровую турбину!

Но как бы то ни было, а подавляющее большинство современных тепловых двигателей – внутреннего сгорания. Они и на автомобилях, и на тракторах, мотоциклах, сельхозмашинах, на большинстве судов и мало ли еще где, даже на самолетах.

Как же они возникли? Делалось много безуспешных попыток создать двигатель, в котором топливо сжигалось бы не вне рабочего объема машины (цилиндров), как у паровых машин, а внутри его. Это должно было резко повысить КПД тепловой машины. Первая такая попытка принадлежит французу Лебону (1769(67) – 1804) – изобретателю светильного газа, двигатель на котором он запатентовал в 1801 г.

Но только в 1860 г. бельгийскому инженеру Ж. Ленуару (1822—1900) удалось создать работоспособный и используемый в промышленности двигатель внутреннего сгорания, тоже на светильном газе. Не удивляйтесь, но на газе, полученном нагреванием дерева без доступа воздуха (термолизом), изобретенном в 1799 г. Лебоном, работали некоторые советские грузовики 40 – 50-х гг. ХХ в.

Изготовленный Ленуаром двигатель напоминал паровую машину (рис. 273). Двигатель был с золотниковым распределителем. Один из золотников (нижний) обеспечивал поочередную подачу воздуха и газа в полости цилиндра, расположенные по разные стороны поршня. Второй золотник (верхний) служил для выпуска отработанных газов. Газ и воздух до попадания в цилиндр не сжимались и к золотнику подводились по отдельным каналам. Всасывание смеси в каждую полость происходило примерно до половины хода, после чего золотник перекрывал впускное окно, и смесь воспламенялась искрой. Давление сгоревшей смеси возрастало и действовало на поршень, производя работу расширения. После окончания расширения второй золотник соединял цилиндр с выхлопной трубой, и поршень вытеснял отработанные газы.
