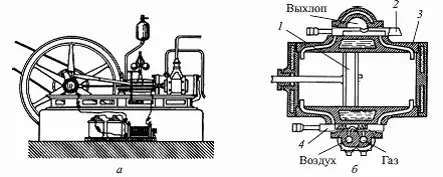

а – общий вид; б – схема: 1 – поршень; 2; 4 – золотники; 3 – цилиндр

Вращался двигатель Ленуара с частотой порядка 100—150 оборотов в минуту, мощность его была около 0,5 кВт. Но КПД был всего 3 %, т. е. меньше, чем у тогдашних паровых машин. Но все-таки таких двигателей построили во Франции и Англии около 300, и на выставке 1864 г. двигателю Ленуара было присуждено первое место.

Тем не менее после изобретения двигателя Н. Отто и Э. Лангена и демонстрации его на парижской выставке 1867 г., двигатель Лену-ара был обречен. КПД нового двигателя был в 5 раз больше и достигал 15 % – цифры в то время неслыханной. И хотя эти, а также последующие двигатели Н. Отто строились на мощности до 1 000 лошадиных сил, они работали опять же на газе – светильном, доменном и др., т. е. им не было места на автомобилях.

Но главное, что совершил Н. Отто в двигателестроении, – это разработка в 1877 г. четырехтактного цикла действия двигателей: всасывание, сжатие, расширение (рабочий ход), выхлоп, по которому работает большинство двигателей и сейчас.

Применение двигателей внутреннего сгорания на транспорте могло быть реальным только при жидком топливе, которое можно компактно хранить в баках. Самым удобным, хотя и опасным видом топлива оказался бензин – он легко испарялся в воздухе и образовывал горючие смеси. Первый бензиновый двигатель был построен в 1884 г. русским инженером И. С. Костовичем для дирижабля. Дирижабль, к сожалению, сгорел, а двигатель мощностью около 50 лошадиных сил остался цел и невредим, так как хранился отдельно от дирижабля. Никто его так и не использовал. Надо же – построить двигатель специально для дирижабля, как будто автомобилей и не существовало! И судьба двигателя, возможно, оказалась бы счастливее…

Предком современных бензиновых двигателей считается двигатель 1885 г. немецких инженеров Г. Даймлера (1834—1900) и В. Майбаха (1846—1929), развивавший мощность 0,5 лошадиной силы при объеме цилиндра 0,25 л и частоте вращения 200 оборотов в минуту.

Изобретатели поставили его на деревянный велосипед и получили первый в мире мотоцикл, тоже, разумеется, деревянный. А так как двигатель не мог эффективно работать без карбюратора, приготовляющего рабочую смесь (о карбюраторе мы уже говорили выше), то годом создания эффективного бензинового двигателя (рис. 274) нужно считать год патентования В. Майбахом карбюратора – 1893-й. Частота вращения двигателей постепенно росла и в 1914 г. составила 2 000 оборотов в минуту (сейчас она примерно в 3 раза выше).

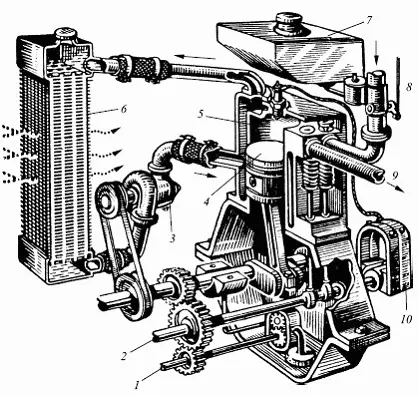

1 – привод на маслонасос; 2 – распределительный вал; 3 – водяная помпа; 4 – поршень; 5 – запальная свеча; 6 – радиатор; 7 – топливный бак; 8 – карбюратор; 9 – выхлопная труба; 10 – магнето (генератор высокого напряжения)

Но… (Опять это «но»! Бензиновые двигатели завоевывали мир, они были почти на всех автомобилях, какое может быть «но»?) Но они имели все-таки небольшой КПД, который принципиально нельзя было повысить. Дело в том, что когда начинали повышать степень сжатия, т. е. все больше и больше сжимать рабочую смесь в цилиндрах именно для повышения КПД, смесь паров бензина с воздухом не выдерживала нагревания и взрывалась совсем не тогда, когда ей было положено. Почти как в пневматической зажигалке древних народов, о которой мы уже говорили…

Вот тут-то самый раз рассказать о дизельных двигателях, лишенных этого недостатка. Первый патент автора дизельных двигателей немецкого инженера Р. Дизеля относится к 1892 г. Суть работы этого двигателя ясна из формулы изобретения к этому патенту (приводимой здесь в сокращении): «Способ работы для двигателей внутреннего сгорания такого рода, что в цилиндре при помощи поршня сжимается чистый воздух… так, что достигаемая при этом температура значительно превышает температуру воспламенения применяемого горючего вещества, после этого производится постепенный впуск топлива, и вследствие этого его сгорание…»

Стало быть, чистый воздух можно сжимать до давлений, в несколько раз превышающих давления сжатия в бензиновых двигателях, без боязни того, что воздух, чего доброго, взорвется. Это давление доходит до 30—40 МПа, и температура воздуха при этом повышается до 500—700 °C. Впрыснутая особыми насосами и форсунками в этот сжатый и раскаленный воздух солярка тотчас же загорается и совершает работу по продвижению поршня с гораздо более высоким КПД, чем в бензиновых двигателях. Да и не только солярка, а любое топливо при такой температуре загорится, даже угольный порошок, который поначалу собирался всыпать в цилиндр сам Дизель.

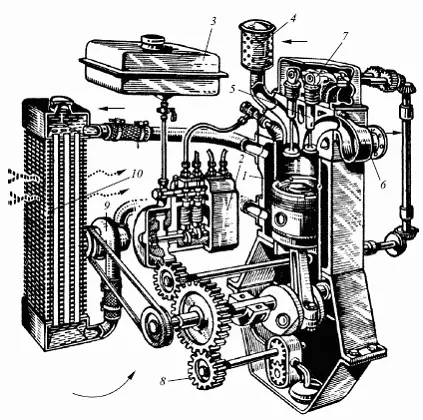

1 – поршень; 2 – топливный насос; 3 – топливный бак; 4 – воздушный фильтр; 5 – клапаны; 6 – выхлопной патрубок; 7 – распределительный вал; 8 – привод масло-насоса; 9 – водяная помпа; 10 – радиатор

Как бы то ни было, КПД дизельного двигателя (рис. 275) вырос как минимум в 1,5 раза по сравнению с карбюраторными двигателями, да и само дизельное топливо было дешевле бензина. Вот почему дизельные двигатели успешно вытесняют бензиновые, прежде всего на мощных грузовых автомобилях. Во время Великой Отечественной войны с Германией наши танки оснащались именно дизельными двигателями, что во многом определяло их преимущества по сравнению с немецкими бензиновыми. Вот как дизель – немецкое изобретение – помог выиграть нам войну с Германией.

В настоящее время в связи с заменой карбюратора системами непосредственного впрыска топлива позиции дизельного и бензинового двигателей сближаются, что всем идет на пользу.

И наконец, самый «молодой» двигатель внутреннего сгорания, к тому же самый малогабаритный и легкий, самый мощный, самый перспективный. Такие двигатели используют как на вертолетах и самолетах, так и на электростанциях для выработки электроэнергии из газа. Этот двигатель называется газотурбинным, или газовой турбиной, и он, как говорится, уже на подножке автомобиля. Пока им оснащают опытные конструкции, но уже скоро он будет стоять на грузовых автомобилях и автобусах, а также, возможно, на легковых автомобилях.

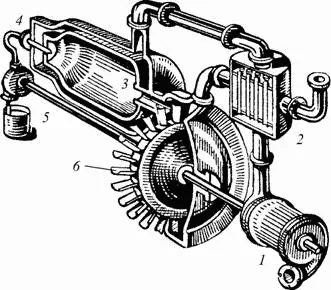

1 – компрессор; 2 – регенератор; 3 – камера сгорания; 4 – форсунка; 5 – топливный насос; 6 – турбина
