Нурбей Гулиа - Удивительная физика

А можно, чтобы было как в домашнем холодильнике: поработал, накопил холод – отключился? Накопленный холод делает свое дело, а как потеплеет, терморегулятор снова включит холодильник. Раньше, когда холодильники не имели терморегуляторов и «молотили» постоянно, они были очень неэкономичны.

Автомобильный двигатель вырабатывает механическую энергию, а мы знаем, что существуют накопители этой энергии – пружины, сжатый газ, маховики. Поработал двигатель на полной мощности с высоким КПД, передал энергию в накопитель – отключился, а автомобиль работает на этой накопленной энергии.

Реально ли это? Да, это реально, такие гибриды теплового двигателя и накопителей существуют, и расходуют они топлива в 2 с лишним раза меньше по сравнению с обычным двигателем. Накопитель гибрида помогает использовать энергию на спусках и торможениях, чтобы не гасить ее в тормозах. А это еще более повышает экономичность автомобиля.

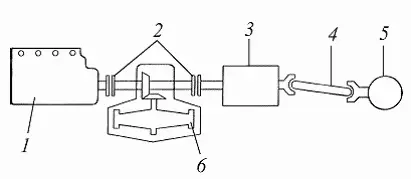

1 – двигатель; 2 – сцепление; 3 – бесступенчатая трансмиссия; 4 – карданная передача; 5 – привод к ведущим колесам; 6 – маховик

Несмотря на то что встречаются гибриды и с электрическим накопителем, экономичнее, конечно, накапливать механическую энергию движения без преобразований. На рис. 291 показана компоновочная схема такого гибрида с тепловым двигателем и маховиком на легковом автомобиле. Это одно из исполнений на опытном образце, таких вариантов существует много. Здесь роль бесступенчатого звена может выполнять и гидростатическая или электрическая передача, и вариатор. В наших, отечественных гибридах, в частности, разработанных и испытанных автором, эту роль выполнял механический вариатор. Конечно же, экономичнее всего та передача, которая не преобразует механическую энергию двигателя в другие виды, а именно вариатор.

Ну а как же другие накопители механической энергии – пневматические, гидропневматические, пружинные? Годны ли они для гибридов? К сожалению, ни пружины, ни резина для этого дела не подходят – слишком малы их накопительные возможности. А вот газ – пожалуйста! Особенно с гидравликой – гидрогазовые или гидропневматические накопители.

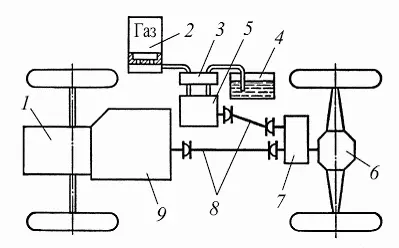

1 – двигатель; 2 – гидрогазовый накопитель; 3 распределитель; 4 бак; 5 гидронасос-мотор; 6 ведущий мост автомобиля; 7 – редуктор; 8 карданные валы; 9 коробка передач

Схема гибридного силового агрегата с функцией и рекуператора энергии представлена на рис. 292. Подобный гибрид, изобретенный с участием автора для городского автобуса, был изготовлен и испытан. Гидрогазовый накопитель; накопитель вмещал 80 л масла, а гидромашина была мощностью 140 кВт. Особенно хорошо работала система в режиме рекуператора. При торможении автобуса соединенная с его трансмиссией гидромашина, работая в режиме насоса, закачивала в накопитель масло, сжимая газ. Автобус сбавлял скорость и останавливался. Для последующего разгона масло из накопителя направлялось в гидромашину, которая на сей раз работала в режиме мотора и разгоняла автобус. При торможении с 40 км/ч автобус при отключенном двигателе разгонялся до 30 км/ч, вызывая восторг и удивление всех присутствующих зевак. Представьте себе, что многотонная машина тихо и плавно трогается с места и разгоняется при остановленном двигателе (что было видно всем присутствующим через открытый задний двигательный отсек).

Аналогичные опыты были проведены фирмой «Вольво» (Швеция) и показали почти тот же результат – экономилось от 30 до 50 % топлива и значительно снижалась токсичность выхлопных газов. Но система была слишком сложной для серийного производства.

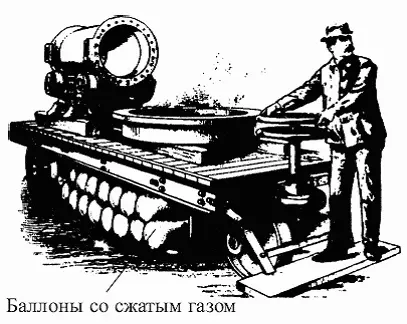

Отчасти можно считать гибридной установку с газом, сжатым в баллонах и питающим привод автомобиля – пневмокара (рис. 293).

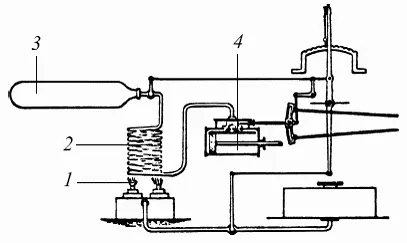

Дело в том, что воздух при расширении сильно охлаждается, и подогрев его сильно повышает внутреннюю энергию газа, а следовательно, и пробег машины. Подобная схема изображена на рисунке 294. Если подогревать газ достаточно сильно, то установка выдаст больше энергии, чем в нее «закладывали». Таким образом, получается нечто вроде гибрида теплового двигателя и пневматического накопителя.

1– горелка; 2 – змеевик; 3 – баллон со сжатым воздухом; 4 – цилиндр двигателя

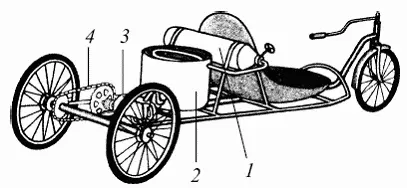

Автор еще в молодые годы изготовил для себя и ездил на подобном гибриде, показанном на рис. 295. Устройство настолько просто, что его легко построить самому. Баллон с углекислотой – от огнетушителя; пневматический гайковерт – с заводского конвейера (официально – из магазина); змеевик в емкости – от соседского самогонного аппарата. Остальное – из велосипеда и металлических труб. В емкость змеевика заливается кипяток, вентиль баллона открывается – и поехали!

1 – баллон с жидкой углекислотой; 2 – накопитель тепла со змеевиком; 3 – пневматический гайковерт; 4 – цепная передача

А совсем недавно, уже в начале ХХI в., такие автомобили, работающие на энергии сжатого воздуха, подогреваемого на входе в пневмодвигатель, стали выпускать во Франции. Автомобиль, рассчитанный на 5 человек, проходит около 20 км с одной заправкой баллонов воздухом под давлением 30 МПа.

Скорость такого автомобиля – до 100 км/ч. Заправка всего за 3 минуты от специальной станции сжатого воздуха.

Гибриды могут быть не только для автомобилей. Электростанции, работая ночью с малой загрузкой, тоже требуют накопителей энергии. Обычно это водохранилище, поднятое на гору; ночью вода закачивается в него мощными насосами, а в час пик сливается обратно по трубам на турбины. Но такое может быть только в гористой местности.

Иногда ночью закачивают воздух в отработанную шахту под давлением до 75 атмосфер; выпуская его на воздушные турбины, получают дополнительную энергию в часы пик. Есть даже проект горячего озера, где предполагается покрыть водоем одеялом из пенопластовых шаров и нагревать воду в нем по ночам, а в часы пик или зимой использовать эту горячую воду для получения энергии или отопления (рис. 296).
