Томас Маклафлин - Обзор ядерных аварий с возникновением СЦР (LA-13638)

Комиссии, проводившие расследование аварии, определили ряд факторов, повлиявших на развитие ситуации:

• Операторы плохо знали оборудование, которое редко использовалось, включая батареи «карандашей» и их регулирующие вентили.

• На линии, на которой произошло сифонирование, не было установлено предохранительное устройство. Было отмечено, что такие устройства были установлены на тех емкостях, которые использовались постоянно.

• Инструкции для операторов были противоречивыми, в них недостаточно точно описывались действия оператора, например, не было указано на необходимость осторожного обращения с воздушным барботажным вентилем при осуществлении барботажа.

Раствор карбоната плутония в монжюсе; многократные вспышки мощности; незначительное облучение.

Авария произошла в здании, где перерабатывались растворы для последующего извлечения из них плутония.

В помещении размером 5 м X 6 м X 2,5 м было размещено несколько технологических камер для оксалатной очистки плутония от примесей. В соответствии с регламентом, в данном помещении на установке должны одновременно работать два оператора. Система аварийной сигнализации (САС) в момент аварии находилась в рабочем состоянии. В камеру № 9 поступал азотнокислый раствор плутония из отделения регенерации облученных блоков природного урана. Этот регенерационный раствор плутония с концентрацией плутония несколько граммов на литр подвергался оксалатному осаждению в реакторе большого объема (диаметр 0,5 м, высота 0,9 м, объем 180 л), затем после ряда операций передавался в виде карбонатного раствора на вторую и третью оксалатную очистку в оборудование камеры № 10. В реакторе камеры № 9 измерялись концентрация плутония на основе отбора и анализа проб и объем раствора, что имело большое значение для учета плутония, выполнения технологических регламентов и предотвращения ядерной аварии. Фактически реактор камеры № 9 использовался не только для первой оксалатной очистки, но и для подготовки каждой регламентной операции в камере № 10.

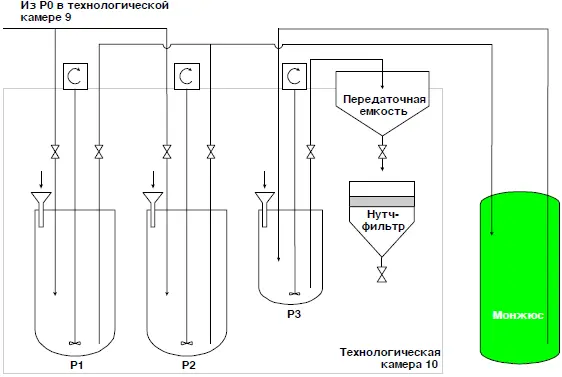

Схема оборудования в камере № 10 представлена на рисунке 13.

Реакторы Р1 и Р2 предназначены для приема карбонатного раствора из камеры № 9 и для второго оксалатного осаждения плутония. Оба реактора имели одинаковую цилиндрическую геометрию диаметром 0,4 м и высотой 0,5 м. К каждому реактору Р1 и Р2 подведены: 1) линия подачи карбонатного раствора; 2) линия подачи жидких химических реактивов (не показана на рисунке); 3) линия загрузки (через воронку) сухих реактивов в виде порошков; 4) линия выдачи азотнокислого раствора с концентрацией плутония ~100 мг/л (маточник) в сборники для последующего упаривания и переработки (не показаны на рисунке); 5) линия выдачи карбонатного раствора в монжюс. Оба реактора оснащены мешалкой, мерником химреактивов, смотровым устройством, управляющими вентилями, линией вакуума.

Реактор Р3 был предназначен для приема карбонатного раствора из монжюса, имел те же коммуникации, что и реакторы Р1, Р2. По геометрии реактор Р3 представлял собой цилиндр диаметром 0,3 м и высотой 0,4 м. В нем производилась третья оксалатная очистка плутония с выдачей маточника в сборники, а карбонатного раствора в передаточную емкость. Последняя имела размеры: диаметр 0,25 м, высота 0,3 м. Через нее производилась передача оксалатной пульпы из реактора Р3 на нутч-фильтр.

Нутч-фильтр был единственным аппаратом в камере № 10, имевшим безопасную геометрию (объем 4 л), и предназначался для фильтрования конечной оксалатной пульпы, далее направлявшейся на прокалку.

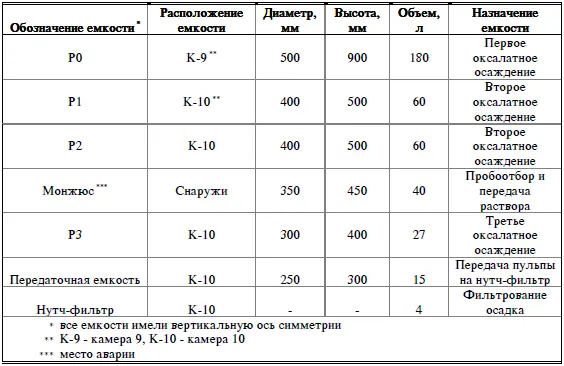

Вне камеры № 10 находился монжюс для приема карбонатных растворов из реактора Р1 или Р2, отбора проб на анализ плутония и передачи раствора в реактор Р3. Размеры монжюса: диаметр 0,35 м, высота 0,45 м. Монжюс, помимо линий загрузки и выдачи, имел линию вакуума и линию сжатого воздуха. В таблице 4 представлены параметры емкостей, вовлеченных в аварию.

05.12.1960 г. в 22 ч 25 мин в процессе передачи раствора из реактора Р2 в монжюс в последнем возникла самоподдерживающаяся цепная реакция. В этот момент в помещении работал один оператор.

По результатам расследования аварии были установлены следующие исходные события.

В течение 4-х дней с 01.12.60 г. по 04.12.60 г. в реакторе камеры № 9 методом накладок были проведены четыре операции оксалатного осаждения плутония из азотнокислых растворов. Операторы должны были получить в этом реакторе осадок с массой плутония не более 400 г, которая была нормой загрузки для любого одного реактора Р1 или Р2 в камере № 10. Возрастание массы плутония в реакторе камеры № 9 представлено ниже в таблице 5 по дням.

Очевидно, что уже после третьей операции масса плутония в реакторе превысила норму (400 г). Технолог, который отвечал за соблюдение регламентов загрузки, обнаружив их превышение, внес изменения в записи результатов анализов. В итоге, в технологической карте была записана заниженная масса плутония: 400 г вместо 683 г.

После этого оксалат плутония растворили и в виде карбонатного раствора полностью передали из реактора камеры № 9 в реактор Р2 камеры № 10. Тот же технолог позднее дал указание оператору передать в реактор Р2 дополнительно 30 л карбонатного раствора с массой плутония 115 г. Таким образом, перед оксалатным осаждением масса плутония в реакторе Р2 составляла ~800 г. Проведя операции осаждения и растворения в реакторе Р2, карбонатный раствор Pu(CO 3) 2начали передавать в монжюс, и к концу передачи в 22 ч 25 мин 05.12.1960 г. в цехе сработали все датчики системы аварийной сигнализации о возникновении цепной реакции деления, порог срабатывания которых был равен 30 мкР/с.

Следует отметить, что за несколько минут до первого пика мощности ближайший к монжюсу датчик (расстояние около 4,5 м) начал срабатывать и возвращаться в исходное состояние. Заметив это, оператор, не включая вакуум, вышел из помещения и пошел доложить начальнику смены о неустойчивой работе прибора контроля мощности дозы γ-излучения. Это спасло жизнь оператору, так как в этот момент уже началась эвакуация персонала всего цеха.

Позже прибыли дозиметристы. Измерения проводились дистанционно из коридора на расстоянии 10–15 м от места аварии с помощью портативного прибора ПМР-1; они показали, что уровень радиации превышает верхний предел прибора 18 Р/час.
