Не было каких-либо показаний приборов, непосредственно отразивших историю аварийного энерговыделения. О временной картине энерговыделения можно было судить только по показаниям далеко находившихся детекторов, предназначенных для непрерывного контроля воздуха. Исследование графиков самописцев этих детекторов с учетом их нахождения привело к неубедительным, а в одном случае необъяснимым результатам. В появившейся после аварии статье Американского ядерного общества (АЯО) 16 о методе оценки энерговыделения во время ядерных аварий приводится величина первого пика 6 X 10 16делений и общее энерговыделение 6 X 10 17делений. Экспериментальные данные серии CRAC 5 по динамике систем с критичностью на мгновенных нейтронах, дополненные данными по объему вовлеченного в аварию раствора, подтвердили значения из статьи АЯО. Последним источником информации о возможной величине первого пика является частное заключение доктора Д. Л. Хетрика 17 о том, что значение 6 X 10 16кажется наиболее разумным.

Сигнализаторы радиационной обстановки выдали звуковой сигнал во всех производственных помещениях, очевидно, отреагировав на мгновенное гамма-излучение первого пика. Весь персонал тут же эвакуировался; дозы облучения оказались минимальными (<60 мбэр) и были получены от летучих продуктов деления после того, как персонал покинул здание. Группа операторов и дозиметристов вернулась в здание через 20 минут после СЦР и отключила все технологическое оборудование. Так как уровни радиации быстро вернулись к норме и не было никаких признаков загрязнения в зонах, где работали люди, руководство разрешило рабочим вернуться на завод в 14 ч 45 мин. Повреждений оборудования не было.

В отчете комиссии по расследованию аварии указывается несколько факторов, способствовавших аварии: (1) несогласованное взаимодействие между операторами, в частности, устный обмен данными о положении вентилей, (2) после длительного простоя персонал не освежил знания по эксплуатации оборудования, (3) достаточно плохое состояние оборудования.

Накопление обогащенного урана (22,6 %) в расширительном баке вакуумного насоса; два разгона мощности; один случай значительного облучения.

Данная авария произошла на газодиффузионной установке по обогащению урана.

На заводе производится обогащение урана изотопом 235U с последующей его поставкой на заводы по изготовлению ядерного топлива для реакторов различных типов. Процесс ведется непрерывно (24 часа в сутки при четырехсменной работе персонала) с постоянным отбором товарного гексафторида урана (ГФУ) нужного обогащения, а часть гексафторида отбирается на установки очистки от легких примесей (воздух, фтористый водород).

Испарение ГФУ и его подача в разделительный каскад, а также конденсация его в емкости производятся на конденсационно-испарительных установках (КИУ).

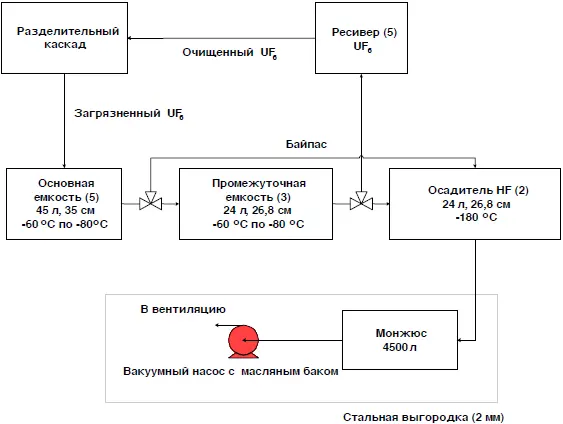

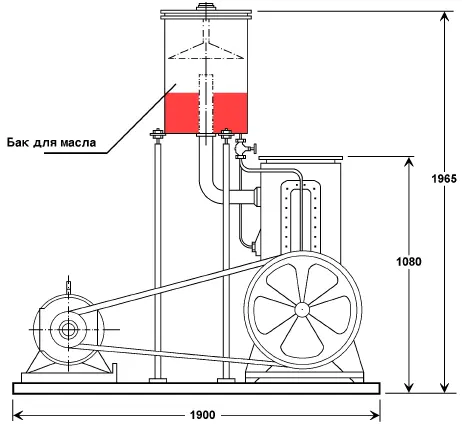

КИУ-6 Завода разделения изотопов, расположенная в помещении площадью 7,2 м X 18 м, предназначалась для очистки гексафторида урана от легких примесей (рис. 14). Степень обогащения по 235U на этом этапе составляла 22,6 %. Очистка ГФУ от примесей осуществлялась путем конденсации ГФУ при температуре от —60 до —80 °C в основных (ОЕ, 5 шт.) и промежуточных (ПЕ, 3 шт.) емкостях с последующим испарением ГФУ в технологическую цепочку. При нормальном ведении процесса практически весь ГФУ конденсировался в основных и промежуточных емкостях, а HF и незначительное количество ГФУ конденсировались в емкостях-осадителях (ОС, 2 шт.) при температуре минус 180 °C. Неконденсирующиеся примеси (воздух) поступали в ресиверы (5 штук) объемом 4,5 м 3каждый с последующей откачкой вакуумным насосом ВН-6 (рис. 15) в систему газоочистки. В вакуумном насосе в качестве рабочего тела используется масло. Масло необходимо менять примерно через каждые 15 дней, вследствие повышения его плотности (от 0,9 до 1,1 при концентрации урана около 20 г/л) из-за накопления в нем ГФУ, что снижает КПД насоса. Данный график замены масла был составлен исходя из соображений обеспечения нормальной эксплуатации при безусловном учете безопасности при возникновении критичности.

Охлаждение основных и промежуточных емкостей осуществлялось парами жидкого азота, пропускаемыми через змеевик, помещенный в чугунную дробь. Включение обогрева (режим испарения) основных и промежуточных емкостей осуществлялось автоматически в зависимости от давления в коллекторе испарения, из которого ГФУ подавался в разделительный каскад. Жидкий азот для охлаждения емкостей (при достаточном его количестве) подавался системой автоматики по сигналам термодатчиков (термометры сопротивления). При недостаточном количестве жидкого азота предусматривалась его подача для охлаждения основных и промежуточных емкостей вручную из переносных сосудов Дьюара.

С 1 июля 1961 года на заводе были введены ограничения на потребление жидкого азота. В связи с этим со 2 июля охлаждение основных емкостей было переведено на ручной режим подачи жидкого азота, а охлаждение промежуточных емкостей было прекращено, что увеличило поступление гексафторида урана в ресиверы и вакуумный насос ВН-6.

Десятого июля вследствие потери герметичности регулятора на одной из ступеней блока разделительных машин произошла натечка воздуха, что заставило более интенсивно использовать КИУ-6 для удаления легких примесей.

По результатам оценки, сделанной после аварии, за период ликвидации натечки воздуха с 10 по 14 июля через систему ресиверов прошло около 20 кг урана.

В период с 1 июля по 14 июля имели место следующие нарушения требований технологического регламента:

• приборы, регистрирующие на диаграммах температуру основных емкостей, были отключены;

• охлаждение основных емкостей осуществлялось непосредственной заливкой жидкого азота в теплообменную засыпку (чугунную дробь), а не в змеевики. В результате, предположительно, имел место значительный градиент температур, а значит, и неправильная оценка температуры, так как термометр находился непосредственно у места заливки жидкого азота;

• промежуточные емкости были выведены из нормального технологического процесса (не охлаждались) на длительный срок.

14 июля 1961 года в 4 ч 45 мин в помещении конденсационно-испарительной установки сработала звуковая сигнализация прибора (СД-1М) дозиметрического контроля. Оператор установки, выполнявший операции в этом помещении, вызвал дежурного дозиметриста для выяснения причин срабатывания сигнализации.
