Начальник смены немедленно покинул помещение и, облитый раствором, прибыл в пункт сбора. В 00:45 на место аварии прибыли руководители комбината и завода.

Как аппаратчику, так и начальнику смены была оказана экстренная медицинская помощь. Отобранная у них кровь на анализ содержания 24Na имела очень высокую активность: у аппаратчика — 5000 распадов/мин. мл (83 Бк/см 3), у начальника смены — 15 800 распадов/мин. мл (263 Бк/см3). Эти результаты относятся к моментам регистрации пиков мощности цепной реакции. Полные поглощенные дозы смешанного нейтронного и гамма-излучения составили 700 рад у аппаратчика и 2450 рад у начальника смены. Аппаратчик перенес острую лучевую болезнь тяжелой степени, у него были ампутированы обе ноги и рука. Он живет в г. Озерске.

Начальник смены скончался примерно через месяц. Остальные работники прошли медицинский осмотр в день аварии. Дозиметры (фотокассеты ИФКУ), выданные персоналу 20–21 ноября 1968 года и собранные после первой вспышки, показали, что из 29 человек только 8 имели дозу, превышающую 0,1 рентген, из них четверо имели меньше 0,15 Р, один — 0,2 Р, один — 1,64 Р, начальник смены — 0,44 Р, одна кассета (аппаратчика) — засвечена. Начальник смены вернулся в здание без дозиметрической кассеты.

В течение суток оба пострадавших были направлены в г. Москву на лечение, весь остальной персонал смены прошел медицинское обследование 11.12.68 г. По результатам анализа документации, показаний дозиметрических приборов и опроса персонала был составлен план ликвидации аварии, и к 7 часам 11 декабря раствор из бака был дистанционно разделен с помощью временной схемы отсоса с использованием безопасных по объему емкостей и длинного изогнутого наконечника шланга.

Всего из бака было откачано 19,136 литра смеси, содержавшей (после отстоя) 12,83 литра органики с концентрацией плутония 55 г/л и 6,31 литра водного раствора с концентрацией плутония 0,52 г/л. Таким образом, остававшаяся в баке после последнего пика мощности масса плутония составляла 708,9 грамма. Объем выброшенной из бака органики и массу плутония точно установить не удалось; по оценкам, они составляют около 16 литров и 880 г, соответственно.

Число делений в двух интенсивных пиках мощности оценивалось по дозам облучения аппаратчика и начальника смены, а также по измеренному значению мощности дозы гамма-излучения (1,5 мР/с на расстоянии около 3 метров от бака через 1 час после последнего пика). Число делений в первом пике составило около 3 X 10 16, в последнем — порядка 10 17делений.

Растворы, собранные после аварии, были помещены в специальное изолированное помещение и, после необходимой для спада активности выдержки, переработаны.

В результате расследования были определены следующие факторы, приведшие к аварии:

• Решения начальника смены по передаче растворов из сборников были несанкционированными и нарушающими все нормативы.

• Внесение изменений в первоначальную схему соединений трубопроводов, которая не допускала попадания органики в сборники азотнокислых растворов. В результате этих изменений органика смогла попасть в один из этих двух сборников несколькими путями:

(1) в результате их присутствия в азотнокислых растворах на установке экстракции,

(2) через вакуумные и сдувочные линии при отказе запорной арматуры или (3) при нарушении порядка ее переключения.

• Согласно записям в журнале, 10 декабря 1968 г. от 07 ч 00 мин до 13 ч 00 мин из сборника № 1 в сборник № 2 было перелито около 10 л жидкости с неизвестным содержанием плутония.

После этой аварии все эксперименты с органикой в этом здании были прекращены.

Органика, насыщенная плутонием, в передаточной емкости; единичный всплеск мощности; незначительные дозы облучения.

Данная авария с возникновением СЦР является одной из наиболее интересных и сложных аварий из-за очень сложной конфигурации оборудования. Установка использовалась для извлечения плутония из разнообразных отходов, и применяемые технологии, как предполагалось, очень эффективно контролировались. Операции по извлечению плутония начинались с загрузки примерно 300 граммов плутония в растворитель. После растворения жидкость передавалась через фильтр в емкость для корректировки растворов, в которой концентрация раствора доводилась до значений в интервале между 6 и 7 г/л, что меньше минимальной критической концентрации.

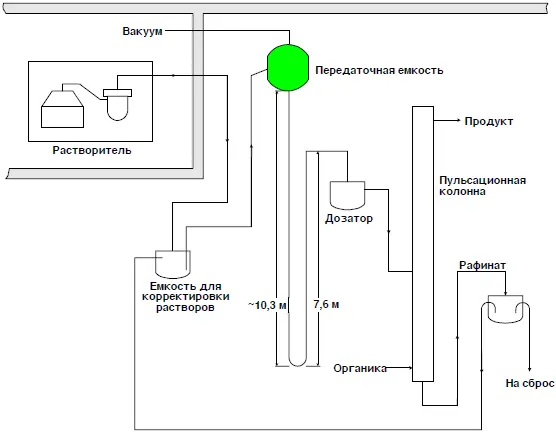

Раствор с помощью вакуумной системы передавался из емкости для корректировки растворов в передаточную емкость (рис. 25). Когда передача раствора завершалась, вакуумная система отключалась, и раствор самотеком поступал в дозатор безопасной геометрии, из которого раствор подавался в пульсационную экстракционную колонну также безопасной геометрии. На трубопроводе, соединяющем передаточную емкость с дозатором, была установлена ловушка высотой 7,6 м, которая предотвращала всякие обратные перетоки и таким образом исключала миграцию плутония.

Всплеск мощности произошел по завершении пропускания партии раствора объемом 50 литров из емкости для корректировки растворов через передаточную емкость. Малая величина энерговыделения (10 15делений) и краткая продолжительность (менее 10 с) всплеска мощности исключали возможность прекращения цепной реакции с помощью какого-либо механизма аварийной защиты, срабатывающего при определенном уровне мощности. Измерения уровня радиации показали, что всплеск мощности произошел в передаточной емкости, однако раствор, поступивший из емкости для корректировки растворов, имел слишком низкую концентрацию плутония, чтобы достичь критического состояния, а общее количество плутония (300 г) в партии составляло приблизительно 50 % от минимальной критической массы. Все же существовало опасение, что в передаточной емкости могло содержаться большое количество осадков, возможно, десятки килограммов, и тогда любое возмущение в системе могло вызвать другой, возможно, гораздо более интенсивный всплеск мощности.

В бетонной крыше было прорезано отверстие диаметром около 150 мм, и была вскрыта вакуумная линия, ведущая к передаточной емкости. Содержимое передаточной емкости было обследовано с помощью волоконно-оптической системы (разработанной специально для этой операции). Было обнаружено, что в емкости содержится раствор. В емкость был введен пластиковый трубопровод малого диаметра, и в соседнее здание был перекачан с помощью сифонного эффекта раствор объемом 2,5 л. При исследовании жидкости были обнаружены трибутилфосфат и керосин с удельным весом 0,96 г/см 3и с концентрацией плутония, равной 55 г/л. Водный раствор из емкости для корректировки растворов имел плотность 1,3 г/см 3. Столб водного раствора высотой 7,6 м в одном плече ловушки был достаточен для того, чтобы уравновесить приблизительно 10,3 м органики в другом плече. Таким образом, любое количество органики, попавшее в передаточную емкость, удерживалось в этом плече и могло накапливаться до тех пор, пока объем органики не соответствовал высоте 10,3 м от дна ловушки. В результате собрался объем органики, равный примерно 39 л, содержавший примерно 2,15 кг плутония. Деградация органики указывала на то, что она находилась в передаточной емкости в течение нескольких месяцев, а возможно, даже двух лет.
