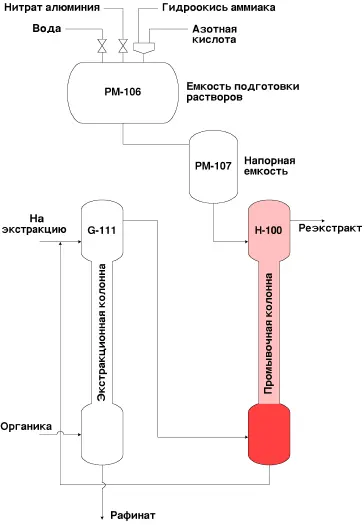

Водный раствор, подаваемый в промывочную колонну Н-100, имел отклонения от регламента, в результате чего она работала в режиме реэкстракции, а не промывки. При этом в колонне Н-100 произошел переход части обогащенного урана из органики в водный раствор, который был направлен в колонну G-111. Образование этой частично замкнутой петли привело к постепенному увеличению количества урана в обеих колоннах. Каждый раз при добавлении разбавленного раствора в напорную емкость из емкости РМ-106 концентрация нитрата алюминия в питательном растворе еще больше уменьшалась, и реэкстракция становилась все более эффективной, пока не произошла СЦР.

Анализ водного раствора, подаваемого в колонну Н-100 (из напорной емкости РМ-107), показал, что на 15 сентября 1978 г. концентрация нитрата алюминия соответствовала норме (0,7 M). Пробы, взятые 27 сентября и 18 октября (на следующий день после аварии) имели концентрации, равные 0,47 M и 0,084 M, соответственно. Концентрация нитрата алюминия ниже 0,5 M недостаточна для предотвращения реэкстракции урана из органики, а второе из приведенных выше значений концентрации соответствует почти полной отгонке урана из органического раствора.

Напорная емкость (PM-107) была заполнена раствором нитрата алюминия из емкости PM-106 около 18 ч 30 мин 17 октября. Приблизительно через полтора часа после этого у оператора возникли трудности с поддержанием режима работы пульсационной колонны H-100. Пытаясь установить правильный режим работы, он уменьшил давление в системе, в результате чего произошло перетекание водного раствора из H-100 обратно в G-111. Приблизительно в 20 ч 40 мин по сигналу датчика, установленного на вентиляционной трубе завода, сработала аварийная сигнализация. Это произошло, вероятно, из-за радиации, вызванной появлением продуктов деления в вентиляции. Вскоре после срабатывания аварийной сигнализации произошло еще несколько срабатываний, а радиационный монитор на вентиляционной трубе зашкалил. Начальник смены и дозиметрист вышли из здания и замерили уровень радиации, достигавший 100 мбэр/ч. В 21 ч 03 мин начальник смены приказал эвакуировать персонал из здания, и к 21 ч 06 мин организованно проведенная эвакуация была завершена. На дорогах были установлены блок-посты, о происшедшем было проинформировано руководство.

Возможно, что с увеличением количества урана в нижней части колонны Н-100 система достигла критичности на запаздывающих нейтронах, а затем стала слегка надкритичной. По мере выделения энергии росла температура, скомпенсировав реактивность, введенную при поступлении дополнительного количества урана. Этот процесс продолжался, пока скорость поступления урана была медленной, до тех пор, пока уменьшенное давление не вызвало более быстрое поступление урана и резкое увеличение реактивности. Считается, что система достигла критичности на мгновенных нейтронах, причем скорость роста мощности определялась временем жизни нейтронов (порядка миллисекунд). Перед началом эвакуации оператор выключил подачу всех растворов в оборудование первого цикла экстракции, но не остановил пульсационный режим в колоннах. Продолжение пульсаций в колоннах после отключения подачи растворов привело, вероятно, к лучшему перемешиванию раствора на дне колонны Н-100 и остановило цепную реакцию. Последующий анализ показал, что всплеск мощности, очевидно, произошел в нижней разделительной секции колонны Н-100. Зарегистрированные данные показали, что скорость цепной реакции увеличивалась очень слабо до самого последнего момента, когда произошел резкий рост мощности. Масса урана в колонне H-100 составила, по оценке, около 10 кг, по сравнению с менее чем 1 кг при нормальном режиме работы. Полное энерговыделение при всплеске мощности составило, согласно оценке, 2,7 X 10 18делений.

На развитие аварии повлияли следующие факторы:

• Вентиль на линии подачи воды в емкость, предназначенную для приготовления раствора нитрата алюминия (РМ-106), давал течь на протяжении одного месяца перед аварией.

• В напорную емкость было перемещено из емкости РМ-106 значительно больше раствора, чем нужно (вследствие течи). Это не было замечено никем из персонала установки.

• За несколько недель до аварии в самописце, установленном на емкости РМ-106, который должен был регистрировать уровень раствора, кончилась бумага. Бумагу заправили только после того, как случилась авария.

• На напорной емкости РМ-107 не установили систему для измерения концентрации и аварийную сигнализацию, хотя они были указаны на утвержденных чертежах оборудования.

• Инструкции для операторов, в соответствии с которыми требовалось отбирать пробы растворов перед подачей нитрата алюминия в напорную емкость, не были выполнены. Более того, те инструкции, которые применялись при выполнении работ на участке, были устаревшими, и в них не было отмечено данное требование.

• В течение двух лет перед аварией произошло существенное снижение уровня квалификации оперативного персонала.

• Анализ аварии, проведенный в 1974 году, указал на опасность возникновения критичности вследствие разбавления раствора нитрата алюминия, подаваемого в промывочную колонну, однако при этом ошибочно предполагалось, что было необходимо прекращение подачи раствора в колонну. Проведенный анализ в основном сосредоточивался на оценке подкритичности, а не на оценке риска.

Не было значительного облучения персонала и механических повреждений технологического оборудования. Как прямой результат этой аварии, завод был надолго остановлен, что привело к большим издержкам. Были пересмотрены все инструкции для операторов, в них были внесены необходимые изменения. Большее внимание было уделено техническому обслуживанию завода и обучению операторов. На предприятии была внедрена новая система безопасности, включавшая дублирование датчиков и автоматических устройств.

Данная авария вновь подчеркнула важность поддержания работоспособности оборудования, используемого в системе обеспечения безопасности, и необходимость строгого соблюдения тщательно разработанных инструкций для персонала.

Слитки металлического плутония в контейнере для хранения; один пик мощности; один случай серьезного облучения.

В цехе № 1 завода (здание 901) выполняли различные технологические операции со слитками металлического плутония, включая измерения характеристик металла. В цехе находились 16 связанных между собой камер, управляемых 7 операторами. Хотя подготовка операторов предполагает знание всех операций, выполняемых на оборудовании, каждому оператору индивидуально в начале смены предписывается выполнение только конкретных операций. По установленному порядку оператору не разрешается отклоняться от выполнения предписанных ему заданий, даже если это отклонение обусловлено оказанием помощи другим лицам при выполнении их заданий.
