Превышение мощности реактора над уровнем 1 МВт длилось не более 70 с, общий выход энергии, по оценкам, составил 4000 МДж, что соответствует примерно 1,2 X 10 20делений. Активная зона и каландр (опорная конструкция для топливных элементов) были повреждены так, что последующий ремонт был невозможен. Долгоживущие продукты деления с радиоактивностью около 104 Ки вместе с массой охлаждающей воды (10 6галлонов, или 3,78 X 10 6л) вылились в подвальное помещение. Персонал, по-видимому, получил небольшие дозы; чуть больше чем через год реактор был полностью восстановлен.

Реактор «БОРАКС»; топливо в виде сплава алюминия и урана; водный замедлитель; единичный всплеск мощности; незначительные дозы облучения.

Национальная станция испытания ядерных реакторов располагалась неподалеку от Айдахо-Фоллз в штате Айдахо (США). Этот всплеск мощности может считаться аварией только в том смысле, что уровень мощности превысил ожидаемый. Реактор БОРАКС-I создавался специально для проведения программы испытаний. Исследования стационарных и переходных режимов считались законченными, и было принято решение перед окончательной разборкой реактора провести проверку короткого разгона для того, чтобы получить в максимальном объеме экспериментальную информацию. Выбрали такое значение избыточной реактивности, чтобы в результате увеличения энерговыхода вызвать расплавление 4 % топливных пластин.

Реактор «БОРАКС-I» состоял из 28 топливных элементов типа MTR с легководным замедлителем. Каждый элемент содержал 18 топливных пластин размером 2,845 X 0,060 X 24,6 дюймов (7,226 X 0,152 X 62,48 см), изготовленных из сплава урана и алюминия в алюминиевой оболочке толщиной 0,020 дюйма (0,05 см). Общая масса загружаемого урана составляла 4,16 кг. Активная зона целиком помещалась внутри бака диаметром 4 фута (1,22 м) и высотой 13 футов (4 м), наполовину погруженного в шахту.

В результате выполненных ранее контролируемых разгонов мощности на мгновенных нейтронах была сделана оценка, в соответствии с которой увеличение к на 4 % приводило к переходному процессу с периодом от 2,0 до 2,5 миллисекунд с выделением энергии при всплеске мощности, равной 80 МДж. Для проведения такого эксперимента потребовалась повышенная загрузка топливом и более эффективный центральный регулирующий стержень.

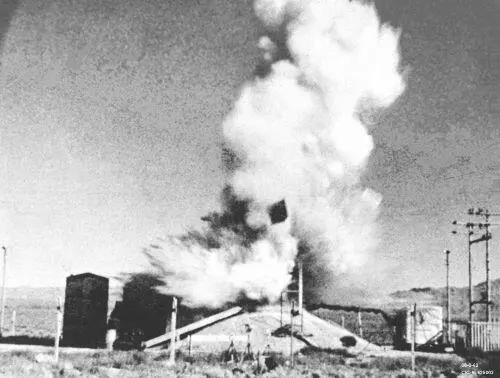

Всплеск мощности и связанный с ним паровой взрыв с последующим быстрым выбросом регулирующего стержня полностью разрушили активную зону реактора и разорвали реакторный бак (рис. 59). Произошло обширное расплавление топливных пластин, при этом некоторые элементы остались в баке, а мелкие детали были обнаружены на расстоянии до 200 футов (60 м) от него.

О силе взрыва говорит то, что механизм управления регулирующим стержнем оказался вырванным и выброшенным в сторону. Механизм весом 2200 фунтов (1 т) был установлен на опорной плите на высоте 8 футов (2,44 м) над поверхностью реакторного бака. За исключением этой опорной плиты площадью 4 квадратных фута (0,37 м 2), выступающая поверхность 10-футового (3 м) бака была ничем не прикрыта. Взрывная волна плюс динамический удар воды и осколков об опорную плиту оторвали плиту от ее крепления и, как показала ускоренная съемка, подбросили механизм в воздух примерно на 30 футов (9 м).

Всего выделилось 135 МДж энергии вместо предполагаемых 80 МДж, или, при величине удельного энерговыделения, равной 180 МэВ на деление, 4,68 X 10 18делений. Эта энергия эквивалентна 70 фунтам (31,8 кг) тротила, однако в соответствии со сделанными оценками сопоставимый ущерб мог быть нанесен при взрыве тротила массой от 6 до 17 фунтов (от 2,7 до 7,7 кг). Минимальная длительность всплеска мощности равнялась 2,6 миллисекундам, максимальная мощность составила 1,9 X 10 10ватт. Ясно, что всплеск реактивности закончился до того, как система была разрушена паровым взрывом.

В результате данного всплеска мощности реактор был разрушен, но так как он находился на удаленной площадке, других разрушений не было. Никто из персонала не облучился.

Сборка из природного урана с тяжеловодным замедлителем без отражателя, без защиты; один человек погиб, пятеро получили высокие дозы облучения.

Критическая сборка располагалась в Институте Бориса Кидрича в Винке, Югославия. Авария произошла в сборке без отражателя с тяжеловодным замедлителем, собранной из топливных стержней из природного урана. Стержни в алюминиевой оболочке имели диаметр 2,5 см и длину 2,1 м, масса загружаемого в активную зону урана составляла 3,995 кг, объем активной зоны равнялся 6,36 м3. Имелось два кадмиевых стержня СУЗ, которые не управлялись по электрическим цепям, включающим датчики нейтронов. В нормальных условиях реактивность системы регулировалась уровнем жидкости (уровень, соответствующий достижению критичности, составлял 1,78 м).

Авария случилась во время подкритического эксперимента по измерению скорости счета облученных фольг. Чтобы добиться максимальной активации фольги, было желательно поднять умножение до соответствующего уровня, тем не менее остававшегося подкритическим.

Это было достигнуто; в результате камеры (BF3) работали как обычно, т. е. отследили возросший уровень потока, а третья камера вела себя неустойчиво и была отключена.

Система оставалась на этом уровне D 2O в течение 5–8 минут, после чего один из экспериментаторов почувствовал запах озона и понял, что система перешла в надкритическое состояние с неизвестным уровнем мощности. Цепную реакцию остановили с помощью кадмиевых стержней СУЗ.

Последующее расследование показало, что обе камеры, про которые думали, что они работают исправно, достигли насыщения и после этого показывали достигнутую постоянную максимальную величину сигнала, в то время как уровень мощности продолжал возрастать.

Персонал получил высокие дозы облучения, составившие, в соответствии со сделанными оценками, 205, 320, 410, 422 и 433 бэр 76. Из шестерых облучившихся один умер, а остальные пятеро выздоровели после тяжелой лучевой болезни. Критическая сборка выдержала энерговыделение 80 МДж (2,6 X 10 18делений); о механическом разрушении не сообщалось.
