Таким образом, конструкция была весьма ажурная и непрочная.

Эксперименты проводились следующим образом. Для каждого шага решетки в сухом баке критсборки собиралась система, содержащая несколько меньшее количество твэлов, чем критическое число, определенное расчетом. Затем система заливалась водой с соблюдением всех правил, перечисленных выше, так, чтобы верхний отражатель составлял не менее 20 см. Далее небольшими порциями с построением функции 1/n (обратного счета) добавляли тепловыделяющие элементы до тех пор, пока система не становилась критической.

В последнем опыте измерялось критическое количество твэлов при самом тесном шаге — 7,2 мм. Это количество составило 1790 шт. Оно превышало критмассу для оптимального шага в ~7 раз.

По окончании эксперимента руководитель работы В. Ерофеев дал указание опустить стержни регулирования и аварийной защиты. Четыре сотрудника зашли в отсек критсборки, осмотрели ее, и Ерофеев дал команду слить воду через клапан быстрого (аварийного) слива.

Вода из бака критсборки сливается через вентиль медленного слива в течение 15–20 минут или через клапан быстрого слива большого сечения (диаметр ~500 мм) за 20–30 секунд. В предыдущих опытах вода сливалась через вентиль медленного слива.

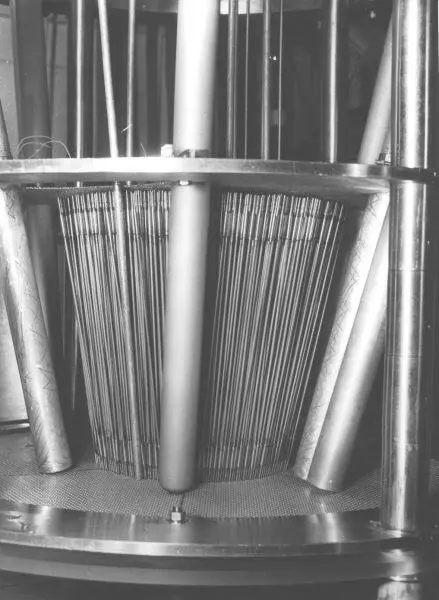

Плексигласовая опорная плита перекрывала почти все сечение бака, площадь зазора между краем плиты и стенкой бака была меньше, чем площадь отверстия клапана быстрого слива. Поэтому при быстром сливе воды опорная плита прогнулась, и тепловыделяющие элементы, концы которых входили в верхнюю дистанционирующую решетку всего на 3–5 мм, вывалились из решетки (рис. 61).

Активная зона "веером" развалилась, и шаг расстановки твэлов приблизился к оптимальному. Скорость ввода реактивности при этом, по оценке, могла составить ~2β в секунду, и произошел разгон критсборки на мгновенных нейтронах (нужно отметить, что источник нейтронов был из активной зоны удален).

Два периферийных ряда твэлов, для которых шаг увеличивался наиболее быстро, разрушились. Большинство осколков напоминало град от сварочных электродов. Вода выплеснулась из бака.

Интегральное энерговыделение во вспышке, оцененное по радиоактивности активной зоны, составило ~5 X 10 18делений (~200 МДж). Эта цифра, по-видимому, является универсальной для урано-водных систем в открытом баке при большой скорости ввода реактивности. Цепная реакция прерывается или за счет разрушения топлива, или за счет вскипания воды.

Авария носила локальный характер, существенного загрязнения зала критстендов радиоактивными веществами не произошло. Вне зала никаких загрязнений не было. Для персонала последствия аварии были трагическими.

Механик И. И. Васильев, находившийся в момент вспышки у самого бака критсборки, получил дозу ~6000 бэр и скончался на пятый день. В. Ерофеев получил дозу 2000 бэр и скончался через 15 дней. Два сотрудника, также находившиеся внутри отсека критсборки, получили дозы по 700–800 бэр. Врачам удалось спасти им жизнь, но не здоровье.

Основной причиной аварии явилась непродуманность конструкции критической сборки. Полноценной конструкторской проработки сделано не было, не были проведены расчеты на прочность элементов системы и всей конструкции. На это наложилась непродуманность действий и недопустимая торопливость персонала при завершении эксперимента.

Причины и исход двух аварий тщательно анализировались. По результатам анализа был предложен ряд технических усовершенствований систем критстендов и улучшена организация работы на них.

Введена система блокировок, определяющая обязательную последовательность операций на стенде и запрещающая последующие операции, если не выполнены предыдущие, а именно:

1) включена контрольно- измерительная аппаратура;

2) закрыта дверь в отсек критсборки;

3) в активную зону помещен источник нейтронов;

4) взведены стержни аварийной защиты;

5) разрешен либо подъем механического органа управления, либо разрешена заливка воды.

Установлена локальная биологическая защита непосредственно на баки критсборок, уменьшающая излучение в 2–3 раза.

Введено обязательное трехступенчатое планирование эксперимента:

1) Принципиальная программа, формулирующая смысл эксперимента.

2) Рабочая программа, в которой указываются этапы эксперимента и меры обеспечения ядерной безопасности.

3) Сменная программа — подробная программа на каждую рабочую смену.

4) Программа подписывается руководителем эксперимента и согласовывается с контролирующим физиком.

5) Любые отклонения от порядка проведения эксперимента, указанного в программе, требуют письменного подтверждения.

Принят порядок проведения эксперимента, при котором любые перестройки активной зоны производятся в сухом баке, а затем выход в критическое состояние осуществляется дистанционно с пульта управления заливкой воды и перемещением органов управления. Также дистанционно критсборка приводится в безопасное состояние сливом воды или опусканием механических органов управления.

Критсборка с топливными элементами типа MTR; водяной отражатель; единичный всплеск мощности; один человек погиб, два человека получили значительные дозы облучения.

Установка ИА-2 находилась в Буэнос-Айресе в Аргентине. В качестве регулирующих стержней в этом экспериментальном реакторе нулевой мощности использовались элементы MTR, в которых 4 из 19 топливных пластин были заменены двумя кадмиевыми пластинами. Непосредственно за пределами активной зоны (размеры которой составляли примерно 305 мм X 380 мм) был установлен графитовый отражатель толщиной около 7,5 см. Во время работы большой реакторный корпус был заполнен дистиллированной водой. Во время выполнения операций, связанных с изменением конфигурации топлива, когда требовалось присутствие людей, вода должна была удаляться из корпуса.

Квалифицированный оператор, с 14-летним опытом работы, находился один в реакторном зале и выполнял операции по изменению конфигурации топлива. Замедлитель не был слит из бака, хотя этого требовали инструкции. Вместо того, чтобы удалить из бака два топливных элемента, их разместили за графитовым отражателем. Топливная конфигурация дополнялась двумя регулирующими элементами без кадмиевых пластин. Критическое состояние было достигнуто, очевидно, когда производилась установка второго из них, так как его нашли лишь частично погруженным.
