Нактоуз (рис 65) представляет собой шкафчик с открывающейся в корму дверцей. Устанавливается и крепится к палубе на деревянной подушке. В нактоузе помещается девиационный прибор, предназначенный для уничтожения девиации. В верхнем части снаружи нактоуза размещены бруски, шары мягкого железа и магниты-уничтожители, предназначенные для компенсации девиации. На верхнем основании нактоуза укреплена латунная шейка с пружинным подвесом, на который подвешивается компас с карданным кольцом.

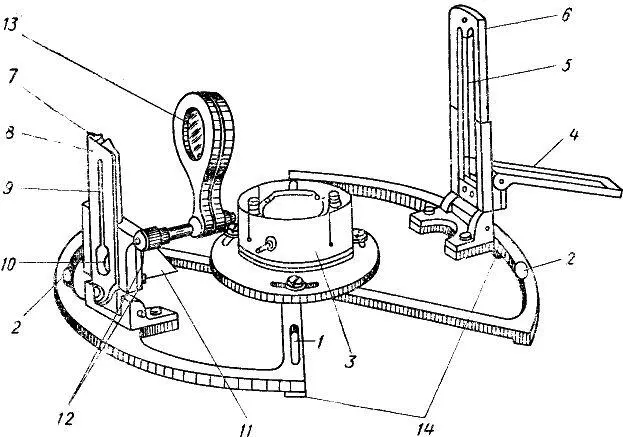

Рис. 64. Пеленгатор 127-миллиметрового компаса: 1 – стойка для проворачивания пеленгатора; 2-индекс; 3 – чашка пеленгатора; 4 – откидное зеркало; 5 – пеленгаторная нитка; 6 – предметная мишень; 7 – глазная мишень; 8 – откидной щиток; 9 – щель для дневного пеленгования; 10 – призма, 11 – откидной щиток призмы; 12-винтики, крепящие оправу призмы; 13 – цветные стекла; 14 – лапки

Шаровой осветительный прибор (рис. 66) предназначен для освещения котелка компаса в случае отсутствия донного электрического освещения. С обеих сторон прибора вставлено по одному масляному фонарю. Кроме фонарей, в устройстве осветительного прибора предусмотрена электрическая лампочка. Пеленгование предметов с осветительным прибором производится через открывающиеся окна. Большое окно должно быть обращено к наблюдателю. Кроме осветительного прибора, может использоваться бра со щелевым отверстием и лампой внутри.

На больших судах устанавливается не менее двух компасов: один главный, по которому ведется определение места судна в море, другой – путевой – служит для удержания судна на заданном курсе. На катерах ставится один компас с нактоузом, а на шлюпках – без нактоуза. Использовать на маломерных судах большие 127-миллиметровые магнитные компасы не представляется возможным из-за отсутствия места.

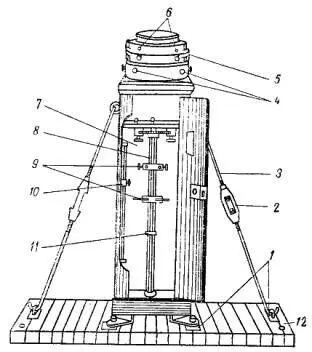

Рис. 65. Нактоуз: 1 – палубные планки; 2 – талреп; 3-бакштаг; 4 – бруски мягкого железа; 5- шейка; 6 – клеммы пружинного подвеса; 7 – девиационный прибор; 8 – труба; 9 – гнезда для магнитов; 10 – ползун с барашком; 11 – кольцо, закрепляющее креповой магнит; 12 – подушка

Рис. 66. Шаровой осветительный прибор: 1 – стопорный винт, 2 – пружинные зацепки; 3-гнездо для масляного фонаря, 4 – масляный фонарь; 5 – винты крепления футляра; 6-верхнее окно; 7 – откидные дверцы; 8 – стопорный винт футляра лампочки; 9 -футляр электрической лампочки; 10 – винт поворотного щитка; 11 – окно для пеленгования; I 2 – ролики; 13 – штепсельные пальцы

Поэтому для малых судов созданы малогабаритные магнитные компасы. Катерный магнитный компас КТ-М2м устроен подобно 127-миллиметровому магнитному компасу (рис. 67) и состоит из котелка с картушкой, пеленгатора и нактоуза с девиационным прибором.

Картушка имеет устройство, почти аналогичное устройству картушки 127-миллиметрового магнитного компаса. Магнитная система состоит из двух стрелок, заключенных в герметические латунные пеналы, припаянные к донной части поплавка. Диаметр картушки 75 мм. Ввиду малых размеров цена деления шкалы картушки 2°. Надписи на картушке идут через 10° и обозначены цифрами в десятках градусов, например: 1-10°, 2-20°, 3-30° и т. д.

Котелок также имеет две камеры – основную и дополнительную, разделяющиеся тонкой латунной диафрагмой с узкими отверстиями у основания колонки. Через эти отверстия жидкость (спирт с водой, крепость 39°) свободно переливается из верхней камеры в нижнюю и обратно. Внутренняя поверхность котелка окрашена белой неразмывающейся краской, а наружная – черным лаком.

Пеленгатор состоит из основания, глазной и предметной мишеней. Его устройство такое же, как и пеленгатора 127-миллиметрового магнитного компаса. Точность пеленгования не превосходит 1° .

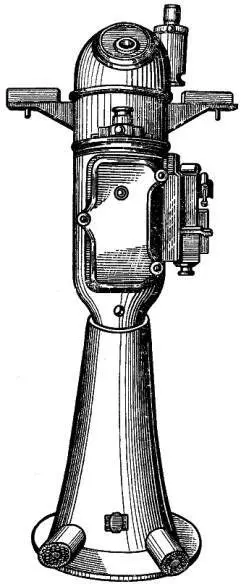

Рис. 67. Катерный магнитный компас КТ-М2м

Нактоуз компаса изготовлен из силумина. В его верхней цилиндрической части размещается котелок с картушкой, а в средней части – блок питания осветительного прибора компаса. Особенностью этого компаса является амортизирующее устройство позволяющее путем перемещения колодок и планок в подвесе изменять собственную частоту колебаний котелка и картушки, что важно при устранении резонанса от работы двигателя.

Компас имеет девиационный прибор, расположенный в нактоузе. Для освещения картушки используется бра со щелевым отверстием и цилиндрическим отражателем. Блок питания состоит из выключателя и реостата. Источником питания служит бортовая сеть или автомобильный аккумулятор. Компас имеет защитный колпак с масляным фонарем, который используется как аварийный или при отсутствии на судне источников питания электроэнергией.

Авиационные магнитные компасы КИ-11 могут быть установлены на катерах и моторных лодках.

Котелок компаса КИ-11 (рис. 63) изготовлен из пластмассы и имеет две камеры, соединенные между собой специальным отверстием для переливания жидкости. Компасной жидкостью в данном случае является лигроин. Отсчет курса производится через выпуклое боковое стекло переднего отверстия котелка, которое одновременно является и увеличительным, по шкале конического обода. Курсовая черта смотрит в корму, поэтому при уклонении судна влево картушка пойдет как бы влево, а не вправо, как на обычном компасе. Котелок компаса не имеет специального амортизирующего подвеса, но его роль выполняет специальная пружина, надетая на колонку. Пружина при ударах сжимается и опускает колонку вниз, после чего мягко возвращает ее в прежнее положение. Этим предохраняются от повреждений топка и шпилька. Котелок имеет устройство для электроосвещения от бортовой сети 24 в. Кроме того, курсовая нить и деления картушки покрыты специальным светящимся составом, позволяющим снимать отсчет и держать заданный курс в темное время суток при отсутствии электроэнергии на судне. Деления картушки нанесены через 5°, причем цифры надписаны через 30° и обозначают десятки градусов. Котелок крепится на специальном щитке передней стенки рулевой рубки.

Шлюпочный магнитный компас КТ-М1м (рис. 69) по устройству аналогичен катерному магнитному компасу, но не имеет нактоуза. В комплект входят котелок с картушкой и футляр с масляным фонарем. Футляр изготовлен с пружинным амортизирующим подвесом. Верхняя часть футляра съемная и выполняет роль крышки. С наружной стороны футляра имеется специ альный кронштейн для подвешивания компаса. Уничтожение девиации шлюпочного компаса не производится, так как шлюпка не имеет металла, а компас показывает магнитные курсы, которые для определения истинных курсов необходимо исправлять только одним склонением. На котелок компаса надевается визир, служащий для пеленгования предметов Он состоит из проволоки с глазным и предметным выступами, которые располагаются по диаметру кольца. Кольцо надевается на котелок и может на нем поворачиваться. Значение пеленга отсчитывается под предметным выступом. Визир может быть изготовлен из медной проволоки.
