Секундомер включается в момент прохода красного флагдуха за срез кормы судна. Ровно через 30 сек. лаглинь задерживается и по количеству узелков, петель и концов определяется скорость судна. Указанным способом можно измерять скорость до четырех-пяти узлов.

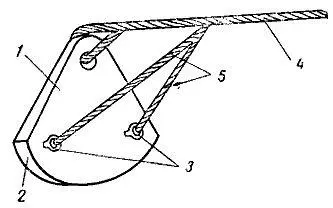

Рис. 71. Ручной лаг 1 – сектор; 2 – свинцовая пластина; 3-клеванты; 4 – лаглинь; 5 – путики

Если судно идет с большей скоростью, то время измерений сокращают в два раза (15 сек. вместо 30), а полученный результат умножают на два, чтобы получить скорость судна в узлах.

Лотом называется прибор, с помощью которого измеряют глубины под днищем судна. Навигационные лоты различных типов предназначены для измерения глубин в 500 м и более. Лоты бывают ручные, механические и ультразвуковые (эхолоты). На маломерных судах можно пользоваться только ручным лотом.

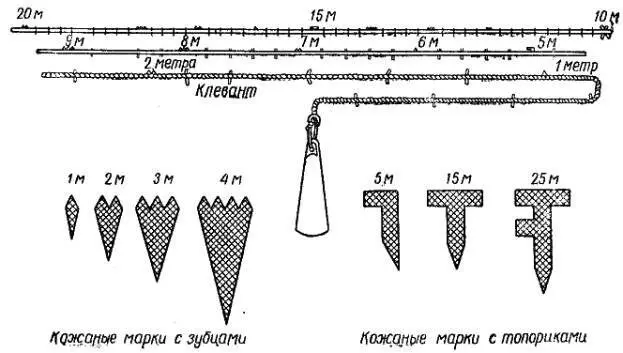

Рис. 72. Устройство и схема разбивки ручного лота

Ручной лот предназначен для измерения глубин не свыше 40-50 м. Лот состоит из гири и лотлиня (рис. 72). Гиря представляет собой свинцовую пирамиду весом 3-5 кг, в нижнем основании которой сделана выемка. К верхней части гири крепится небольшая проволочная стропка, обшитая кожей. Кожа предохраняет лотлинь от перетирания и обрыва. К стропке крепится трос-лотлинь длиной 52 м из пенькового линя или плетеного фала толщиной 20-25 мм. Рекомендуется выбирать такой трос, чтобы вес троса длиной 52 м не превышал веса гири, иначе будет трудно определить момент касания гирей грунта и точно измерить глубину моря.

Перед разбивкой трос сначала вымачивают, вытягивают, затем просушивают. Схема разбивки показана на рис. 72. Сама гиря и стропка в разбивку лотлиня не входят. В местах разбивки в трос вплесниваются марки из кожи и цветных флагдухов по схеме:

5 м – кожаная марка с одним топориком

15 » » » с двумя топориками

25 » » » с тремя топориками

35 » » » с четырьмя топориками

45 » » » с пятью топориками

10 » » » красный флагдух

20 » » » синий флагдух

30 » » » белый флагдух

40 » » » желтый флагдух

50 » » » бело-красный флагдух.

В каждой пятерке маркировка на метры выполняется по схеме:

1 м – кожаная марка с одним зубом

2 » » » с двумя зубцами

3 » » » с тремя зубцами

4 » » » с четырьмя зубцами.

Так получают шкалу для отсчета глубины.

У лотов, предназначенных для точного промера глубин, первые 15 м лотлиня разбиты по 0,2 м и обозначены марками в виде небольших ремешков.

Лотом можно пользоваться для измерения глубины моря, обнаружения дрейфа судна, стоящего на якоре, контроля постановки судна на якорь и съемки с якоря в темное время суток.

Перед бросанием лота в выемку гири закладывают смесь сала с толченым мелом или мылом. К этой смеси прилипают частицы грунта, ил, песок, ракушки и т. д., по которым определяется характер грунта. Определение глубины производят с наветренного борта, чтобы судно не навалило на лотлинь. Если судно на ходу, то лот бросают вперед по курсу так, чтобы к моменту падения гири на грунт лотлинь находился вертикально. По нанесенным маркам в этот момент определяют глубину моря. Измерение глубины на ходу требует от измеряющего большого опыта и сноровки. Неопытный человек может неудачно выбросить лот и заденет им себя или других.

Чтобы обнаружить дрейф судна, стоящего на якоре, с носовой части судна спускают лот до грунта, дают немного

«слабины» (ослабляют), закрепляют за какое-либо устройство на палубе и ждут некоторое время. Затем проверяют положение лотлиня: если он натянут прямо по носу, это значит, что судно под действием ветра или течения дрейфует и якорь не держит.

После работы лотлинь просушивают. Периодически производят проверку длины и разбивки лотлиня по точно измеренным отметкам на палубе судна.

На малых судах более удобным средством измерения глубины является метршток, представляющий собой деревянный гладко выструганный шест, окрашенный черно-белыми полосами шириной 10 см каждая. При проходе мелководных участков и подходе к берегу в условиях ограниченной видимости измеряют глубину метрштоком непосредственно с носа судна и по характеру изменения глубины определяют возможность безопасного подхода к берегу. Иногда метршток называют наметкой.

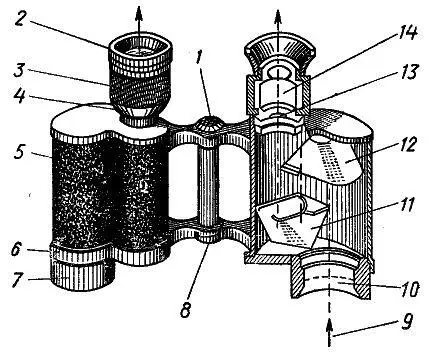

Рис. 73. Призматический бинокль: 1 – винт шайбы шарнира; 2 – наглазник; 3 – кольцо с накаткой; 4 – диоптрийное стекло; 5 – окулярная крышка; 6 – крышка объектива; 7 – наружное кольцо оправы объектива; 8 – шарнир; 9 – ход лучей; 10 – объектив; 11 -призма объективная; 12-призма окулярная; 13 – линза; 14 – окуляр

Бинокль (рис. 73) служит для наблюдения отдаленных береговых и навигационных ориентиров. Наиболее удобным для пользования является призматический бинокль с сеткой. У любителя бинокль часто является единственным прибором, при помощи которого можно определить расстояние на море. Бинокль состоит из двух зрительных труб, подвижно соединенных между собой. Внутри труб смонтирована система увеличивающих линз и призм. При помощи винтовой нарезки оправы окуляров изображение можно сфокусировать по своим глазам для каждой тру бы в отдельности. В поле зрения окуляра помещена сетка делений. Расстояние между короткой и длинной черточками (рис. 74) равно пяти тысячным расстояния до предмета, а между длинными черточками – десяти тысячным. Бинокль с сеткой позволяет быстро определить расстояние до предмета, его длину или высоту, Расстояние до цели Д находят по формуле:

где h – высота предмета;

n – число делений по шкале, перекрывающих изображения предмета.

Рис. 74. Сетка призматического бинокля

Пример 1. Определить расстояние до судна, если его мачта имеет высоту 16 м и занимает 2 деления сетки бинокля.

Решение.

или 8 км.

Пример 2. Определить расстояние до маяка, если его высота 60 м и он занял 3 деления сетки бинокля.

Решение.

или 20 км.
