d – коэффициент полноты водоизмещения, выражающий отношение объемного водоизмещения судна к объему параллелепипеда со сторонами, равными длине, ширине и осадке судна.

Для круглодонных катеров d колеблется от 0,4 до 0,6, для V-образных при одинаковом весовом водоизмещении – от 0,4 до 0,55, для плоскодонных глиссеров – 0,8.

При одинаковом весовом водоизмещении объемное водоизмещение в пресной воде больше, чем в соленой, так как морская вода имеет большую плотность, а следовательно, и вес.

Запас плавучести – величина объема корпуса, расположенного выше действительной ватерлинии.

Весовое водоизмещение судна (в тоннах) D равно весу воды, вытесненной подводной частью судна, а именно:

D = g V т/м 3,

где g – удельный вес воды (для пресной воды он равен единице).

Рис. 86. Статические силы, действующие на судно в состоянии покоя

Весовое водоизмещение в тоннах численно равно объемному водоизмещению в кубических метрах для пресной воды.

Водоизмещение порожнем D nop представляет собой вес корпуса с двигателем, механизмами, устройствами и оборудованием, но без горючего, снабжения и людей.

Полное весовое водоизмещение маломерного судна может быть определено при помощи взвешивания по отдельности грузов, составляющих полное водоизмещение: корпуса двигателя, снабжения и т.д.

Равнодействующая всех сил тяжести, приложенных к судну, направлена вниз и называется весом судна – D. Точка приложения равнодействующей всех сил тяжести или веса – центром тяжести (ЦТ) G (Рис. 87). Положение центра тяжести зависит от величины и распределения грузов, находящихся на судне.

Расположение центра тяжести судна по длине является важнейшим показателем для глиссирующих судов.

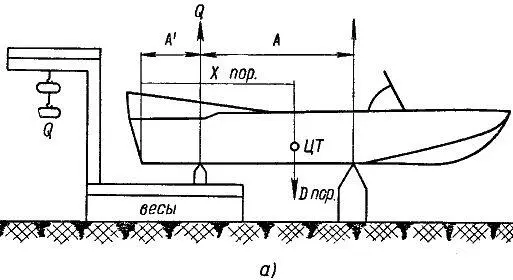

Положение ЦТ судна по длине от транца X пор точно может быть определено путем взвешивания судна порожним на весах и последующего вычисления. Схема взвешивания судна порожним показана на рис. 87, а.

где D пор – вес судна порожним, определенный предварительным обычным взвешиванием или вычислением составляющих весов;

Q – показание весов;

А'- расстояние от подставки на весах до транца;

А – расстояние между подставками.

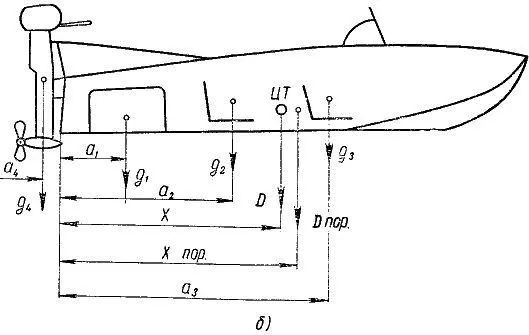

Положение ЦТ по длине х при полном водоизмещении может быть определено путем последующего вычисления по схеме, показанной на рис. 87, б, и формуле

где q 1, q 2 , q 3 – вес пассажиров, горючего, снабжения и других грузов, не вошедших в определение х пор;

q 4- вес подвесного двигателя, если он не вошел в Д пор;

a 1 , a 2 , a 3 , a 4 ,- расстояния от днищевой кромки транца до грузов соответственно q 1, q 2 , q 3, q 4 .

Положение ЦТ можно определить и другими способами.

Весу судна противостоит сила давления воды на корпус, которая направлена вверх и называется гидростатической силой поддержания. Точка приложения равнодействующей гидростатических сил поддержания называется центром величины (ЦВ) С.

Рис. 87 а, б. Определение ЦТ путем взвешивания

Вес и сила поддержания судна равны по величине, направлены в противоположные стороны, а центры их приложения находятся на одной вертикальной линии и в одной продольно-вертикальной плоскости, проходящей посередине вдоль судна – диаметральной плоскости (ДП). Если в какой-либо момент эти точки расположатся иначе, то судно будет получать крен и дифферент до тех пор, пока обе точки не расположатся на одной отвесной линии.

Изменяя расположение грузов на судне и перемещая людей, можно изменить положение центра тяжести, что очень существ енно для маломерного судна. Несимметричное случайное перемещение центра тяжести создает крен и дифферент, которые плохо отражаются на управлении судном. Но иногда специально создаваемый дифферент улучшает маневренные качества судна, например, его поворотливость, ходкость.

Количество груза, которое принимает судно, погружаясь в воду до грузовой ватерлинии, называется грузоподъемностью.

Нормы пассажировместимости, грузоподъемности и мореходности мощностей двигателя на маломерном судне должны быть внесены в специальную табличку, которая вывешивается па судне на видном месте. В нормы мореходности включаются характерные для присвоенного судну класса максимальное волнение, на котором судно может плавать, и максимальное удаление от берега в зависимости от района плавания.

Грузоподъемность спасательной шлюпки определяется как разница между весовым водоизмещением при осадке, равной 0,6, и при осадке, равной 0,4 полной высоты борта. Вес человека принимается равным 75 кг. Кроме того, учитывается вес двигателя, топлива, радиооборудования и т. д. Валовой объем шлюпок можно определять по формуле:

Q = d L ВН м 3,

где L – наибольшая длина шлюпки;

В – наибольшая ширина шлюпки (буртик в ширину не засчитывается);

Н – высота борта, замеряемая на середине шлюпки от внутренней кромки шпунтового пояса у киля до верхней грани привального бруса (толщина планшира не засчитывается);

d – коэффициент полноты водоизмещения. Чтобы рассчитать пассажировместимость спасательной шлюпки, из полученного по формуле полного объема шлюпки нужно вычесть объем, занятый двигателем, баками для топлива и смазки, радиооборудованием, продовольствием и другими грузами. Затем полученный свободный объем надо разделить на норму объема для одного человека, равную 0,225 м 3при прибрежном плавании шлюпки и 0,283 м 3(регистровая тонна равна 2,83 м 3) при выходе шлюпки в море. Результат деления и даст допустимое количество людей, которое может вместить судно. Полученная пассажировместимость в зависимости от характеристик режима плавания судна может изменяться.

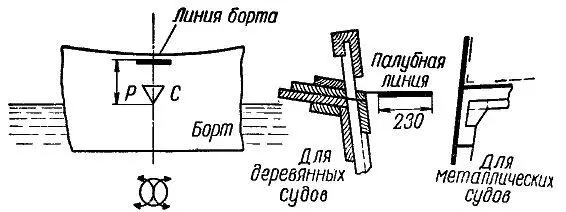

Рис. 88. Знак надводного борта маломерных судов

Для безопасного плавания высота надводного борта судна должна быть всегда больше минимально допустимой. Уменьшение высоты надводного борта от перегрузки судна топливом, продовольствием, людьми и другими грузами не допускается законом. Минимальная допустимая высота надводного борта обозначается специальной грузовой маркой на бортах судна. На крупных судах эта марка состоит из специальных обозначений (диск Тимсоля, гребенка, палубная линия).
