Для малых судов знаком надводного борта является палубная линия и знак надводного борта в виде равностороннего треугольника. Палубная линия толщиной 20 мм наносится по середине каждого борта судна; равносторонний треугольник со сторонами по 230 мм изображается вершиной вниз линиями толщиной 20 мм. Если судно освидетельствует Регистр, то по бокам треугольника пишутся буквы «Р» и «С» размером 75 x 35 мм (рис. 88). Знак надводного борта располагается точно под палубной линией так, чтобы вершина треугольника и основание букв по бокам его находились от палубной линии на расстоянии, равном высоте надводного борта, установленного для данного судна.

На стальных судах грузовая марка выбивается керном, а на деревянных нарезается или выжигается в обшивке корпуса. Палубная линия и треугольник наносятся белой краской на темном фоне окраски судна или, наоборот, черной краской на светлом фоне борта.

Остойчивостью называется способность судна, выведенного из положения нормального равновесия какими-либо внешними силами, возвращаться в свое первоначальное положение после прекращения действия этих сил. К внешним силам, способным вывести судно из положения нормального равновесия, относятся ветер, волны, перемещение грузов и людей, а также центробежные силы и моменты, возникающие при поворотах судна. Судоводитель обязан знать особенности своего судна и правильно оценивать факторы, влияющие на его остойчивость. Различают поперечную и продольную остойчивость.

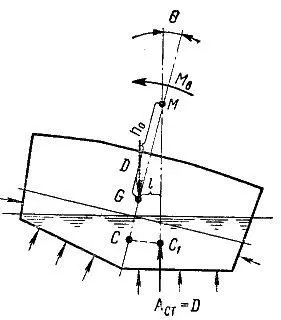

Рис. 89. Статические силы, действующие на судно при малых накренениях

Поперечная остойчивость судна характеризуется взаимным расположением центра тяжести G и центра величины С.

Если судно накренить па один борт на малый угол (5-10°) (рис. 89), ЦВ переместится из точки С в точку С 1. Соответственно сила поддержания, действующая перпендикулярно к поверхности, пересечет диаметральную плоскость (ДП) в точке М.

Точка пересечения ДП судна с продолжением направления силы поддержания при крепе называется начальным метацентром М. Расстояние от точки приложения силы поддержания С до начального метацентра называется метацентрическим радиусом.

Расстояние от начального метацентра М до центра тяжести G называется начальной метацентрической высотой h 0.

Начальная метацентрическая высота характеризует остойчивость при малых наклонениях судна, измеряется в метрах и является критерием начальной остойчивости судна. Как правило, начальная метацентрическая высота мотолодок и катеров считается хорошей, если она больше 0,5 м, для некоторых судов она допустима меньше, но не менее 0,35 м.

Рекомендуется практически начальную метацентрическую высоту (для килеватых судов) определять следующим приближенным способом.

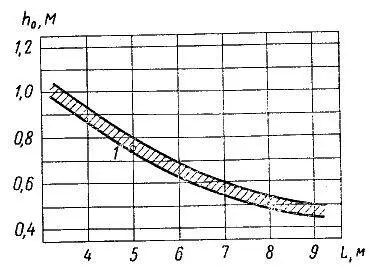

Рис. 90. Зависимость начальной метацентрической высоты от длины судна

Резким наклонением вызывается поперечная качка судна и секундомером замеряется период свободной качки, т. е. время полного размаха от одного крайнего положения до другого и обратно. Поперечную метацентрическую высоту судна определяют по формуле:

h 0 = 0,525(B/T) 2 м,

где В – ширина судна, м;

Т – период качки, сек.

Для оценки полученных результатов служит кривая на рис. 90, построенная по данным удачно спроектированных катеров. Если начальная метацентрическая высота ао, определенная по вышеприведенной формуле, окажется ниже заштрихованной полосы, то означает, что судно будет иметь плавную качку, но недостаточную начальную остойчивость, и плавание на нем может быть опасным. Если метацентр расположен выше заштрихованной полосы, судно будет отличаться стремительной (резкой) качкой, но повышенной остойчивостью, и следовательно такое судно более мореходно, но обитаемость на нем неудовлетворительна. Оптимальными будут значения, попадающие в зону заштрихованной полосы.

Остойчивость мотолодки и катеров должна выдерживать следующие условия: угол крена полностью укомплектованного судна с мотором от размещения на борту груза, равного 60% установленной грузоподъемности, должен быть меньше угла заливания.

Установленная грузоподъемность судна включает в себя вес пассажиров и вес дополнительного груза (снаряжение, провиант).

Крен судна на один из бортов измеряется углом между новым наклоненным положением диаметральной плоскости с вертикальной линией. При крене на угол q равнодействующая веса судна образует с плоскостью ДП тот же угол q .

Накрененный борт будет вытеснять воды больше, чем противоположный, и ЦВ сместится в сторону крена.

Тогда равнодействующие силы поддержания и веса будут неуравновешенными, образующими пару сил с плечом, равным

l = h 0sin q .

Повторное действие сил веса и поддержания измеряется восстанавливающим моментом

M = Dl = Dh 0sin q .

Где D – сила плавучести, равная силе веса судна;

l – плечо остойчивости.

Эта формула называется метацентрической формулой остойчивости и справедлива только для малых углов крена, при которых метацентр можно считать постоянным. При больших углах крена метацентр не является постоянным, вследствие чего нарушается линейная зависимость между восстанавливающим моментом и углами крена.

Взаимным расположением груза на судне судоводитель всегда может найти наиболее выгодное значение метацентрической высоты, при которой судно будет достаточно остойчивым и меньше подвергаться качке.

Кренящим моментом называется произведение веса груза, перемещаемого поперек судна, на плечо, равное расстоянию перемещения. Если человек весом 75 кг, сидящий на банке, переместится поперек судна на 0,5 м, то кренящий момент будет равен 75*0,5 = 37,5 кг/м.

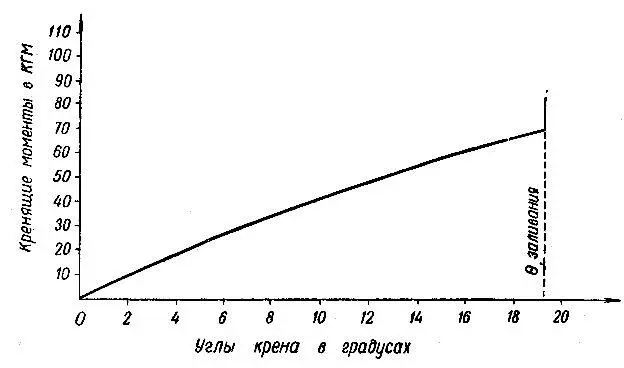

Рис. 91. Диаграмма статической остойчивости

Для изменения момента, накреняющего судно па 10°, надо загрузить судно до полного водоизмещения совершенно симметрично относительно диаметральной плоскости. Загрузку судна следует проверить по осадкам, измеряемым с обоих бортов. Креномер устанавливается строго перпендикулярно диаметральной плоскости таким образом, чтобы он показал 0°.

После этого надо перемещать грузы (например, людей) на заранее размеченные расстояния до тех пор, пока креномер не покажет 10°. Опыт для проверки следует произвести так: накренить судно на один, а затем на другой борт. Зная крепящие моменты накреняющего судно на различные (до наибольшего возможного) углы, можно построить диаграмму статической остойчивости (рис. 91), что оценит остойчивость судна.
