• Для представления текстов в векторной модели предусмотрены специальные классы объектов. Это позволяет работать с текстом удобными методами редактирования и форматирования на любой стадии графического проекта, не снижая качество воспроизведения текста, который преобразуется в изображении только при рендеринге.

Наряду с перечисленными достоинствами у векторной информационной модели изображения имеются и недостатки:

• Сложность в освоении, что обусловлено включением в состав модели большого числа классов графических объектов. На изучение этих классов и методов работы с ними требуется немало времени.

• Данная модель не является унифицированной. В разных программных средствах компьютерной графики используется различная номенклатура классов графических объектов и различные структуры классов составных графических объектов. За счет этого переход на новый векторный графический редактор может потребовать значительных затрат времени и труда на изучение новой версии векторной информационной модели.

• Автоматическое построение векторной модели изображения представляет собой очень сложную задачу. Программы трассировки позволяют преобразовать пиксельное изображение в векторное представление, но они не могут автоматически структурировать получившуюся совокупность векторных объектов, из-за чего утрачивается основное достоинство векторной информационной модели. Поэтому большая часть векторных информационных моделей составляется пользователями вручную (см. разд. 2.9.4–2.9.6).

• Техника работы с этой моделью плохо приспособлена для создания фотореалистичных изображений. Векторные изображения, как правило, слишком резкие, плоскостные, "мультяшные". Чтобы добиться реалистичности векторного изображения, необходима сложная информационная модель и большой опыт работы с графическим редактором.

В этом разделе рассматриваются устройство и основные свойства базовой информационной модели пиксельного изображения, на основе которой разработаны все форматы пиксельных графических документов.

Исходное изображение до преобразования его в пиксельную информационную модель может быть представлено в виде плоского отпечатка, объемной сцены реального или виртуального мира, ранее построенной векторной или пиксельной информационной модели. Для формирования пиксельной информационной модели изображения выполняется его растрирование.

Примечание

Растрированием называется разбиение плоскости на одинаковые по форме выпуклые области, прилегающие друг к другу без зазоров – элементы растра. Простейшие варианты растрирования выполняются с помощью квадратных, прямоугольных и правильных шестиугольных элементов. Растрирование представляет собой частный случай тесселяции – процедуры, при которой на форму получающихся элементов не накладывается требование выпуклости. Растрирование в компьютерной графике может выполняться аппаратно (при сканировании или съемке) и программно (в процессе рендеринга).

Затем в пределах каждого из элементов растра выполняется усреднение цветовой характеристики. Если вся площадь элемента окрашена одним цветом, цветовая характеристика остается неизменной. Если в пределах элемента имеются области различных цветов, выводится усредненное значение в соответствии с алгоритмом усреднения. После выполнения усреднения элемент растра становится пикселом – элементарным объектом пиксельного изображения. Итак, пиксел (в некоторых публикациях пиксель) – это элемент растра изображения с усредненной цветовой характеристикой. Совокупность всех пикселов, составляющих изображение, также называется растром.

Примечание

В принципе, элементы тесселяции могут быть весьма причудливой формы, но на практике в информационной модели пиксельного изображения встречаются только растры с прямоугольными (чаще всего – квадратными) элементами.

Примечание

К сожалению, в литературе по компьютерной графике широко распространен другой термин для обозначения пиксельной информационной модели – точечная информационная модель. Его следует считать неточным и устаревшим; в главе 3.1 показано, что пиксел и точка – термины, обозначающие различные объекты.

В базовом варианте область данных пиксельной информационной модели изображения состоит из последовательности дескрипторов, каждый из которых описывает один пиксел изображения. Координаты пиксела не указываются в дескрипторе, поскольку его место в растре можно однозначно определить по порядковому номеру дескриптора и размеру растра. Следовательно, в дескрипторе достаточно указать только характеристику цвета. Способ представления характеристики цвета в дескрипторе зависит от выбранной цветовой модели.

Как в случае с векторной моделью, предельно упростим ситуацию. В простейшем варианте пиксельная модель описывает изображения, в которых присутствуют только два цвета – штриховые (см. разд. 1.1.3). Дескриптор пиксела штриховой модели может принимать только два значения, которые обозначают единицей (цвет штриха) или нулем (цвет фона). На рис. 1.2.6 показаны этапы построения информационной модели штрихового изображения.

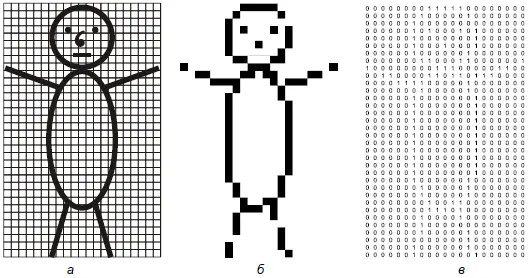

Рис. 1.2.6. Построение пиксельной информационной модели изображения: а – тесселяция изображения; б – усреднение цветовых характеристик пикселов; в – массив дескрипторов штрихового пиксельного изображения

По рис. 1.2.6 можно сделать несколько выводов о природе пиксельной информационной модели изображения.

• При построении пиксельной информационной модели изображения в процессе усреднения цветовых характеристик пикселов неизбежно утрачивается часть визуальной информации – мелкие детали (например, бесследно исчез знак "минус", изображавший рот человечка). Это происходит при любой величине пикселов, – их размер влияет только на количество утрачиваемой информации.

• Размер пиксельной информационной модели изображения не зависит от его сложности, а определяется только его размерами, числом пикселов в растре и размером дескриптора пиксела (который определяется выбором модели цвета).

Вопросы, связанные с выбором оптимальных параметров растра, позволяющих минимизировать утрату визуальной информации, рассматриваются подробнее в разд. 3.1.1–3.1.6. Цветовые модели и их влияние на размер пиксельной информационной модели описаны в главе 1.3. Здесь ограничимся перечислением основных достоинств и недостатков пиксельной информационной модели. Начнем с достоинств.
