Расчет по объему кладки

Необходимые данные для расчета – габаритные размеры возводимой конструкции (например, толщина, высота и протяженность стен), размеры планируемых в конструкции пустот, выбранный тип кирпича. По габаритным размерам конструкции необходимо рассчитать объем кладки (в кубометрах) за вычетом всех проемов. Затем, в зависимости от типа кирпича, умножить полученную величину на количество кирпича в одном кубометре кладки. Для каждого типа кирпича это количество разное. Так, в одном кубометре кладки (без учета раствора) умещается 512 кирпичей типа 1 НФ, или 378 кирпичей типа 1,4 НФ, или 238 кирпичей типа 2,1 НФ, или 723 кирпича типа 0,7 НФ. С учетом толщины растворного шва (10 мм) это количество для перечисленных типов кирпича будет соответственно равно 394 штукам, 302 штукам, 198 штукам и 539 штукам.

Количество кирпича часто принимают при расчете по первому показателю (без учета толщины шва): в данном случае разница в количестве служит запасом на отбракованный (во время перевозки или работы) материал. Если же расчет приведен с учетом толщины швов, следует дополнительно прибавить запасное количество кирпичей – 15–20 % от рассчитанного количества.

Расчет по площади кладки

Необходимые данные для расчета – тип кирпича, толщина кладки, длина и высота стен. Для расчета площади кладки необходимо умножить длину стен на их высоту. Для разных по толщине стен (например, наружных и внутренних) проводят отдельный расчет. Также отдельно необходимо считать количество лицевого и рядового кирпича, если предполагается совмещенная кладка.

Полученную площадь кладки умножают на количество кирпичей в 1 м 2кладки. Это количество зависит от толщины кладки и типа кирпича. В 1 м 2кладки в полкирпича (толщина кладки 120 мм) умещается без учета толщины растворных швов 61 кирпич типа 1 НФ, или 45 кирпичей типа 1,4 НФ, или 30 кирпичей типа 2,1 НФ; с учетом толщины растворных швов – 51 штука, 39 штук и 26 штук соответственно.

Если нет возможности провести полный теплотехнический расчет, для возведения стен домов в средней полосе России следует принимать их толщину в 2,5 кирпича. При использовании пустотелого или поризованного кирпича такой толщины хватит для возведения стен без дополнительного утепления.

В 1 м 2кладки в один кирпич (толщина кладки 250 мм) умещается без учета толщины растворных швов 128 кирпичей типа 1 НФ, или 95 кирпичей типа 1,4 НФ, или 60 кирпичей типа 2,1 НФ; с учетом толщины растворных швов – 102 штуки, 78 штук и 52 штуки соответственно. В 1 м 2кладки в полтора кирпича (толщина кладки 380 мм) умещается без учета толщины растворных швов 189 кирпичей типа 1 НФ, или 140 кирпичей типа 1,4 НФ, или 90 кирпичей типа 2,1 НФ; с учетом толщины растворных швов – 153 штуки, 117 штук и 78 штук соответственно. В 1 м 2кладки в два кирпича (толщина кладки 510 мм) умещается без учета толщины растворных швов 256 кирпичей типа 1 НФ, или 190 кирпичей типа 1,4 НФ, или 120 кирпичей типа 2,1 НФ; с учетом толщины растворных швов – 204 штуки, 156 штук и 104 штуки соответственно. В 1 м 2кладки в два с половиной кирпича (толщина кладки 640 мм) умещается без учета толщины растворных швов 317 кирпичей типа 1 НФ, или 235 кирпичей типа 1,4 НФ, или 150 кирпичей типа 2,1 НФ; с учетом толщины растворных швов – 255 штук, 195 штуки и 130 штуки соответственно.

К полученному количеству необходимо прибавить запасные 15–20 %.

Кирпичная кладка может быть простой или сложной. Иногда также выделяют кладку средней сложности. Эти понятия неоднозначны и включают в себя сразу несколько характеристик кладки: наличие рисунка из кирпичей разного цвета; наличие выступов, ниш и различных декоративных деталей; количество различных типов кирпича, применяемых в кладке; наличие пустот, проемов и вентиляционных каналов. Чем больше подобных характеристик присутствует в кладке, тем она сложнее. Чем сложнее кладка, тем выше цены на ее выполнение.

Простую кладку, в которой отсутствуют проемы и пустоты, а также не предусмотрены декоративные архитектурные элементы, называют сплошной, или гладкой.

Сложную кладку с применением кирпичного декора называют также фигурной, или рельефной (рис. 7, а). В такой кладке кирпичи, входящие в декоративный элемент, выступают за плоскость стены или, наоборот, западают, образуя нишу.

Лицевая кладка может быть выполнена с применением рисунка из кирпичей разного цвета (рис. 7, б, в). Кирпичи в одной плоскости должны быть расположены в определенной последовательности, что усложняет кладку, начиная с этапа ее проектирования (рисунок должен быть продуман в соответствии с размерами кирпичей) и заканчивая этапом выполнения работ (каменщик обязан подобрать кирпичи строго по рисунку).

В случае выполнения кладки с кирпичным декором или рисунком на этапе проектирования усложняется расчет количества необходимых кирпичей. Сложность кладки стены определяют в процентах как соотношение площади кладки с усложненными частями к общей площади стены (вместе с проемами, без вычета их площади). Если сложность составляет не более 10 %, кладка считается простой; при сложности от 10 до 20 % – средней сложности; от 20 до 40 % – сложной; более 40 % – особо сложной.

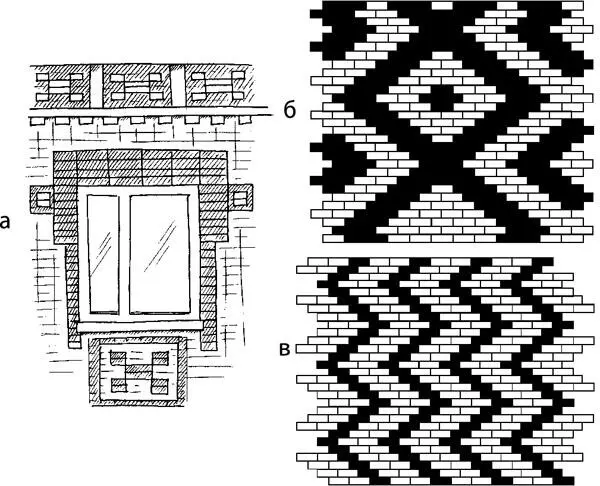

Рисунок 7. Виды сложной кирпичной кладки: а) фигурная кладка; б – в) кладка с рисунком

Кирпич – параллелепипед, т. е. фигура с шестью попарно параллельными гранями. Все грани кирпича имеют свои названия: ложок, тычок и постель (рис. 8). Таким образом, каждый кирпич имеет две тычковые стороны, две ложковые и две постельные грани.

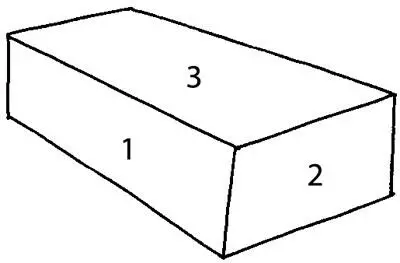

Рисунок 8. Элементы кирпича: 1 – ложок; 2 – тычок; 3 – постель

Постелью называют рабочую грань изделия, самую большую по площади. При выполнении кладки постель чаще всего (если кладка стандартная) оказывается расположенной параллельно горизонтальной плоскости (т. е. основанию кладки). При этом говорят, что кирпич уложен плашмя. После укладки кирпича различают верхнюю и нижнюю постель. У одинарного кирпича (тип 1 НФ) постель имеет размеры 250 × 120 мм.

Ложком называют среднюю по площади грань кирпича, которая у изделий 1 НФ имеет размеры 250 × 65 мм. Обычно эта грань обладает формой вытянутого прямоугольника. При выполнении нестандартных частей кладки (например, карнизов) кирпич иногда укладывают на ложок, а не на постель. В таком случае говорят, что кирпич уложен на ребро.

Тычок – торцовая плоскость изделия, наименьшая по площади (у одинарного кирпича ее размеры составляют 120 × 65 мм).
