Галина Колб - Санитарно-технические работы

– аксонометрические схемы систем трубопроводов;

– чертежи средств крепления;

♦ для разметки отверстий выше нулевой отметки:

– планы этажей с указанием расположения стояков;

– аксонометрические схемы трубопроводов.

Законченные работы по разметке отверстий и отметок чистых полов сдаются представителю строительной организации по акту. Подписанный акт передается разметчиком в ГПП. Правильность пробивки отверстий проверяют с помощью шнура и отвеса, опускаемого с верхнего этажа до перекрытия подвала. Отверстия пробиты правильно, если шнур во всех этажах совпадает с осями отверстий.

Разметку мест установки средств крепления нагревательных приборов производят при наличии:

♦ нанесенных на стены отметок чистых полов;

♦ нанесенных на стены осей стояков;

♦ оштукатуренных ниш или мест установки нагревательных приборов;

♦ данных о числе секций в радиаторах или о типе нагревательного прибора.

При разметке отверстий под средства крепления сначала от линии оси стояка отмеряют длину подводок, затем с помощью шаблона, установленного на отметку чистого пола, наносят с учетом длины подводок точки сверления (пристрелки) для кронштейнов. Точку сверления отмечают меловым карандашом двумя взаимно перпендикулярными линиями. Одновременно с этим в нише (месте установки приборов) указывают число секций радиатора или марку нагревательного прибора.

Разметку мест установки средств крепления санитарных приборов следует производить после оштукатуривания поверхностей стен и монтажа вертикальных и горизонтальных трубных блоков водоснабжения и канализации. Разметку выполняют с помощью универсального шаблона. Места отверстий отмечают масляной краской.

Эскизы по натурным замерам составляют в четырех экземплярах: один хранят в ГПП, один передают на объект монтажа, два передают заготовительному предприятию.

Сеть трубопроводов, по которой под определенным давлением перемещаются вода, пар или газ, состоит из отдельных соединенных между собой участков труб. Трубопровод на всем протяжении, в том числе в местах соединений, должен быть прочным, плотным и сохранять свою непроницаемость при удлинении или укорачивании от температурных изменений.

Соединение труб на резьбе (рис. 3.1, а), обеспечивающее его герметичность и прочность, выполняется простыми, безопасными в обращении инструментами, но требует больших затрат времени на сборку, чем сварное. Из-за уменьшения толщины стенки трубы в месте резьбы снижается долговечность соединения, поэтому его можно применять только в местах, доступных для осмотра и ремонта.

При резьбовом соединении труб на их концах нарезают или накатывают наружную резьбу и навертывают муфту 1 с резьбой. Чтобы предотвратить утечку воды через зазор между муфтой и трубой, его заполняют уплотнительным материалом.

При соединении используют трубную цилиндрическую (ГОСТ 6357-81) (рис. 3.2, а , б) и, реже, коническую (ГОСТ 6211-81) (рис. 3.2, е) резьбу.

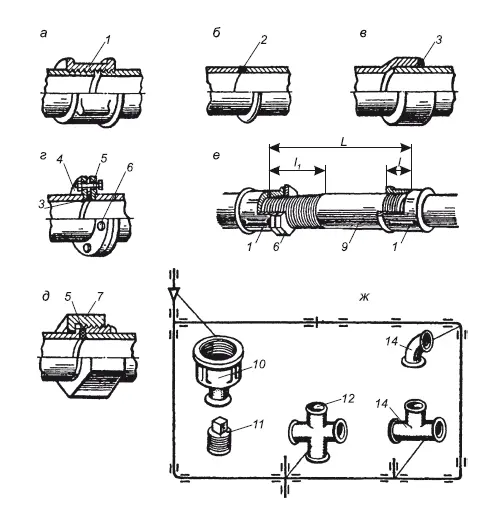

Рис. 3.1. Виды соединений труб и соединительные части: а – резьбовое; б – сварное стыковое; в – сварное враструб; г – фланцевое; д – накидной гайкой; е – соединение со сгоном; ж – соединительные части; 1 – муфта; 2 – сварной шов; 3 – раструб; 4 – фланец, – 5 – уплотнительная прокладка; 6 – болт с гайкой; 7 – накидная гайка; 8 – контргайка; 9 – сгон; 10 – переходная муфта; 11 – пробка; 12 – крест (крестовина); 13 – тройник; 14 – угольник

Цилиндрическая резьба может быть нарезной и накатной; последняя формуется на тонкостенных трубах. Для обеспечения прочности трубы критическая (минимальная) толщина стенки трубы должна быть не менее определенной величины. При изготовлении резьбы две последние нитки имеют неполный профиль, называемый сбегом 2 (см. рис. 3.2, а). Для неразъемных резьбовых соединений используют короткую резьбу, длина которой несколько меньше половины длины муфты. В этом случае между концами соединяемых труб остается зазор 2–3 мм, что позволяет заклинить муфту на сбеге резьбы и герметизировать соединение.

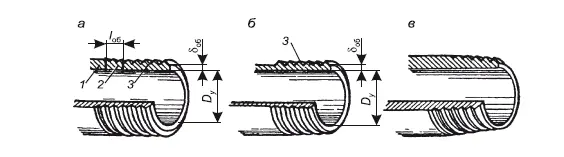

Рис. 3.2. Трубные резьбы: а – цилиндрическая нарезная; цилиндрическая накатная; в – коническая; 1 – труба; 2 – сбег; 3 – рабочая часть

Разъемные резьбовые соединения выполняют с помощью сгона 9 (рис. 3.1, е ), который соединиют с трубами муфтами 1 и уплотняют контргайкой 8. На концах сгона нарезают короткую и длинную резьбу. Длина последней должна быть такова, чтобы на нее при разъединении сгона муфта и контргайка навинчивались свободно. Длина резьбы сгона зависит от диаметра трубы. Для присоединения боковых ответвлений, изменения диаметра, направления трубопровода используют соединительные части (рис. 3.1, ж). Трубы на резьбе соединяют в такой последовательности: размечают и отрезают трубы, нарезают или накатывают резьбу, выбирают и укладывают уплотнительный материал, собирают соединение. Разметку и отрезку труб производят вручную или на станках. Чтобы облегчить нарезание первых витков резьбы, снимают фаску снаружи трубы.

Резьбу нарезают вручную раздвижными или разрезными клуппами (рис. 3.3, а) или плашками (рис. 3.3, б). При этом используют приспособление (рис. 3.3, е). Оно состоит из зажимного устройства 4, в котором закрепляют трубу 7, и плашко держателя 5 с плашкой 3 , поворачиваемого рукояткой 7 в направляющей опоре 6. В заводских условиях резьбу нарезают тангенциальными плашками на резьбонарезных станках. На тонкостенных водогазопроводных трубах резьбу накатывают накатными головками; нарезать резьбу на таких трубах не допускается, так как толщина стенки уменьшается ниже критической δ кр.

Резьба должна быть ровной, чистой, а также иметь полный профиль и одинаковый диаметр витков. В пределах рабочей части резьбы (без сбега) не должно быть сорванной или неполной резьбы более 10 % от общей длины. Перекос резьбы не допускается, так как в этом случае толщина стенки может оказаться меньше критической.

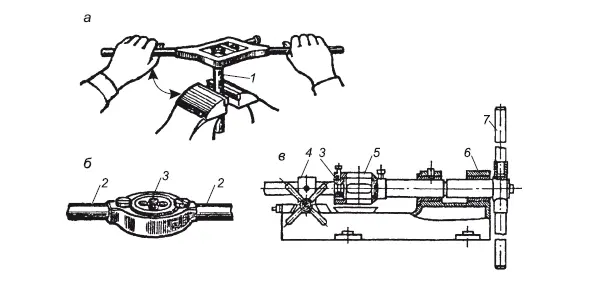

Рис. 3.3. Нарезание резьбы вручную: а – разрезным клуппом; б – плашкой; в – приспособлением; 1 – труба; 2 – вороток; 3 – плашка; 4 – зажимное устройство; 5 – плашкодержатель; 6 – опора; 7 – рукоятка
