Андрей Абинский - Радиостанция SAILOR6300 MF/HF DSC. Оборудование ГМССБ

Нажмите кнопку Mode, чтобы выбрать режим работы радиостанции.

Рис. 5. Выбор режима работы.

SSB: в этом режиме MF/HF радиостанция ведет прием в режиме однополосной телефонии на одной частоте (RX) и передает на соответствующие частоте передатчика (TX).

В режиме АМ работают, в основном, широковещательные радиостанции.

DSC: радиостанция ведет наблюдение на одном канале ЦИВ для приема вызовов ЦИВ.

TLX-SHIP или TLX-COAST: радиостанция настроена на один телексный канал для связи с использованием телексного терминала (SAILOR 6006A Message Terminal).

Кроме того, радиостанция может перейти на специальный режим ЦИВ для последующей связи или может быть набрана частота, относящаяся к другому конкретному режиму.

Чтобы выбрать канал ITU, нажмите кнопку Chи поверните ручку настройки. (Рис. 6.)

Рис. 6. Выбор канала.

• Поверните ручку настройки или

• Наберите нужный канал на клавиатуре.

Введите частоту приемника (RX) и передатчика (TX), используя кнопку RX/TXи клавиатуру.

• Сначала нажмите на кнопку RX/TX (Рис.7.),затем введите частоту приемника (RХ).

Рис. 7. Кнопка переключения частот приемники и передатчика.

• Второе нажатие на кнопку RX/TXпозволяет ввести частоту передатчика (ТХ).

• Нажмите и удерживайте кнопку RX/TXдля ввода симплексных частот. Одна и та же частота устанавливается на приемнике и передатчике.

Для точной подстройки частоты в радиотелефонии, нажмите ручку настройки: (Табл. 3.)

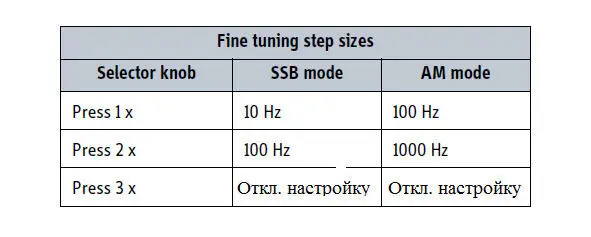

Таблица 3. Точная настрой частоты приемника и передатчика.

Рис. 8. Регулировка усиления по высокой частоте.

Ручка настройки усиления приемника по высокой частоте (RF) (Рис. 8) используется для регулировки слышимости входящего сигнала.

• Если вращать ручку RFпо часовой стрелке: усиление увеличивается до максимальной чувствительности приемника.

• Если вращать ручку RFпротив часовой стрелки: усиление уменьшается до минимальной чувствительности приемника.

Усиление приемника тем больше, чем больше оно отображается на индикаторе дисплея и, соответственно, становится больше громкость приема. После ввода новой частоты приема усиление RF автоматически устанавливается на максимум.

Функция RF работает только в режиме SSB-телефонии и не действует во всех других режимах.

Рис. 9. Функциональные клавиши.

Ряд функций радиостанции осуществляется с помощью четырех функциональных клавиш, расположенных слева от дисплея. (Рис. 9) Текущие функции программируемых клавиш на дисплее отображается рядом с программными клавишами.

Используйте программную клавишу MORE, чтобы вывести дополнительные функции программных клавиш.

В режиме ожидания доступны следующие функции (Табл. 4.):

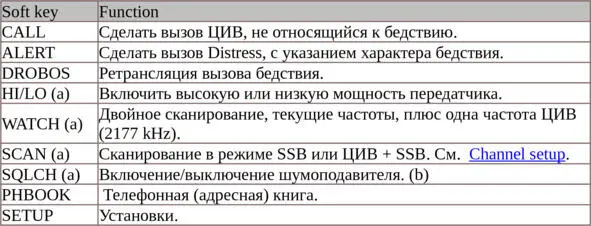

Таблица 4. Функции программных клавиш.

a. Только в режиме SSB mode.

b. Не доступен в режиме WATCH.

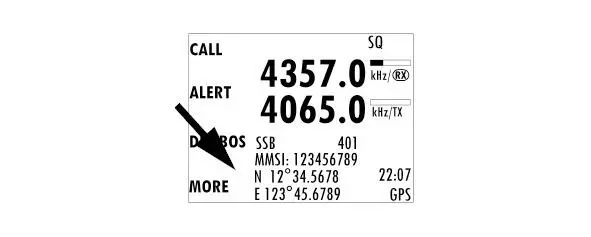

Рис. 10. Информация о координатах судна и MMSI

Информация о координатах судна и MMSI (Рис. 10) отображается в нижней части дисплея: последнее определение координат, поступающих от подключенного приемника GPS, время UTC, статус GPS и MMSI.

Ввод координат судна вручную.

Нажмите программную клавишу SETUP. Если ее нет на дисплее, нажмите несколько раз программную клавишу MOREпока SETUPне появится на дисплее.

Нажмите программную клавишу со стрелкой или, чтобы выбрать DSC SETUP.

Нажмите ручку настройки, чтобы выбрать Position & MMSI.

Введите текущие координаты и время UTC:

• Latitude (LAT),

• Longitude (LON)

• UTC time (POS UTC)

Поверните и нажмите ручку настройки, чтобы выбрать значение, которое вы хотите изменить. Затем с помощью клавиатуры или, нажимая и поворачивая ручку настройки, введите текущие значения координат судна и время UTC.

После ввода времени UTC, на дисплее появляется надпись SAVE. При необходимости вы можете очистить все данные о позиции судна, нажав клавишу CLEAR. Нажмите SAVEи затем EXIT, чтобы вернуться в обычный режим работы. На дисплее появляется надпись «Man» в нижнем правом углу.

После ввода данных вручную или отключения от GPS, появится надпись у программной клавиши UseGPS, если GPS доступен. Нажмите эту функциональную клавишу, если вы решите использовать данные от подключенного GPS.

Если данные от GPS исчезают, через 10 минут на дисплее появляется предупреждение, после чего можно вручную ввести координаты и время UTC, как описано выше.

Рис. 11. Информация о каналах связи

При выполнении некоторых функций и настроек, частота канала и радиотелефонная информация отображается в нижней части дисплея. При этом вы можете изменить частоты настройки. (Рис. 11)

Если нажата тангента (РТТ), радиостанция передает на отображаемой частоте передатчика. Если идет прием, он осуществляется на частоте приемника, указанной на дисплее.

Радиостанция считается «занятой», когда находится в состоянии связи в ЦИВ или участвует в радиотелефонной связи на ПВ/КВ, например:

• Выбран новый канал

• Тангента (РТТ) нажата

• Принимается голосовой сигнал (если шумоподавитель включен)

Статус занятости применяется для того, чтобы запретить входящим вызовам ЦИВ взять контроль над каналом передатчика и нарушить проводимую в этот момент радиосвязь.
