В этом приложении содержится подробная информация по генерации кода на языке С++ и возвратному проектированию.

Этапы генерации кода

1. Создание необходимого набора параметров.

2. Создание компонентов для тела пакета на диаграмме компонентов.

3. Назначение языка С++ компонентам.

4. Связывание классов с компонентами.

5. Привязка наборов параметров к элементам моделирования.

6. Выбор компонентов и генерация кода.

7. Оценка ошибок при генерации кода.

Этапы возвратного проектирования

1. Создание проекта.

2. Добавление заголовка проекта.

3. Добавление связанных библиотек и базовых проектов.

4. Установка типа файлов и их анализ.

5. Оценка ошибок.

6. Настройка параметров экспорта и экспорт в Rational Rose.

7. Обновление модели в Rational Rose.

Этап 1. Создание необходимого набора параметров

Для класса, роли, атрибута, операции и проекта в целом существуют параметры генерации кода. К параметрам, применяемым ко всему проекту, относятся имя файла, имя основного контейнера и место генерации кода. Параметры для класса определяют генерацию конструктора, деструктора, копирующего конструктора, операторов сравнения и методов установки/получения данных (get/set methods). Параметры для роли управляют созданием методов установки/получения данных, видимостью методов и определяют используемый класс-контейнер. Параметры операции задают тип операции (общая, виртуальная, абстрактная, статическая, дружественная) и позволяют ей стать константой. Наборы параметров могут

редактироваться. Также могут создаваться новые наборы параметров, чтобы указать особенности С++, требующиеся в проекте.

Для каждого класса создаются два файла: файл заголовка (.h) и файл спецификаций (.срр).

Обычно определением параметров генерации кода, которые использует вся команда разработчиков, занимается несколько человек. Это позволяет каждому разработчику получать нужный код компонентов. Типичные наборы параметров могут быть такими: виртуальный деструктор, виртуальная операция, абстрактная операция, статическая операция, функция, не возвращающая данные, опережающее определение.

Для создания наборов параметров в программе Rational Rose:

1. Выберите команду меню Tools => Options(Сервис => Параметры).

2. Выберите вкладку С++.

3. Укажите нужный тип набора параметров в открывающемся списке Туре (Тип).

4. Щелкните по кнопке Clone(Клонировать), чтобы открыть диалоговое окно Clone Property Set(Клонированный набор параметров).

5. Введите название нового набора параметров.

6. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно.

7. В списке параметров щелкните по параметру, который требуется изменить.

8. Щелкните по значению параметра.

9. Введите или выберите из открывающегося списка новое значение параметра.

10. Аналогичным образом измените значения других параметров.

11. Щелкните по кнопке Apply(Применить), чтобы сохранить изменения.

12. Повторите выполненные действия для каждого нового набора параметров.

13. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно Options(Параметры).

Набор параметров виртуальный деструктор (Virtual Destructor) показан на рис. А.1.

Рис. A. 1. Набор параметров виртуальный деструктор

Этап 2. Создание компонентов тела пакета на диаграмме компонентов

Программа Rational Rose генерирует код на основе компонентов и их стереотипов, расположенных на диаграммах. Для компонентов без стереотипов создается h-файл, содержащий определение и декларацию класса. Для компонентов со стереотипом заголовок пакета (Package Specification) создается h-файл, включающий определение класса.

Если существует компонент со стереотипом тело пакета (Package Body), то для него создается файл срр, содержащий декларацию класса.

Последовательность указания стереотипов для компонентов в программе Rational Rose:

1. Дважды щелкните по диаграмме компонентов, чтобы открыть ее.

2. Щелкните правой кнопкой мыши по компоненту на диаграмме.

3. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).

4. Выберите или введите нужный стереотип в открывающемся списке Stereotype(Стереотип).

5. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров компонента.

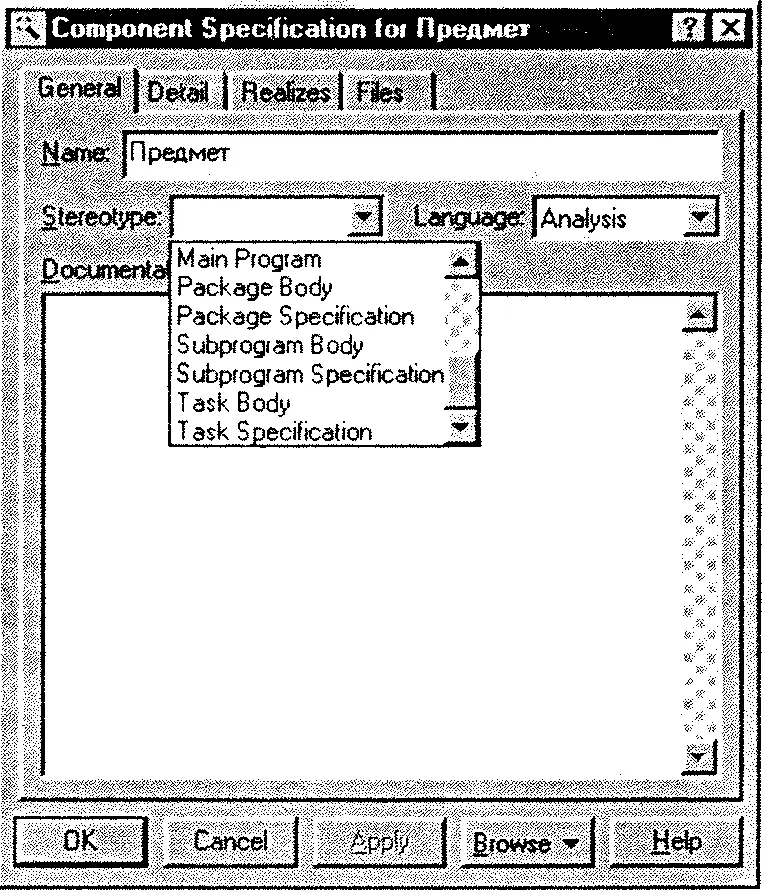

Диалоговое окно настройки параметров компонента показано на рис. А.2.

Рис. А.2. Диалоговое окно настройки параметров компонента

Для создания заголовка и тела компонентов в программе Rational Rose:

1. Дважды щелкните по диаграмме компонентов, чтобы открыть ее.

2. Щелкните правой кнопкой мыши по компоненту на диаграмме.

3. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).

4. Для файла заголовка выберите стереотип Package Specification(Заголовок пакета) в открывающемся списке Stereotype.

5. Для тела компонента выберите стереотип Package Body(Тело пакета) в открывающемся списке Stereotype.

6. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров компонента.

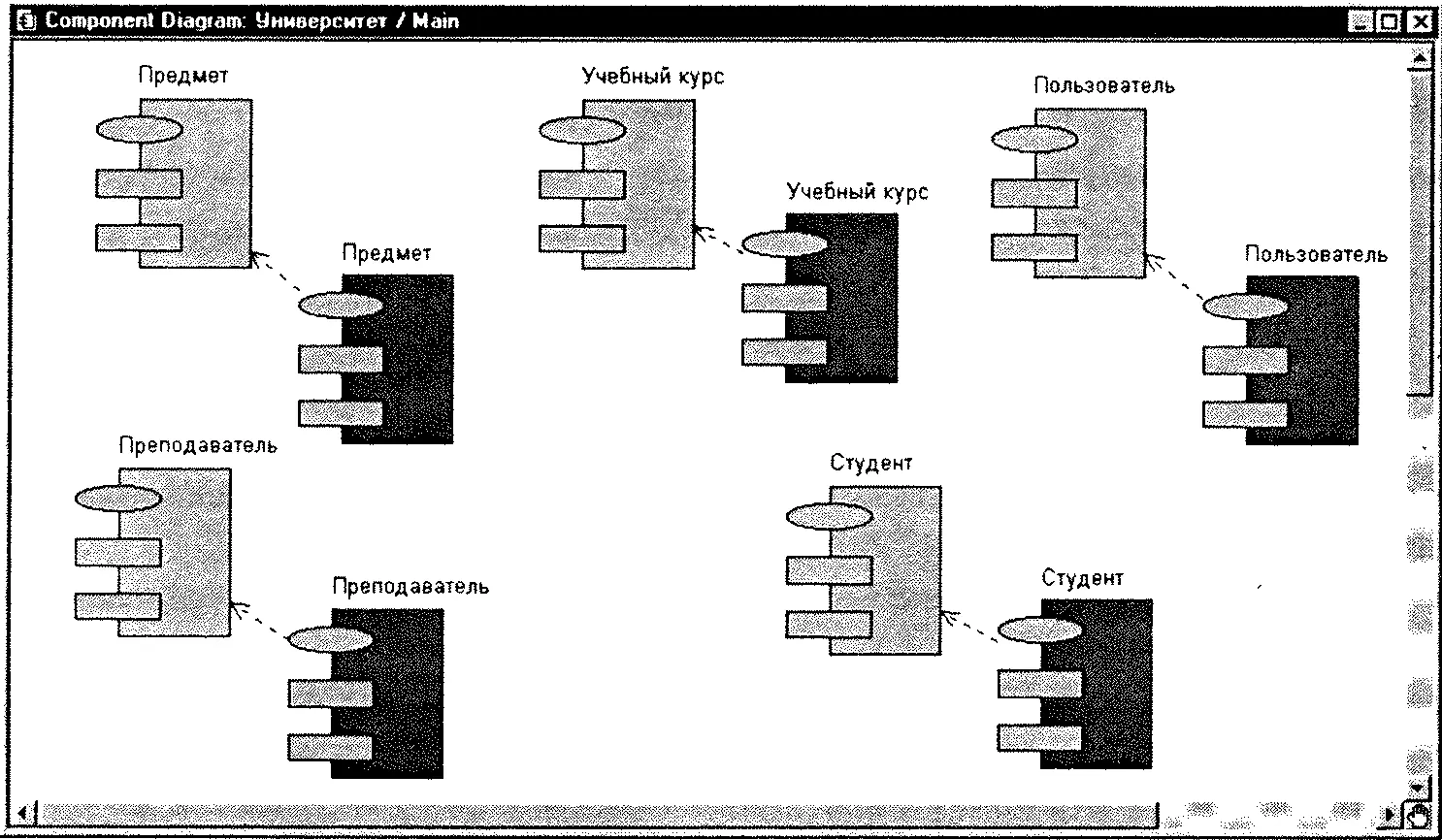

Обновленная диаграмма с компонентами для h- и срр-файлов С++ показана на рис. А.3.

Рис. А.З. Обновленная диаграмма компонентов

Этап 3. Назначение языка С++ компонентам

После создания компонентов для заголовка и тела им необходимо назначить язык С++. Если для модели по умолчанию выбран язык С++ (устанавливается на вкладке Notation(Нотация) диалогового окна настройки параметров, вызываемого командой меню Tools => Options(Сервис => Параметры)), программа Rational Rose автоматически назначит его всем компонентам модели.

Последовательность назначения языка компоненту в программе Rational Rose:

1. Щелкните правой кнопкой мыши по компоненту в списке браузера или по диаграмме.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).

3. В открывающемся списке Language(Язык) выберите С++.

4. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров компонента.

Параметры компонента для класса предмет(Course) показаны на рис. А.4.
