Для сценария Добавление курса для преподавания (Add a Course to Teach) должны быть спроектированы следующие отношения:

□ отношение классов параметры курса преподавателя (ProfessorCourse Options) и добавление учебного курса (AddACourseOffering);

□ отношение классов параметры курса преподавателя и список доступных идентификаторов (ValidlDList);

□ отношение классов добавление учебного курса и предмет (Course);

□ отношение классов предмет и учебный курс (CourseOffering);

□ отношение классов учебный курс и преподаватель (Professor);

□ отношение классов учебный курс и учебный курс БД (DBCourseOffering).

Отношение классов «параметры курса преподавателя» и «добавление учебного курса»

Как отмечалось ранее, реальный состав класса добавление учебного курса зависит от выбранных элементов пользовательского интерфейса. Проектировщики решили использовать отношение агрегации с содержанием по значению между классами, потому что время жизни окон взаимозависимо. Отношение направлено от класса добавление учебного курса к классу предмет.

Отношение классов «параметры курса преподавателя» и «список доступных идентификаторов»

Класс список доступных идентификаторов используется во многих окнах для проверки правильности указанного имени пользователя. Проектировщики решили использовать однонаправленную ассоциацию от класса параметры курса преподавателя к классу список доступных идентификаторов.

Отношение классов добавление «учебного курса» и «предмет»

Это также класс пользовательского интерфейса. Проектировщики решили использовать отношение, направленное от класса добавление учебного курса к классу предмет.

Отношение классов «предмет» и «учебный курс»

Это отношение направлено в одну сторону — от класса предмет к классу учебный курс. Кроме того, это агрегационное отношение с содержанием по значению, так как все взаимодействия с классом учебный курс проходят через класс предмет.

В данном проектном решении предполагается, что классы предмет и учебный курс взаимозависимы. В соответствии со сценарием так и должно быть. Но давайте рассмотрим получение выписки для студента. Если класс выписка

(Transcript) — это всего лишь указатель на учебные курсы, которые прослушал студент, то такая схема не подойдет. Классы предмет и учебный курс в этом случае будут существовать независимо (и агрегация должна быть реализована по ссылке). Таким образом, всегда есть отношения, которые могут видоизменяться при появлении новых сценариев.

Отношение классов «учебный курс» и «преподаватель»

Проектное решение, основанное исключительно на данном сценарии, показывает, что отношение между классами учебный курс и преподаватель должно быть отношением зависимости. Это видно из того, что объект преподаватель является параметром операции добавить преподавателя (addProfessor) класса учебный курс. Однако есть и другой сценарий для этого прецедента — просмотр расписания (Review schedule). Здесь объект преподаватель должен «знать» связанные с ним объекты учебный курс. Следовательно, отношения зависимости не будет. Кроме того, сценарий Создание каталога (Create catalog) требует, чтобы каждый класс учебный курс был проинформирован о назначенном преподавателе. На основе этих сведений можно заключить, что отношение не меняется — это двунаправленная ассоциация.

Отношение классов «учебный курс» и «учебный курс» БД

Это отношение может стать отношением зависимости, потому что объект учебный курс БД передается объекту учебный курс как параметр при вызове операции сохранения.

Обновленные диаграммы классов, выполненные при проектировании решения для отношений, показаны на рис. 12.6 и 12.7. Эти решения, возможно, претерпят изменения при добавлении прецедентов и сценариев.

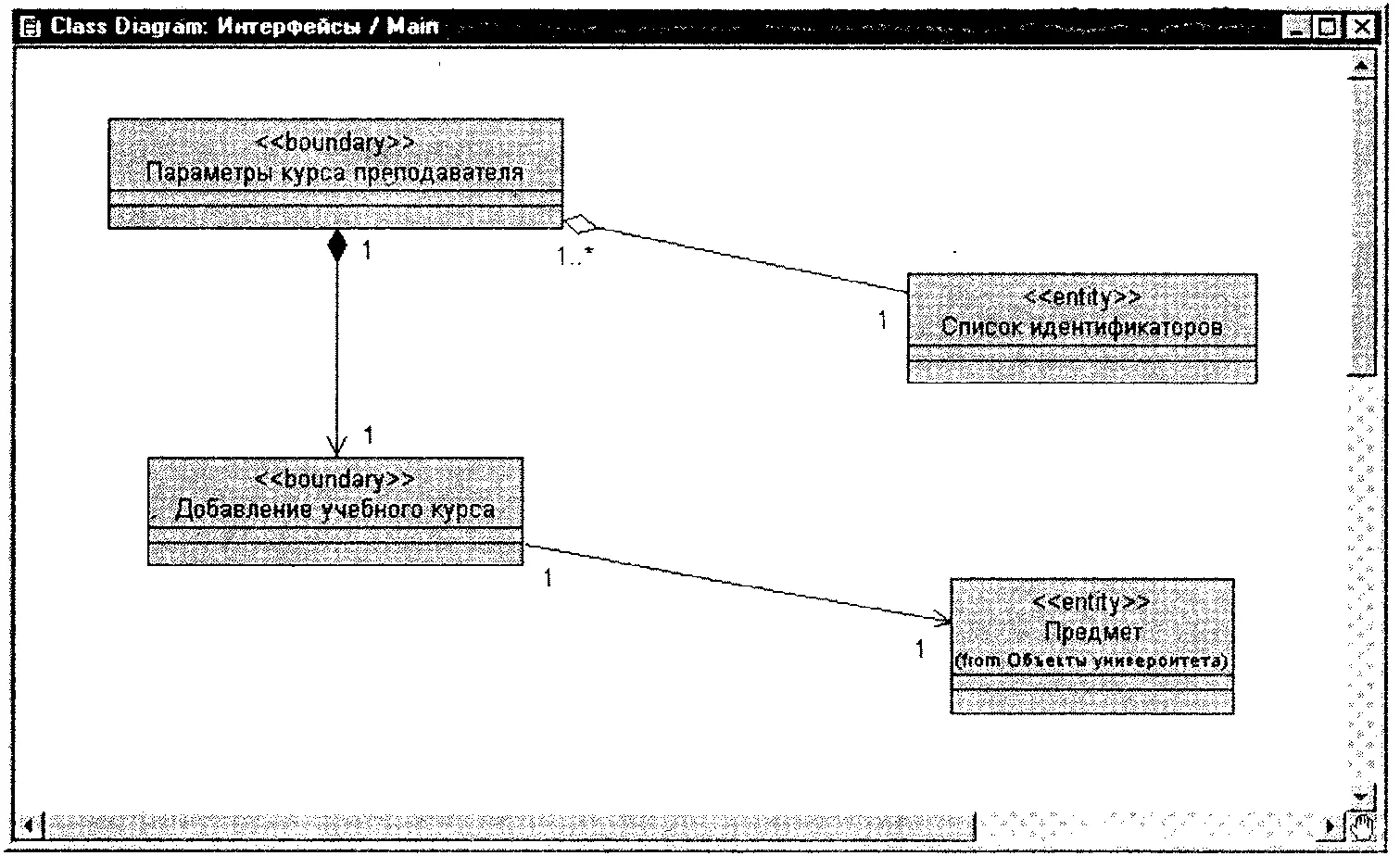

Рис. 12.6. Обновленная главная диаграмма классов для пакета Интерфейс

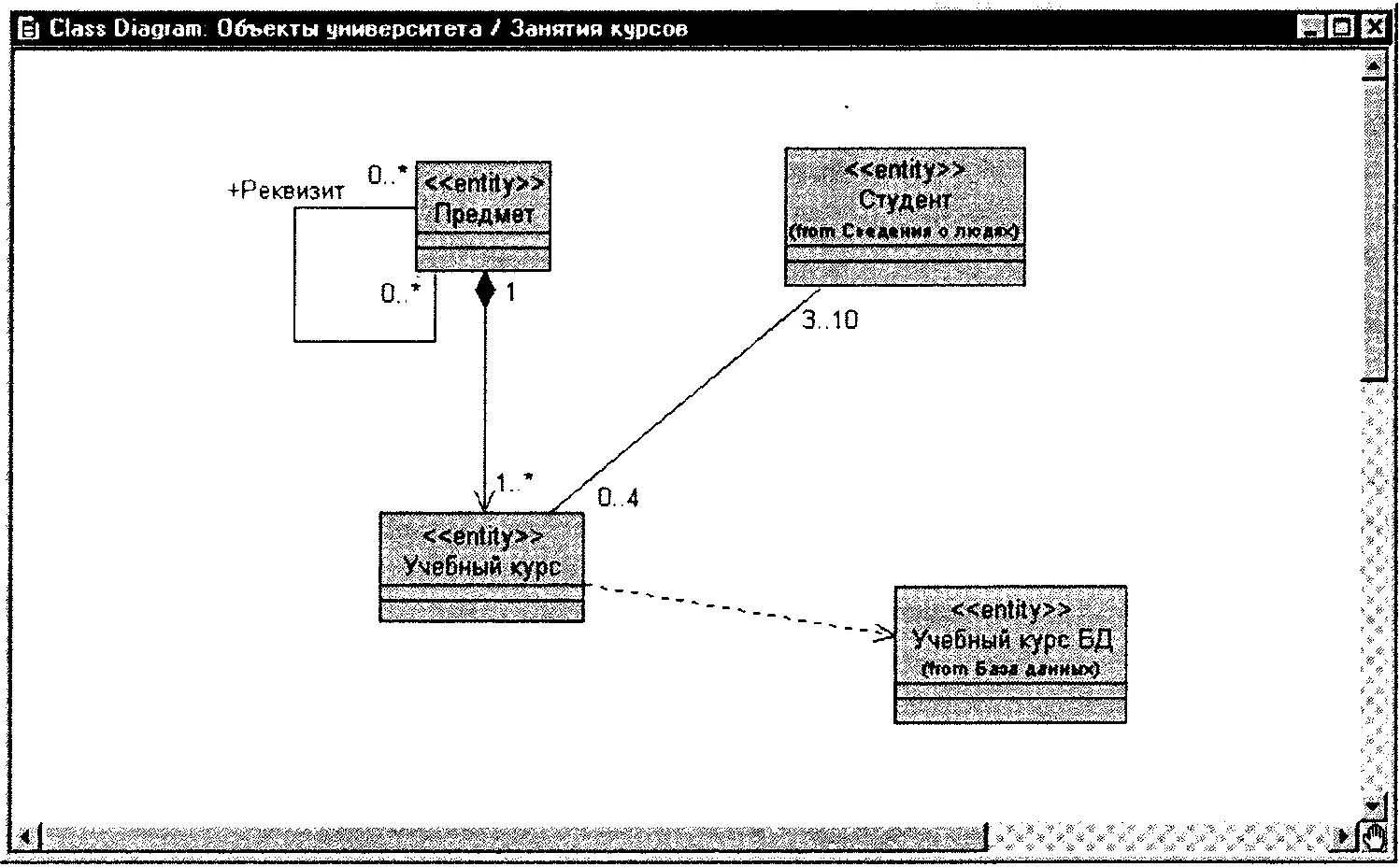

Рис. 12.7. Обновленная диаграмма классов

Во время анализа достаточно указать только имена для атрибутов и операций. На этапе проектирования для атрибутов необходимо указать типы данных и начальные значения, а для операций — сигнатуры. Тип данных для атрибута может определяться языком программирования. Это может быть, например, целочисленный (integer) тип либо более сложный — строка (string) из библиотеки классов. Если требуется инициализация атрибута начальным значением при создании объекта класса, то эти сведения также помещаются в класс. В терминах методологии сигнатура операции включает список параметров (parameter list) и возвращаемый класс (return class). Для параметров и возвращаемого класса также должны быть указаны типы данных. Для атрибутов и операций необходимо определить тип доступа: общедоступный (public), защищенный (protected) или скрытый (private). Атрибуты обычно скрыты, тогда как операции могут быть скрытыми или общедоступными. Если класс является частью иерархии наследования, атрибуты и операции могут быть объявлены как защищенные, чтобы к ним получили доступ классы-потомки.

Чтобы установить типы данных и начальных значений атрибутов в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в списке браузера или по диаграмме.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).

3. Выберите вкладку Attributes(Атрибуты).

4. Щелкните по полю ввода начального значения или типа данных для перехода в режим редактирования.

5. Введите нужный тип данных или начальное значение атрибута.

Последовательность определения сигнатур операций в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в списке браузера или по диаграмме.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры). Откроется диалоговое окно Class Specification(Параметры класса).

3. Выберите вкладку Operations(Операции).

4. Дважды щелкните по операции, чтобы вызвать диалоговое окно Operation Specification(Параметры операции).

5. Укажите возвращаемый класс на вкладке General(Общие).

6. Выберите вкладку Detail(Детально).

7. Щелкните правой кнопкой мыши по списку Arguments(Аргументы).

8. В появившемся контекстно-зависимом меню выберите команду Insert(Добавить). В список аргументов будет добавлен новый аргумент. Укажите для него имя, тип данных и значение по умолчанию.

9. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно Operation Specification.
