Книга «Rational Rose 2000 и UML. Визуальное моделирование» является исчерпывающим руководством по использованию инструмента (Rational Rose 2000), процесса (Rational Unified Process) и языка (UML) для визуального представления, определения, описания и создания программной системы. Здесь изложены основы процесса разработки и дано четкое объяснение каждого этапа и элемента. Автор следует упрощенному варианту методологии Rational Unified Process и описывает процесс разработки от задумки до системного анализа и проектирования. На простом практическом примере, проходящемчерез всю книгу, наглядно демонстрируются итеративный процесс разработки, средства языка UML и возможности среды моделирования Rational Rose. В приложениях рассматриваются вопросы генерации кода и возвратного проектирования в программе Rational Rose 2000 для языков C++, Visual C++ и Visual Basic.
В книге также обсуждаются следующие темы:
— создание функций;
— поиск объектов и классов;
— стереотипы и пакеты в языке UML;
— сценарии и диаграммы взаимодействий;
— способы взаимодействия объектов;
— ассоциативные и агрегационные отношения;
— поведение и структура классов;
— наследование и отношения суперкласс/подкласс;
— поведение объектов и диаграммы переходов и состояний;
— проверка целостности модели;
— определение, представление и описание системной архитектуры;
— итерационный процесс планирования.
Rational Rose 2000 и UML Визуальное моделирование - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Это относительно простая система, вот почему было принято решение обеспечить отображение один в один между классами и компонентами — каждый класс имеет собственный файл заголовка и срр-файл.
Для создания компонентов в программе Rational Rose:
1. Откройте диаграмму компонентов.
2. Щелкните по кнопке Component(Компонент) на панели инструментов.
3. Щелкните по диаграмме, чтобы поместить на нее компонент. Новый компонент также будет добавлен в список браузера.
4. Введите имя нового компонента.
Простая диаграмма компонентов показана на рис. 11.7.
Рис. 11.7. Программные компоненты
Отображение классов на компоненты в программе Rational Rose предусматривает выполнение следующих действий:
1. Щелкните правой кнопкой мыши по компоненту в списке браузера.
2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).
3. Щелкните по вкладке Realize(Реализация).
4. Щелкните правой кнопкой мыши по нужному классу в списке классов.
5. В появившемся контекстно-зависимом меню выберите команду Assign(Присвоить).
6. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров компонента.
Класс можно присвоить компоненту путем перетаскивания класса из окна браузера на изображение компонента в браузере или на диаграмме компонентов.
Диалоговое окно настройки параметров компонента учебный курс (Course Offering) показано на рис. 11.8.

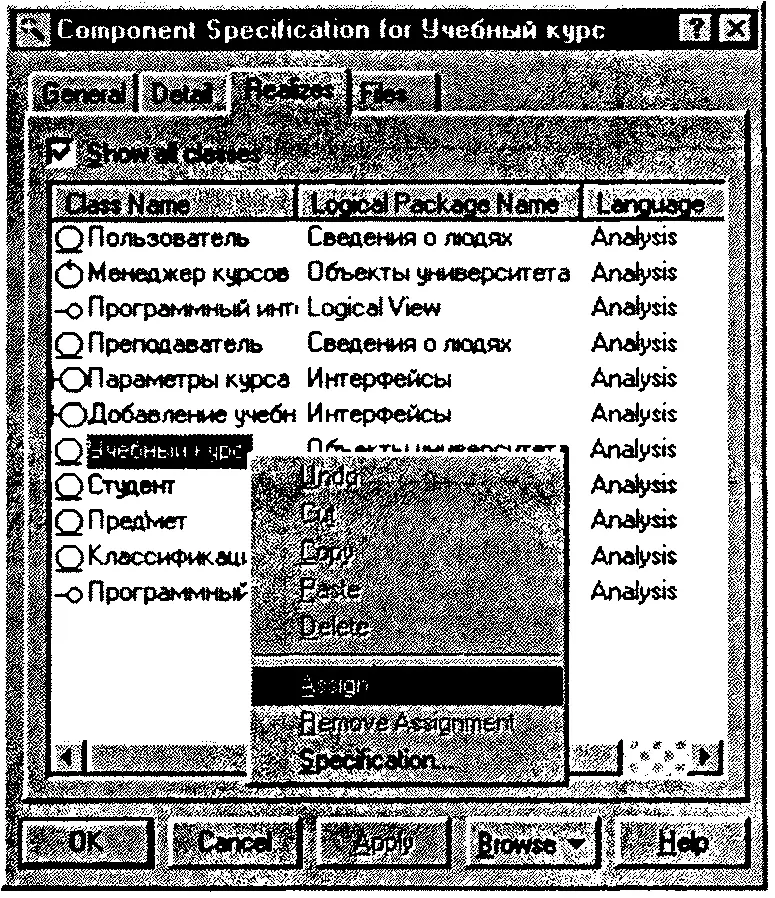

Рис. 11.8. Диалоговое окно настройки параметров для компонента учебный курс
Представление процессов (process view) отражает структуру программной реализации системы. Представление процессов учитывает такие потребности, как производительность, надежность, масштабируемость, целостность, управление системой и синхронизация. Компоненты также ис-
пользуются в этом представлении архитектуры. Для представления программных (run-time) и исполняемых (executable) компонентов системы создается диаграмма компонентов. Компоненты связаны отношением зависимости. Программные компоненты отображают классы на программные библиотеки, такие как Java-апплеты, элементы Active-X и динамические библиотеки. Исполняемые компоненты показывают интерфейсы и зависимости вызовов между исполняемыми модулями. Для демонстрации типа компонента может быть использован стереотип. Интерфейсные классы, созданные на этапе проектирования, изображаются с помощью леденцовой нотации (lollypop notation) — см. рис. 11.9.

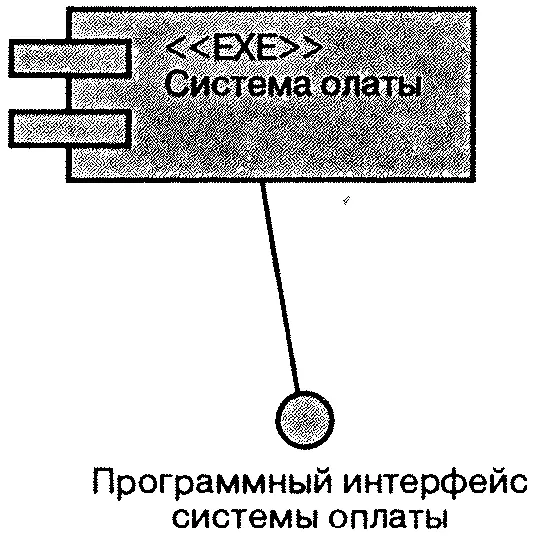

Рис. 11.9. Интерфейс компонента
В программе Rational Rose информация для представления процессов создается в виде диаграмм в представлении компонентов, содержащих либо программные, либо исполняемые компоненты. Диаграммы нужны для того, чтобы показать зависимости между компонентами различного типа в системе.
В системе регистрации учебных курсов созданы две динамические библиотеки (DLL) — для обработки информации о предметах и учебных курсах и для работы с базой данных. Такой подход был выбран исходя из возможных изменений в структуре курсов и в стратегии взаимодействия с базой данных.
При наличии изменений достаточно воспользоваться другой библиотекой. В системе есть три исполняемых модуля — один для регистратора, чтобы осуществлять ввод данных и управление информацией в системе; один для студента и один для преподавателя с целью получения доступа и использования системы. Между исполняемыми модулями нет никакого взаимодействия. Диаграмма компонентов для исполняемого модуля преподавателя (ProfessorOptions.exe) показана на рис. 11.10.
Рис. 11.10. Исполняемый модуль ДЛЯ преподавателя
Представление средств внедрения (deployment view) отображает программные средства на узлы вычислительных систем (processing nodes). Оно показывает конфигурацию элементов обработки (processing elements) и работающих на них программных процессов. Представление средств внедрения учитывает такие потребности, как доступность системы, надежность, быстродействие и масштабируемость. Чтобы показать различные узлы вычислительных систем и связи между ними, создаются диаграммы внедрения (deployment diagrams). Такая диаграмма демонстрирует распределение компонентов по предприятию. Элементы обработки представлены в виде узлов вычислительных систем, которые соединены линиями, показывающими коммуникационные каналы между ними.
Программные процессы изображаются в виде текста, привязанного к узлу или группе узлов.
Такая диаграмма позволяет разработчикам архитектуры понять топологию системы и отобразить компоненты на исполняемые процессы. Здесь учитываются следующие вопросы: процессорная архитектура, скорость, емкость, пропускная способность каналов для взаимодействия процессов, физическое расположение аппаратных ресурсов, технология распределенной обработки.
Диаграмма внедрения для системы регистрации учебных курсов
После изучения определенных для данной задачи компонентов, существующих аппаратных средств и оценки загруженности системы в период регистрации
на курсы разработчики архитектуры решили выделить пять вычислительных систем: одну — для запуска исполняемого модуля преподавателя, одну — для работы с базой данных и три — для регистрации студентов.
Последовательность создания диаграммы внедрения в программе Rational Rose:
1. Программа Rational Rose автоматически создает диаграмму внедрения. Чтобы открыть диаграмму, дважды щелкните по ней в окне браузера.
2. Чтобы создать узел, щелкните по кнопке Processor(Процессор) на панели инструментов, а затем по диаграмме.
3. Введите названия для нового узла вычислительной системы.
4. Для создания соединения между узлами щелкните по кнопке Connection(Соединение) на панели инструментов, а затем по одному из узлов на диаграмме внедрения и проведите линию связи к другому узлу.
Диаграмма внедрения для задачи регистрации учебных курсов показана на рис. 11.11.

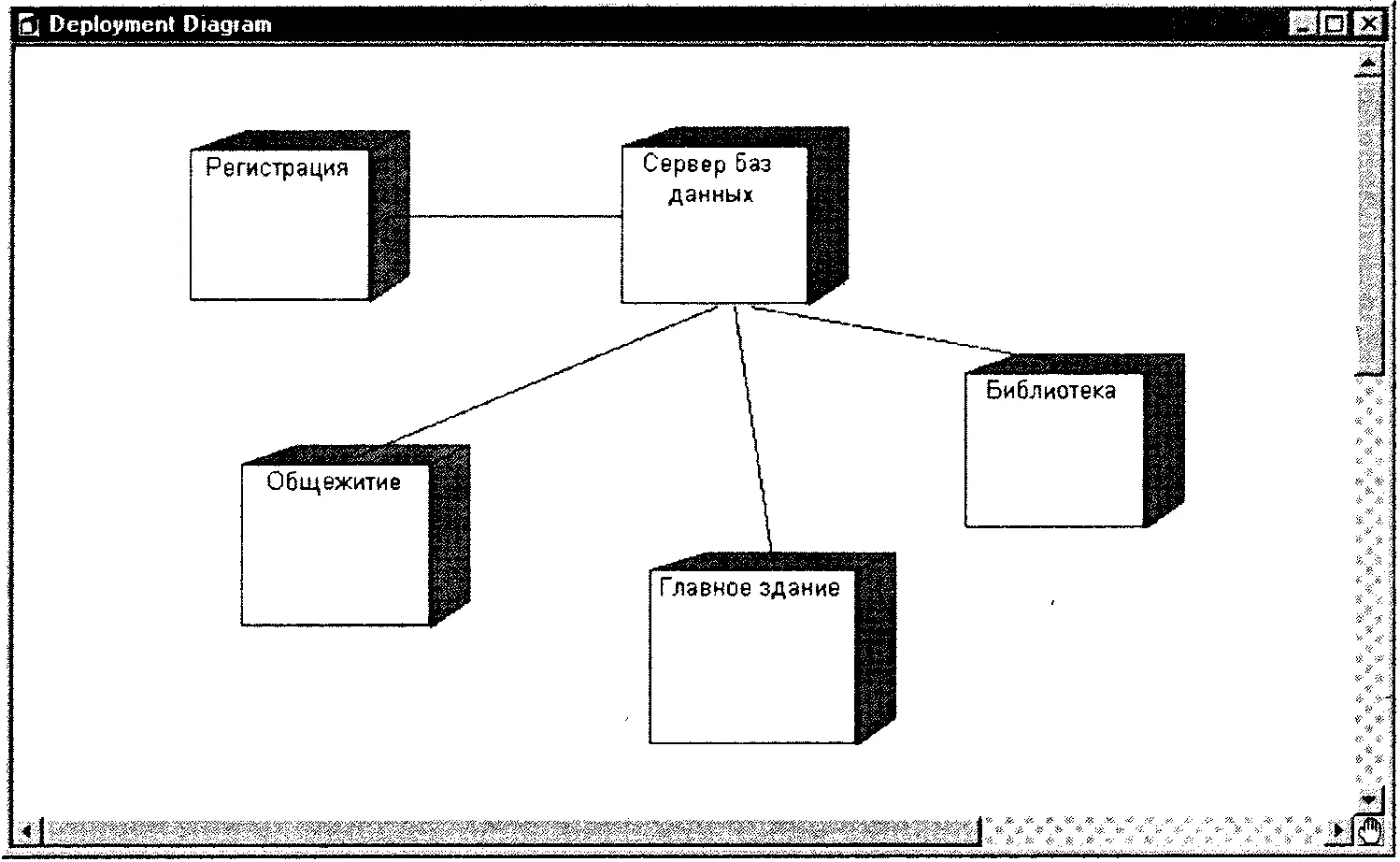

Рис. 11.11. Диаграмма внедрения
Представление прецедентов (use case view) архитектуры позволяет показать и проверить логическое представление, представления процессов, компонентов и средств внедрения. Диаграммы взаимодействий и диаграммы последовательности действий создаются для того, чтобы продемонстрировать, как различные элементы проектирования взаимодействуют для получения нужного поведения.
