По основным компоновочным решениям «Ракетенягдпанцер 2» повторял «Ракетенягдпанцер 1» и нес то же вооружение. Экипаж машины в составе механика-водителя, командира, оператора и заряжающего размещался в сварной рубке, изготовленной с большими углами наклона броневых листов. В крыше рубки имелись четыре люка для экипажа и два для пусковых установок, перед местом заряжающего в днище был выполнен эвакуационный люк. Перед люками механика-водителя и командира имелось по три перископических смотровых прибора; средние могли заменяться приборами ночного видения.

SS-11 – наиболее удачный и наиболее распространенный в НАТО (да и вне блока) противотанковый ракетный комплекс первого поколения. Он имел ручную систему наведения с передачей команд по проводам, минимальную дальность пуска ПТУР – 500 м, максимальную – 3000 м, бронепробиваемость кумулятивной боевой части – 600 мм. ПТУР SS-11 оснащалась крестообразным крылом, двигателем с концентрически расположенными стартовой и маршевой ступенями, имела массу около 30 кг. Возможности применения ракеты расширяла отсоединяемая боевая часть – кроме кумулятивной «Тип 125АС» существовала и противопехотная «Тип 140 АР» осколочного действия.

Низкая (140-190 м/с) скорость полета ПТУР ограничивала скорострельность, поэтому в рубке смонтировали две пусковые установки, выдвигавшиеся рычажной системой через люки в крыше с автоматически открывавшимися створками. Перископический панорамный оптический прицел оператора, установленный между передними люками, поднимался на высоту до 800 мм над крышей рубки. Рядом монтировался перископический панорамный прицел командира, выдвигавшийся на такую же высоту. Наведение осуществлялось с помощью пульта ТЮК. Пусковые установки поворачивались от направления вперед по 90° к бортам и вместе охватывали угол 180° в горизонтальной плоскости. В средней части корпуса размещалась боеукладка на 12 ПТУР. Перезаряжание пусковых установок производилось вручную. Скорострельность составляла всего 1-2 пуска в минуту даже при двух последовательно перезаряжаемых пусковых установках.

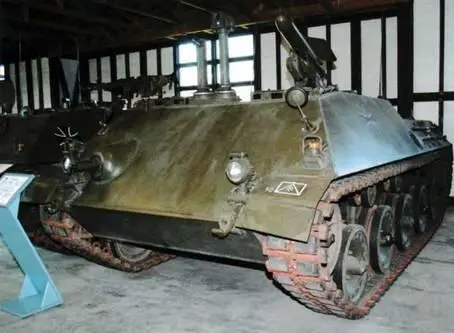

Самоходный ПТРК «Ракетенягдпанцер 2» в музейной экспозиции. Выдвинуты левая пусковая установка с ПТУР SS-11, перископические прицелы оператора и командира. На левом надкрылке нанесен тактический знак 10-й роты самоходных ПТРК.

Хорошая маскируемость машины и нахождение экипажа «за броней» во время пуска, наведения ПТУР и перезаряжания должны были повысить вероятность поражения цели. Оператор мог осуществлять наведение с помощью выносного пульта управления, расположившись вне машины.

Для самообороны в правой стороне лобового листа, перед местом командира машины, разместили 7,62-мм лобовой пулемет в шаровой установке. Еще один пулемет ставился на крыше рубки перед люком командира. Дымовые гранатометы монтировались также, как на «Ягдпанцере».

Вскоре машины перевооружили ПТУР SS-11В1 с полуавтоматической системой наведения (комплекс перешел во «второе поколение»). Прицел дополнили ИК следящим устройством (гониометром), сопровождавшим ракету по излучению теплового трассера в ее хвостовой части. Вероятность попадания возросла, минимальная дальность уменьшилась до 300 м. Зауженная полоса пропускания гониометра и световые фильтры защищали аппаратуру наведения от естественных световых и тепловых помех. ПТУР SS-11B1 также имела сменную боевую часть нескольких типов: кумулятивную «Тип 140АС», многоцелевую кумулятивно-осколочную «Тип 140АР02» (бронепробиваемость 10 мм плюс осколочное действие), противопехотную осколочную «Тип 140АР59». Изменилось расположение приборов наблюдения: на месте оператора установили три перископических смотровых прибора.

Отметим, что руководство бундесвера первым в НАТО приняло на вооружение хорошо бронированный самоходный ПТРК, осознав необходимость его действий в боевых порядках передовых частей и подразделений мотопехоты и танков.

«Ягдпанцеры» заменяли американские танки М41 и М47 в истребительно-противотанковых ротах мотопехотных бригад и 106-мм безоткатные орудия в «тяжелых мотопехотных ротах» мотопехотных батальонов на бронетранспортерах. В результате тяжелая мотопехотная рота (аналог «роты тяжелого оружия») включала два взвода самоходных минометов на БТР и взвод ИПТО; истребительно-противотанковая рота (иптр) в бригаде – два взвода ИПТО и один взвод самоходных ПТРК. Последний оснащался поначалу «Ракетенягдпанцером 1» на шасси БТР HS-30 – в результате в составе роты оказались машины на совершенно разных шасси. На 1965 г. мотопехотная или танковая бригада имела иптр с 12 ИПТО «Ягдпанцер» и пятью самоходными ПТРК «Ракетенягдпанцер 1»на БТР, мотопехотный батальон на БТР – пять (позже восемь) «Ягдпанцеров» и пять «Ракетенягдпанцеров 1».
