Владимир Арбузов - Броненосцы типов “Центурион”, “Ринаун” и “Трайомф”. 1890-1920 гг.

Четыре скорострельные пушки мелкого калибра расположены в батарейной палубе, в носу и в корме, – две из них стреляют прямо по носу и две прямо на корму. На каждом из марсов поставлено по две скорострельных пушки, но на втором марсе фок-мачты поставлена лишь одна.

“Renown” снабжен пятью подводными минными аппаратами и одним надводным в носу.

Рангоут состоит из двух боевых мачт с боевыми же марсами, которых на фок-мачте будет два, а на грот-мачте один.

Расположение котельных отделений было почти таким же, как на броненосцах типа “Роял Соверен”, но из-за отсутствия центрального коридора для транспортировки боезапасов, между котельными отделениями левого и правого борта, обе трубы стояли ближе друг к другу. Позднее подобное расположение применили на броненосцах типа “Маджестик”. Длина котельных отделений равнялась: носовых 40 футов, кормовых 40 футов, длина машинного отделения 44 фута.

Проектная мощность механизмов равнялась 10000 и.с. На испытаниях корабль с легкостью развил проектную 17-узловую скорость. Механики, машинисты и кочегары “Ринауна”, всегда считали, что механизмы броненосца надежны, и не требуют большой квалификации и внимания при обслуживании.

“Ринаун” был прекрасным ходоком во время своей службы, но у него были проблемы на начальном этапе службы, которые решили только после серии экспериментов с винтами. Как решили эту проблему можно узнать из письма механика “Ринауна” А. Уотсона адмиралу Д. Фишеру, от 26 июля 1897 года. Вот что он писал:

“Уважаемый сэр Джон!

Я решил написать вам по поводу состояния механизмов во время маневров.

Вас в то время на борту не было. Происходила постоянная потеря скорости, при той же мощности и числе оборотов, что были достигнуты на испытаниях. Я оцениваю потерю скорости приблизительно в 0,5 узла. Единственное, что изменилось, это толщина лопастей винтов – были установлены более толстые, но они имели такой же шаг и диаметр, как и старые. При этом следует заметить, что днище у корабля было недавно очищено”.

Этот броненосец выглядел как красивый корабль, особенно с его примечательным развалом в носовой части, который увеличивался к носу от башни главного калибра. Его удалось сделать благодаря большему полубаку, которого не было на “соверенах” или на “центурионах”. Линии обводов корпуса “Ринауна” были совершенными, трубы стояли расположенными рядом друг с другом, правда, отсутствовало носовое украшение. Закрытая в средней части корпуса верхняя палуба и два больших боевых марса на фок-мачте и один на грот-мачте, делало его одним из наиболее изящных кораблей викторианской эпохи.

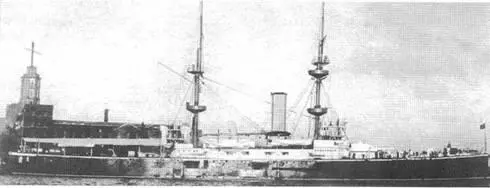

“Ринаун” после вступления в строй. Портсмут, 1896-1897 гг.

На момент вступления в строй “Ринаун” имел следующие тактико-технические характеристики.

Водоизмещение: 11690 тонн (нормальное), 12865 т (полное).

Размерения: длина между перпендикулярами 380 футов (115,82 м), наибольшая 412 футов (124,97 м), ширина 75 футов (22,86 м), осадка при нормальном водоизмещении 25 футов 4 дм, при полном 27 футов 6 дм (8,38 м).

Вооружение: 4 10-дм орудия типа МК IV с длиной канала ствола 40 калибров (боекомплект по 105 снарядов на орудие), 10 6-дм скорострельных орудий МК II (боекомплект по 200 снарядов на орудие), 12 12-фунтовых орудий (боекомплект по 200 снарядов на орудие), 2 12-фунтовых орудия, 12 3-фунтовых орудий (боекомплект по 500 снарядов на орудие), 7 0,45-дм (11,4-мм) пулеметов, 5 18-дм торпедных аппаратов – 1 кормовой надводный, 4 бортовых подводных.

Две трехцилиндровые вертикальные паровые машины тройного расширения, 2 винта, 8 4-х топочных цилиндрических одинарных котлов с возвратными трубками. Запас угля 800 т (нормальный) и 1890 т (максимальный), дальность плавания 6400 миль при скорости 10 узлов.

На корабле имелись следующие плавсредства:

2 56-футовых и 1 40-футовый паровых катера, 1 36-футовый гребной катер, I 40-футовый рабочий катер, 3 30-футовых катера, 1 27-футовый вельбот, 1 30-футовая, 1 28-футовая и 1 24-футовая динги, 1 16-футовый ял и 1 бальзовый 13-футовый плот.

Прожектора: 2 24-дм – по одному на марсе, на каждой мачте.

Якоря: 3 системы Мартина и 2 стоп-анкера. Длина якорной цепи равнялась 2 и 3/8 кабельтова (около 450 м).

Экипаж: в 1903 году насчитывал 651-672 человек, в 1905 году 638 человек, в 1907 году 604 человека.

Общая стоимость постройки составила751206 фунтов стерлингов.

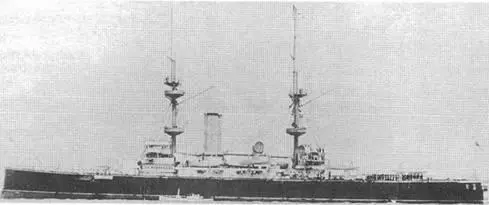

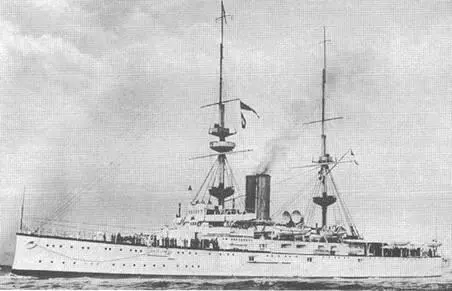

“Ринаун” в ноябре 1902 г. (вверху) и в 1907-1908 гг.

В августе 1897 года с фок-мачты “Ринауна” сняли гафель, на грот-мачте установили семафор. Его можно было отличить от “Барфлера” и “Центуриона” по следующим признакам: закрытой верхней палубе в средней части, отсутствии вспомогательных орудий за щитами в средней части на верхней палубе, большому верхнему марсу на фок-мачте, и прожекторной площадке над ним.

На значительном расстоянии “Ринаун” очень напоминал броненосцы типа “Маджестик”, но были и серьезные отличия. Иной была форма труб, на “Ринауне” они были более тонкими, на его каждом борту было всего по три каземата 6-дм орудий в средней части корпуса на главной палубе, два больших вентиляционных раструба находились в районе миделя (на “маджестиках” их было четыре) и только один боевой марс, расположенный на грот-мачте довольно низко от мостиков.

1898-1899 годы. С 3-фунтовых орудий на боевых марсах сняли щиты.

1900 год. Ремонт на Мальте с февраля по май. Работы производились по указаниям вице-адмирала Д. Фишера, для дальнейшего использования броненосца в качестве флагманского корабля Средиземноморского флота. 12-фунтовые орудия с главной палубы сняли и установили на надстройке в носовой и кормовой частях. С боевого марса каждой мачты, сняли по одному 3- фунтовому орудию, их установили на крышах башен главного калибра. Сигнальный мостик перенесли в корму, и он стал находится за фок- мачтой.

Большую часть вентиляционных обтекателей заменили на виндзейли. Произвели изменения в расположении внутренних помещений. Увеличили размеры гафелей на мачтах, для несения на них большого адмиральского флага.

1902 год. В октябре броненосец подготовили для использования в качестве своеобразной “яхты” во время путешествия графа и графини Коннаут(провинция в Ирландии) в Индию. С Главной палубы убрали 6-дм орудия (на нее они больше не вернулись), сетевое заграждение сняли, оставшиеся вентиляционные обтекатели заменили на виндзейли, установили радиостанцию, вместо ранее установленных флагштоков была смонтирована на грот мачте антенна. Броненосец перекрасили: корпус в белый цвет, трубы и мачты в желтый.
