Учитель.Для того чтобы совершить все перечисленные операции с тюбиком, его выполняют из мягкой жести или пластмассы. Какую функцию выполняет сам тюбик?

Ученик.Наш тюбик выступает в роли упаковки.

Учитель.Сейчас мы с вами постараемся нарисовать эти два предмета. Вы их можете произвольно расположить на парте, но так, чтобы между ними «завязался разговор», ведь они так долго находятся вместе. Наверное, кто-то из них живет мирно и радуется встрече, а кто-то иногда ссорится. Расположите их так, чтобы зрителю сразу стало ясно, в каких они взаимоотношениях.

Примечание.На рис. 71 показаны работы учащихся, выполненные карандашом и гелевой ручкой.

Задачи: углублять знания учащихся в области проектирования дома индивидуальной застройки; развивать графические навыки и умения по выполнению чертежей с отмывками; воспитывать эстетический вкус, чувство меры.

Оборудование

Для учителя : учебные таблицы.

Для учеников : акварельные краски, кисти, карандаши, фломастеры.

Учитель.На прошлом уроке мы закончили выполнение плана нашего коттеджа, определились с количеством комнат, расположением их, со всеми функциональными зонами. Сегодня нам предстоит выполнить фасад дома в соответствии с используемыми отделочными материалами и личными вкусами будущих жильцов.

Дизайнер на чертежах фасадов отражает отделочные материалы в цвете. Этот цвет условный и в то же время соответствует естественной цветовой гамме самого материала. Рассмотрим основные отделочные материалы и то, как они изображаются на фасадах зданий. (Можно показать любые изображения зданий.) Анализ материалов начнем снизу, с фундамента. Что такое фундамент и какую роль он выполняет в домах?

Рис. 71.Рисование предметов в ракурсе. Работа студентов

Ученик.Фундамент – это подземная часть здания, предназначенная для передачи нагрузки на грунт. Большая часть фундамента находится в земле, при высоких фундаментах под домом может быть подвал или в современных домах – гараж.

Учитель.На фасаде всегда видна небольшая часть фундамента, по которому мы можем судить о том, из чего он сделан. Сегодня чаще всего фундаменты делают из бетона, который на чертежах изображается серо-зеленоватым цветом. Поскольку бетон не любит воду, да и недостаточно привлекательно выглядит, его часто декорируют. Самый простой способ – побелка (см. цв. ил. 9), иногда сразу по мокрой поверхности наносят рисунок, он придает определенную фактуру. Посмотрите, как это здание выглядит в черно-белом изображении (рис. 72).

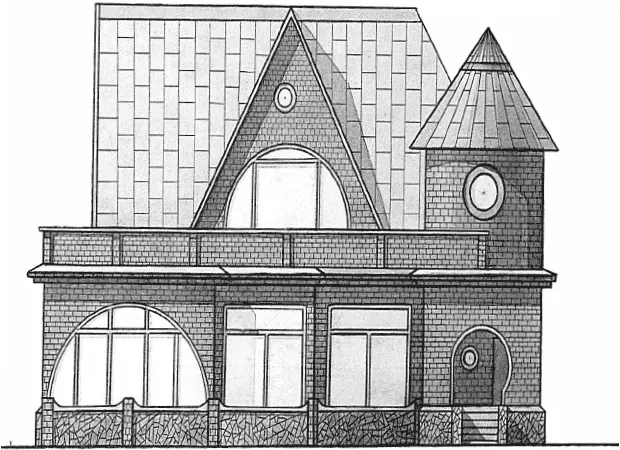

Рис. 72.Пример оформления фасада коттеджа. Работа учащегося

На фундамент опираются стены. На сегодняшний день одним из основных строительных материалов является кирпич, иногда он остается необработанным и тогда естественная его фактура включается в арсенал эстетических средств коттеджа. Обычно на чертежах он изображается терракотовым цветом с использованием краски «марс коричневый». Кирпичики изображаются карандашом, что создает полную иллюзию кирпичной кладки.

Стены могут белиться так же, как фундаменты, для оформления стен чаще применяются цветные штукатурки, они могут придавать дому любую цветовую гамму. На верхнем рисунке (см. цв. ил. 9) – дом зеленый, на нижнем – желтый. Преимуществом штукатурки является тот факт, что в любой момент можно изменить цвет стен, создать новый образ. Верхняя часть стены заканчивается карнизом. Большую функциональную и эстетическую роль в коттеджах играют крыши. Какую функцию выполняет крыша?

Ученик.Крыша служит защитой здания от атмосферных осадков и ветра, от нагревания солнцем.

Учитель.От перегрева лучше служит крыша, состоящая из наружной оболочки, непосредственно подвергающейся воздействию атмосферных влияний. Крышу поддерживают стропила. Такая конструкция позволяет иметь чердак, который располагается над цилиндрической частью дома. При отсутствии чердака кровля совмещается с покрытием, как и в остальной части дома.

Кровельным материалом для крыши может служить кровельная сталь, толь, рубероид, этернит, шифер, черепицы и т. д. На цв. ил. 9 показаны разные виды черепицы. Как правило, черепица традиционно изготавливается из глины и потому имеет терракотовый оттенок. На этом же рисунке внизу дом покрыт кровельной сталью, потому крыша выполнена в серо-голубой гамме. Во всех случаях сделана прорисовка фактуры каждого материала.

В художественном оформлении дома большое значение имеют окна, их количество, величина, форма. В наших проектах одного и того же дома используются разные окна, поэтому дома производят разное впечатление. Скажите, почему автор в своем проекте использовал нетрадиционную форму окон?

Ученик.Форма цилиндрической башни предполагает круглые и полуцилиндрические окна, и даже традиционная форма дверного проема тоже изменяется, делается сверху полуприкрытой.

Учитель.Коттеджи чаще строят за городом на приусадебных участках, где высаживают декоративные или плодовые деревья. При выполнении проектов фасадов дизайнеры часто вводят условное изображение окружающей среды (антураж): рисуют горы, деревья, кусты, дорожки и т. д. Все это способствует более приятному и правильному восприятию будущего объекта (см. цв. ил. 9, внизу). Скажите, почему дерево изображено так просто, лишено объема и цвета?

Ученик.Антураж играет вспомогательную роль и потому должен быть подчинен главному изображению.

Учитель.Итак, вам сейчас предстоит продумать оформление фасада вашего дома. У вас тоже, по конструкции, одинаковые коттеджи, но к концу работы они должны стать яркими и разнообразными. Выберите отделочные материалы, определите цветовую гамму и с помощью акварели и карандаша создайте свой неповторимый образ будущего коттеджа. Если будет необходимо, введите элементы антуража. При оценивании работ будут учитываться правильность и разнообразие выбранных материалов, их гармоничное сочетание в проекте и аккуратность исполнения. Для выявления фактуры материала можно использовать цветные карандаши, капиллярную ручку или тонкие фломастеры.

Макетирование с давних времен имело широкое применение. Еще в глубокой древности изготавливались макеты выдающихся архитектурных сооружений, но выполняли они иную цель – передачу информации о уже существующем здании или сооружении. Макеты чаще всего изготавливали для повтора или изучения опыта строительства. Так, из истории известно, что в XVII в. после первых признаков охлаждения царя Алексея к патриарху Никону последний решил построить себе отдельную резиденцию вне Кремля, недалеко от Москвы – Новый Иерусалим. Он задумал его как религиозный центр, и для большего духовного значения предполагалось возвести копию палестинского Иерусалимского храма. Патриарх Никон послал в Палестину своего лучшего архитектора с целью привезти оттуда необходимые материалы для воспроизведения храма в России. Аверкий Мокеев привез из Иерусалима макет храма, выполненный из кипарисового дерева, а отдельные мелкие детали – колонны, порталы и часть наружной облицовки были выполнены из перламутра, что в натуре соответствовало мрамору. Именно этот макет лег в основу всего Новоиерусалимского ансамбля.
