или «свидетеля» (волосы, обрезки ногтей, капля крови, фотография), использование
определённой символики, влияние на биологические организмы и т.д. Первый прибор
Абрамса — Dynomizer — представлял собой камеру, куда клались «образцы-посредники», и
блок переменных сопротивлений.
Рис. 18. (а) эфирная машина (Etheric Force Machine), разработанная Джоном Кили в 1878 г.
(www.svpvril.com/DisPix/Front-4.gif; фотография: Dale Pond); (б) доктор Абрамс при работе
с «электрической реакцией Абрамса». Помощник используется как биологический сенсор
путём анализа издаваемого звука при простукивании его живота. Один электрод прислонён
ко лбу ассистента, второй соединён через блок переменных сопротивлений со «свидетелем»
больного пациента. Фотография напечатана с разрешения Societa Italiana di Radionica:
www.radionica.it.
«Это был круглый контейнер, изготовленный из твёрдой резины, около трёх дюймов в
диаметре, в основе которого были два электрода, соединённые с землёй. Крышка была
сделана из дисков алюминия со слоями слюды между ними. Провод от крышки был
подключён к коробке с сопротивлениями, которая была соединена с указательным
электродом, с помощью которого пациент или помощник может определить точное
местоположение болезни» [155, с. 26].
Анализируя это описание, нужно отметить, во-первых, наличие дисков, образующих
обкладки конденсатора. Учитывая заземление диска, а также то, что Абрамс в исходных
опытах также заземлял пациентов, мы можем прийти к идее резонансного контура в основе
устройства Абрамса. Можно предположить, что сопротивление в устройстве Абрамса
являлось проводным сопротивлением (реостатом), типичным для того времени, в котором
провод наматывается на основание и бегунок перемещался по намотке — иными словами,
это также выполняло роль переменной индуктивности. В этом случае мы приходим к
эквивалентной схеме последовательного резонансного LC-контура, показанного на рис. 19.
Можно предположить, что место «свидетеля» было между обкладками конденсатора, как это
делалось в более поздних приборах. «Свидетель» изменял диэлектрическое сопротивление
конденсатора, и оператор подбирал частоту резонанса изменением индуктивности
(переменного сопротивления). Таким образом, идея резонансных контуров составила
технологическую линию радионики.
Абрамс был заинтересован не только в установлении диагноза, но и в методе лечения.
Он заметил, что при добавлении в каплю крови больного других веществ —хинина к крови
заряженного малярией, ртути к сифилису — тупой звук исчезал. Кроме того, было замечено,
что электромагнитное поле также прекращало радиацию от больных. Вскоре совместно с
инженером Самуэлем Хофманом Абрамс разрабатывает второй прибор, названный
Oscilloclast. «Пациент подвергается до 200 отрицательных электрических зарядов в минуту и
между ними электромагнитным импульсам в радиочастотном диапазоне» [155]. Этот прибор
также имел блок переменных сопротивлений (то есть резонансный контур), процедура
терапии занимала порядка одного часа.

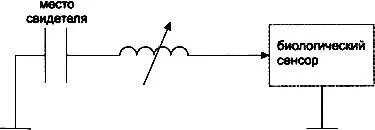

Рис. 19. Эквивалентные схемы первых радионических устройств доктора Абрамса.
Абрамс умер в 1924 году. Работа с радионикой была продолжена несколькими его
последователями, например, Бойдом и Смитом в Англии, которые в 1925 году в независимых
экспериментах подтвердили метод Абрамса. В журнале «The British Medical Journal» от 24
января 1925 года опубликована схема прибора Бойда и ссылка на Dynomizer Абрамса (см.
рис. 20). Из текста работы следует, что эта схема — «wiring of Abrams's apparatus» — была
получена, скорее всего, путём анализа экспериментальной модели устройства, а не от самого
Абрамса. Как мы видим, она во многих деталях напоминает схему на рис. 19. Схема Бойда
также подтверждает идею использования проволочных сопротивлений, образующих LC-
резонансный контур.
Рис. 20. Схема аппарата Бойда и ссылка на аппарат Абрамса, рисунок из «Royal Society Of
Medicine. The Electornic Reaction of Adams. The British Medical Journal», Jan. 24, 1925.
Нужно сказать, что к 1930 году помимо прибора Драун (о котором будет сказано ниже)
было 4 типа радионических приборов, в основе которых лежала идея резонансного контура
Абрамса. Но в этих приборах инженеры уже применяют ламповые усилители, активные
резонансные фильтры и другие схемы того времени, имеющие аналоги в соответствующих
радиоприборах. Один из таких радионических приборов — Calbro-Magnawave, разработки
Calwell и Bronson. Было продано около 1000 экземпляров этого прибора [155]. Другой прибор
— Pathoclast («разрушитель болезни»), разработки доктора Вигглсворта (Dr. J.W.
Wigglesworth), — содержал переменные конденсаторы вместо реостатных сопротивлений и
вакуумные лампы для усиления сигнала (см. рис. 21). Как указывается, это заметно
улучшило качество настройки [154]. Можно предположить, что переменные воздушные
конденсаторы позволяют более точно настраивать резонансные контуры, чем реостатные
сопротивления. В это же время в Огайо был разработан прибор Radioclast, также с
ламповыми элементами. В середине 30-х годов фирма «Art Tool and Die Со» производила
усовершенствованные приборы Calbro-Magnawave, до и после войны было продано
предположительно несколько сотен этих приборов.
Рис. 21. Радионический прибор Pathoclast разработки д-ра Вигглсворта (фотографии:
healingtonic.blogspot.de/2009/05/ my-pathoclast-experience-healing.html и www.kshs.org/kansa-
pedia/cool-things-medical-quackery/10163)
В 30-х годах дальнейшее развитие радионики, также в США, было предпринято Рут
Драун (Ruth В. Drown, 1892-1965), которая разработала новые приборы. Одной из наиболее
интересных разработок была камера, способная фотографировать изображения объектов на

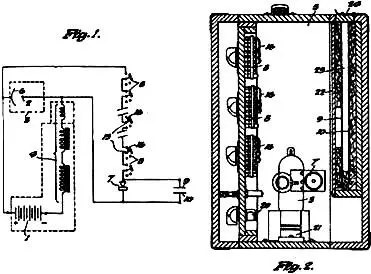

расстоянии. Рут получила британский патент «Method of and means for obtaining photographic
images of living and other objects» в 1939 году. Принципиальная схема её камеры показана на
