Сотрудники отдела, ответственного за изготовление лампы, перепробовали множество вариантов, но... При решении этой задачи методом мозгового штурма обычно намечаются такие направления поиска решения:

1. Устранить воздействие вибрации на лампу. С этой целью предлагаются различные виды подвесок, пружин, амортизаторов, пластичных составов, гасящих вибрацию, вплоть до вынесения лампы из комплекса и освещения места посадки каким-нибудь другим способом (например, вторым спутником).

2. Изменить конструкцию лампы. Характер этих предложений сводится к замене лампы накаливания дуговой лампой типа прожектора, изменению способа крепления лампы (без цоколя) к корпусу станции, усилению той части колбы, которая трескается, и т.д.

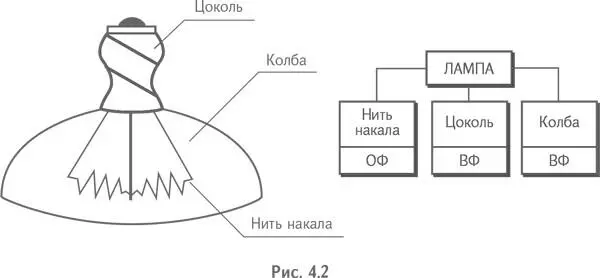

Рассмотрим лампу как систему, основная функция (ОФ) которой — освещать место посадки. Лампа состоит из трех основных элементов — подсистем: нити накаливания, цоколя и колбы (рис. 4.2). Основную функцию системы выполняет подсистема «нить накаливания», создавая световой поток в раскаленном состоянии. Цоколь и колба выполняют вспомогательные функции (ВФ): цоколь держит всю лампу в корпусе станции и соединяет ее с источником тока; колба обеспечивает вакуум, предохраняя раскаленную нить от взаимодействия с кислородом воздуха.

Если вспомнить, что лампа, хотя и проектировалась на Земле, работать должна на Луне, где практически нет кислорода и вполне достаточно своего вакуума, то сразу же возникает вопрос: «А зачем на Луне колба? Давайте ее уберем!» Именно такое решение предложил главный конструктор комплекса «Луна-16» Г.Н. Бабакин, как только ознакомился с проблемой.

Рассмотрим инструментарий, который позволил выйти на такое решение.

Прежде всего был проведен структурный анализ системы, предназначенной для выполнения конкретной основной функции, определен ее состав (подсистемы) и функции каждого элемента. Затем эти функции были перенесены в ту среду, в которой должна работать вся система. Одного этого анализа оказалось достаточно, чтобы найти практически идеальное решение: вся система остается без изменений, а вредное качество исчезает. Назовем задачу, в которой можно реализовать такое решение, минимальной, или мини-задачей.

Сделаем первые выводы:

при анализе ситуации необходимо четко определить ОФ системы, состав системы и элементы, обеспечивающие выполнение ОФ;

для получения идеального решения нужно стремиться устранять элементы, выполняющие ВФ.

Прикинем первую инструментальную цепочку действий при поиске решения проблемной ситуации: формулирование основной функции — определение состава системы и функций отдельных элементов — формулирование идеального конечного результата.

Кратко эту схему можно записать так:

ОФ → Состав системы → ИКР.

Проверим, можно ли использовать эту цепочку мыслительных действий для поиска решения других проблем.

После хирургической операции разрезанные ткани сшивают ниткой — накладывают шов. Но в ушке иголки нитка складывается вдвое, и это утолщение разрывает ткани, особенно тонкие6(рис. 4.3). До недавнего времени на эти разрывы не обращали внимания, так как процесс заживления основного шва шел достаточно долго. Но в последнее время в связи с успехами медицины и фармакологии эти разрывы ткани стали затягивать процесс выздоровления. Как быть?

Лучшая из идей, которую предлагают при решении задачи мозговым штурмом, — соединять нитку с иголкой «в торец». Решение хорошее, но технологически сложное.

Проанализируем ситуацию. Основная функция системы «иголка с ниткой», для выполнения которой эта система была создана, — сшивать разрезанные ткани. Но в процессе выполнения основной функции возникает нежелательный эффект — сложенная вдвое нитка в ушке иголки образует утолщение, которое создает в соединяемых тканях разрывы. Причина образования утолщения — необходимость соединять иголку с ниткой.

Здесь важно обратить внимание на еще один момент: это утолщение существовало всегда, но на него не обращали внимания, так как процесс выздоровления больного зависел от других факторов. Но с некоторого времени к этому соединению стали предъявлять новые, повышенные требования — и возник нежелательный эффект. Конечно, утолщение можно устранить, если не соединять нитку с иголкой: тогда ткани не будут разрываться, но и иголка с ниткой не будут объединены в систему и не смогут выполнять свою основную функцию.

Таким образом, между основной функцией данной системы (сшивать ткани) и нежелательным эффектом (образованием разрывов) существует четкая причинно-следственная связь: ЕСЛИ мы хотим сшивать ткани, ТО должны соединить нитку с иголкой, НО тогда образуются разрывы.

И обратно: ЕСЛИ мы хотим предотвратить образование разрывов, ТО не должны соединять нитку с иголкой, НО тогда не сможем сшить разрезанные ткани.

Отсюда хорошо видно, что попытка обеспечить выполнение основной функции с помощью определенного принципа действия системы приводит к появлению соответствующего нежелательного эффекта. А попытка устранить возникший эффект приводит к появлению нового нежелательного эффекта: в частности, к невозможности выполнять основную функцию.

Возникает противоречие: нитка должна быть соединена с иголкой в ушке, чтобы сшивать разрезанные ткани (выполнять ОФ), и не должна быть соединена, чтобы не возникал нежелательный эффект (утолщение в ушке, которое приводит к разрыву тканей). Иными словами, соединение должно быть — и не должно быть.

Противоречие, при котором к одному состоянию, свойству или параметру системы предъявляются противоположные ФИЗИЧЕСКИЕ требования, называется физическим противоречием (ФП).

Определим условия, при которых можно устранить физическое противоречие. Очевидно, что в идеале иголка, нить и место их соединения должны иметь одинаковый диаметр. Одинаковый диаметр получится, если иголку с ниткой «состыковать» — обеспечить соединение «в торец», но осуществлять такое соединение в операционных условиях слишком сложно.

Уточним функции каждого элемента этой системы.

Основную функцию — «сшивать ткани» — выполняет нить, которая, кстати, стоит значительно дешевле иголки. Иголка же выполняет две вспомогательные функции — прокалывает отверстие и протягивает в него нить. Нельзя ли убрать элемент, выполняющий вспомогательные функции? Можно, если эти функции «по совместительству» будет выполнять элемент, выполняющий основную функцию.
