А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

Технологический процесс эмалирования черных метал­лов (сталь, чугун) имеет свою специфику. В настоящее время он разработан весьма детально в различных вариан­тах. В основном он сводится к следующему: после обычных подготовительных операций по очистке (механической крацовке на щетках и травления в разбавленной серной или соляной кислоте) изделие промывают в проточной воде и вновь крацуют. После этого изделие погружают в горя­чий раствор соды и, не промывая, высушивают. Пленка соды на время предохраняет металл от коррозии. В таком виде изделие поступает в эмалирование.

Различают две эмалевые массы: основную, или грунт, и покровную. Основная обычно имеет черный цвет и значительно превосходит покровную по тугоплавкости. В процессе обжига она не расплывается совершенно, а лишь в густом, текущем состоянии покрывает металл не сплошной связной массой, а пористой. Эта пористость позволяет металлу при нагреве и остывании расширяться и сжиматься, причем частицы основной массы не отделя­ются ни друг от друга, ни от металла. Это обусловливает прочность эмалевого покрытия.

Покровные массы всегда составляются с таким расче­том, чтобы они плавились гораздо легче, чем основная масса (грунт), и чтобы, соприкасаясь, они оплавлялись, образуя между собой своеобразный сплав с постепенным переходом от наружного, чистого, верхнего покровного слоя через смешанный состав к грунту. Покровные массы бывают обычно привлекательных светлых и ярких тонов (белые, кремовые, голубые, зеленые и т. п.). Иногда для наружных поверхностей посуды применяют их смеси, кото­рые образуют при обжиге своеобразные расцветки с пятнами и потеками.

Некоторые особенности имеются и в наложении эмали. Существует два способа: мокрый и сухой. Мокрый спо­соб — наиболее распространенный, применяемый для сталь­ных изделий. Эмаль растирается с водой и наносится на предмет либо опрыскиванием (крупные детали), либо кистью, или простым погружением изделий в сметанообразную массу (мелкие детали). Затем изделие сушат при темпера­туре 40 — 50°С и обжигают. Необожженная эмаль чрезвычайно хрупка, легко осыпается. Следы пальцев и царапины остаются и после обжига. Операция нанесения эмали и обжига повторяется два раза. Сначала наносят и обжигают грунт, потом покровную цветную эмаль.

Сухой способ, или припудривание, применялся в прошлом для чугунных изделий (иногда встречается и сейчас). Он заключается в том, что раскаленный предмет, например чугунную ванну, подвешивают к поворотному крану и быстро (в течение 15 — 20 мин), пока предмет не остыл, припудривают сухой эмалью и обжигают. Если после обжига в эмалевом слое обнаруживаются недостатки, то припудривание повторяют и вновь обжигают.

Интересен способ эмалирования чугунных изделий в процессе их отливки. Для этого форму, приготовленную из формовочной смеси, покрывают изолирующим слоем графита и тщательно выглаживают. На графитовый слой как можно ровнее наводится слой эмали, которая предвари­тельно растирается в тонкий порошок и разбалтывается в водой до густоты сметаны.

Если изделие пустотелое, а отглазурить его нужно также и с внутренней стороны, то эмалью покрывают и стержень.

Иногда эмалевую массу в сухом порошкообразном виде наносят на влажный изолирующий графитовый слой, т. е. просто посыпают влажную поверхность сырой земляной формы (или стержня) порошком эмали и приглаживают. Затем формы сушат и заливают расплавленным чугуном. Отливка должна быть спокойной, т. е. без излишнего газовыделения (в состав эмали не должны входить вещества, способные выделить газы или пары при температуре плав­ления чугуна). Для этих способов используется эмалевая масса, состоящая из кварцевого песка, кальцинированной соды и мела. Для лучшего прилипания массы к форме в массу добавляют глину.

Составы эмалевой массы для эмалирования в процессе литья (в массовых частях) даны в табл. 9.

Таблица 9

Компоненты

Без глины

С глиной

Кварцевый песок

23

34

Кальцинированная сода

11

11

Мел

6

12

Глина

-

5

Эмаль по алюминию

В настоящее время у нас в стране и за рубежом раз­работан ряд технологий эмалирования алюминия. Это отно­сится главным образом к области техники (антикоррозий­ные, защитные покрытия, без учета художественных качеств), а в области ювелирных эмалей по алюминию сделаны пока только первые шаги, но вполне успешные как в художественном, так и в техническом отношении (рис. 18).

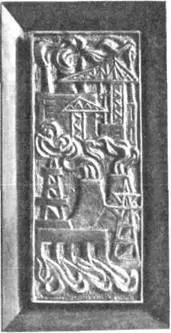

18. Горячая эмаль на алюминии. Учебная работа (1980 г.)

В настоящее время в отечественной практике изготов­лением художественных изделий из алюминия с при­менением горячих эмалей занимаются художественные производства Эстонии (г. Таллин), Армении (г. Ереван), и некоторые цехи экспериментальных ювелирных фабрик при художественных комбинатах Художественного фонда СССР и РСФСР (комбинат «Русский сувенир», комбинат ЭТПК), а также некоторые художники в своих мастерских.

Одной из первых, начавших опыты по применению эмалей для декорирования алюминиевых изделий, явля­ется художница Д Линакс (г. Таллин). Ее работы часто экспонируются на выставках и убеждают в технической воз­можности и целесообразности применения горячих эмалей для декорирования произведений из алюминия.

В ГДР, Венгрии и Чехословакии горячую эмаль исполь­зуют не только в декоративных и ювелирных изделиях, но покрывают горячей эмалью большие гладкие или рифленые листы из алюминия, из которых собираются декоративные стенки и панели.

Технология покрытия алюминия горячей эмалью в основ­ном не отличается от общепринятой для других металлов. Однако для алюминия используются специальные легко­плавкие эмали, выпускаемые Дулевским фарфоровым заво­дом, с температурой плавления 600 — 620°С. В качестве основы используются как литые, так и штампованные или чеканные изделия с соответствующими углублениями, пред­назначенные для заполнения их эмалями. Эмаль прочнее держится, если углубления имеют шероховатую поверхность и глубину не менее 1,5 мм. При приготовлении эмалевой массы следует пользоваться теми же приемами, как и для меди. Однако все операции должны производиться с большей тщательностью и аккуратностью. Например, при наложении эмали необходимо следить за тем, чтобы слой эмали был равномерным и углубления, предназначенные для эмали, были заполнены ровно и плотно, особенно по краям, так как при обжиге эмаль выгорает с краев и там, где слой очень тонок. В то же время, если эмаль положить очень толстым слоем, при обжиге образу­ются бугры и неровности. Недостатки исправляют, добавляя эмаль на выгоревшие места, и повторно обжигают. Следует указать, что обжиг надо производить осторожно и внима­тельно, так как температурные интервалы плавления эмали и самого алюминия очень близки. Поэтому необходимо следить за тем, чтобы муфель не перегревался. Целесо­образно закладывать изделие в печь, нагретую до 550 — 600°С, а затем поднимать в ней температуру до 620°С и поддер­живать на этом уровне до полного и ровного расплав­ления эмали.
