А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

В настоящее время этот прием получил свое дальней­шее развитие. Сейчас в качестве накладок чаще всего применяют серебряную проволоку и зернь. Кроме того, своеобразным новым вариантом, получившим распростра­нение в Европе, являются накладки из эмалевой зерни, т. е. мелких шариков, предварительно сплавленных из тугоплавкой эмали.

Рельефные эмали. Это вид эмалей происходит, по-видимому, от древних выемчатых эмалей и относится еще к XIII в. (Италия), когда на заре Ренессанса появи­лись резные ювелирные изделия с прозрачными синими эмалевыми фонами, окаймляющими рельефные изображе­ния. Позднее рельефы становятся выше, резьба глубже и, наконец, полностью заливают барельефы эмалью. Следует различать два варианта этого вида эмали: просвечивающие и собственно рельефные.

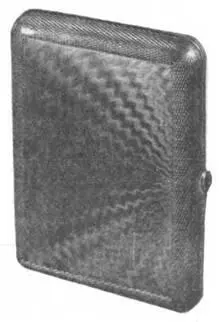

14. Портсигар. Грави­ровка покрыта проз­рачной эмалью

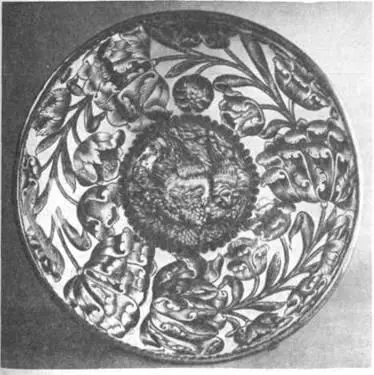

15. Серебряная чаша с расписной эмалью. Сольвычегодск (конец XVII в.)

Техника просвечивающей эмали была известна в XIV в. в Италии, а затем распространилась и в другие страны.

Она заключалась в том, что невысокий, металлический рельеф сплошь покрывался прозрачной (или полупрозрач­ной) эмалью так, что и его наиболее высокие части также были скрыты под слоем эмали. В результате все рельеф­ное изображение просвечивало сквозь эмаль, причем высту­пающие элементы просвечивали сильнее. Получался свое­образный эффект света и тени, эмаль как бы увеличивала глубины рельефа. Сюда следует отнести изделия с грави­рованными гильошированными или штампованными ри­сунками, на которые сплошь наводится прозрачная цветная эмаль (рис. 14). Этот приём применяется и в настоящее время (ордена, значки и др.). Иногда прозрачная эмаль наносится высоко и после обжига создает иллюзию драго­ценного камня.

Собственно рельефные эмали представляют собой че­канные или литые рельефы различной высоты и степени деталировки, сплошь или только частями покрытые эма­лями. Рельефные эмали бывают просвечивающие (на небольших по размеру золотых и серебряных ювелирных изделиях) и глухие (опаковые) (на медных изделиях, а также на изделиях из томпака). Если изделие покрыва­ется прозрачной эмалью, то в углубленных участках рель­ефа она ложится более толстым слоем и создает свое­образный художественный эффект — как бы усиливает тени. Некоторая сложность этого вида работ заключается в том, что при обжиге легкоплавкие эмали могут стекать с высо­ких участков рельефа.

16. Эмалевый портрет К. Э. Циолковского. Современная работа

После наложения глухой эмали на рельеф она может быть дополнительно расписана обычными красками, применяемыми для живописи по эмали, с последующим обжигом.

Расписные и живописные эмали. Этот вид эмалей представляет собой тончайшую миниатюрную живопись эма­левыми красками на металлической основе, покрытой эмалью. Она появляется в Европе в XVI в., а в России — в послед­ней четверти XVII в. (Москва, Сольвычегодск) и начала XVIII в. (г. Ростов Ярославский). Эта техника имеет очень много общего с живописью по фарфору и выполняется теми же красками (рис. 15, 16).

Кроме чисто живописных эмалей существуют еще живо­писные эмали по скани. Они представляют собой филигран­ные перегородчатые эмали, набранные в более светлой гамме, а затем прописанные эмалевыми красками. Эта техника была широко развита и достигла высокого совер­шенства в XV11 в. в Сольвычегодске (рис. 17).

§ 5. ТЕХНОЛОГИЯ ЖИВОПИСИ ПО ЭМАЛИ

Современный технологический процесс живописи по эмали сводится к следующему: из тонкого медного листа изготовляется основа изделия, на котором предполагается осуществить роспись (блюдо, тарелка или пластинка).

В прошлом изделие изготовлялось вручную техникой дифовки, чеканки и монтировки, в настоящее время, при серийном производстве, изделия чаще всего штампуют. После соответствующей подготовки (обезжиривание и травление) лицевая поверхность изделия, подлежащая росписи, покрывается тонким слоем эмали, которая должна служить фоном; в настоящее время это чаще всего светлые тона (белый, голубой), однако в прошлом, например, знамени­тые французские лиможские эмали писались на темном фоне, киевские эмали (XVII и XV1I1 вв.) писались на темно-коричневом, а в Москве в XIX в. — чаще всего на черном фоне.

17. Расписная эмаль по серебряной скани. Фрагмент чаши (конец XVII в.)

Эмаль наносят обычным мокрым способом, следя за тем, чтобы слой был возможно ровнее и тоньше, тщательно просушивают и обжигают. Эту операцию повторяют 2 — 3 раза, пока поверхность изделия не станет совершенно гладкой и ровной. Оборотную сторону изделия (которую не предполагается расписывать) покрывают контрэмалью, чтобы изделие не коробилось. Толщина слоя контрэмали должна составлять половину толщины лицевого слоя [Толщина слоя контрэмали на пластинках из высокопробного золота, лигатуренного серебром, делается такой же толщины, как и на лицевой стороне. Серебро для этой цели малопригодно (лучше использовать медь), но если все же необходимо написать миниатюру на серебре, то оно должно быть самой высокой пробы и толщина контрэмали должна быть, как и на меди, в половину толщины лицевого слоя эмали.]. Подготовленное таким образом изделие поступает к эмаль­еру-живописцу, который переводит на него рисунок и приступает к живописи.

В Ростове (Ярославском) в тридцатые годы XIX в., когда техника живописной эмали достигла наивысшего расцвета, медные пластинки под живопись покрывали вместо эмали массой, которую готовили из белого бисера. Его толкли в порошок, растирали с водой, накладывали на пластинку и обжигали так же, как эмаль. Своего производства бисера в России тогда не было. Фабрика, основанная Ломоносовым, тогда еще не была открыта. Она была организована только после 1753 г. и, просуществовав недолго, после смерти Ломоносова в 1765 г. была вскоре закрыта. Бисер при­возили из Венеции (о. Мурано); его состав представлял собой легкоплавкое стекло на свинцово-щелочном основании. Бисерную массу накладывали и обжигали в три приема (слоя). Все покрытие было однородно по составу и отлича­лось особой прочностью. В дальнейшем, к концу XIX в., Ростовское финифтьевое дело пришло в упадок. Художест­венные качества изделий значительно снизились, оказались забытыми многие секреты, утратились секреты красок, резко ухудшился процесс подготовки эмалевого покрытия пластин (грунтового слоя). Все три слоя покрытия стали делать из различных материалов. Первый слой, который наносили непосредственно на медь, делали из так называемого «бемского» стекла, растертого в порошок, которое изготовля­лось на поташе без свинца; для второго слоя использовали обычную белую поливу, которую употребляют для фаян­совой посуды (песок, поташ, сурик и поваренная соль). Третий, самый верхний слой, по-прежнему делали из толче­ного бисера (1/5 толщины слоя). Это покрытие оказалось недостаточно прочным и при повторных (многократных) обжигах на них часто возникали трещины на глубину всех трех слоев, до медной основы.
