А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

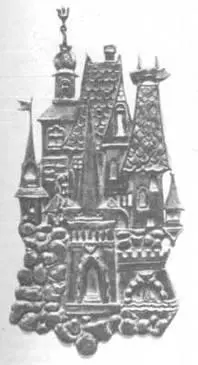

8. Выемчатая эмаль по чеканке из меди. Современная работа

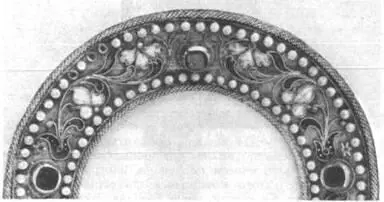

9. Перегородчатая эмаль на золоте. Византия ( XIII в.)

Перегородчатые эмали с перегородками из проволоки. Эти эмали по своей технологии отличаются от выше­описанных тем, что перегородки изготовляются не из листового металла, а из волоченой и затем вальцованной (плющеной) проволоки (0,15 ммХО,6 мм), преимуществен­но, серебряной (чистое серебро). Материалом для изготов­ления основы изделия служило также серебро или, гораздо чаще, красная медь или даже бронза, особенно при произ­водстве крупных изделий, например декоративных ваз, достигающих двух-трехметровой высоты. Примером этой техники могут служить китайские эмали, которые приме­нялись для декорирования самых различных предметов, как плоских (подносы, блюда), так и объемных (вазы, светильники, декоративные фигуры животных и птиц и т. п.). На дифованные из листового металла (серебро, медь) изделия, выколоченные целиком или по частям, по рисунку устанавливают перегородки из серебряной валь­цованной проволоки. После наклейки их не припаивают, а пространства между ними сразу же заполняют эмалью.

10. Перегородчатая эмаль на меди. Современная работа

В процессе обжига клей выгорает, а эмаль сплавляется и перегородки хорошо удерживаются массой самой эмали. Затем вновь накладывается цветная эмаль и вновь обжига­ется. Процесс повторяют, пока углубления не заполнятся до краев. Затем все изделие шлифуется и выступающие части перегородок спиливаются. После шлифовки изделие вновь обжигается для придания эмали блеска (рис. 10). Спильные перегородчатые эмали на серебре или золоте (по технологии, принятой на Ленинградском производственном объединении «Русские самоцветы») после опиловки эмалевого слоя абразивными материалами и тщательной промывки в воде промывают.еще и в растворе плавиковой кислоты (45%-ной — для золота и концентрированной — для серебра). Промывку осуществляют, погружая изделие на 30 — 60 с в раствор в сетчатой корзине из винипласта. Раствор плавиковой кислоты (время работы 100 — 120 ч) ис­пользуется до тех пор, пока на две ванны не образуется оса­док силикатов. После обработки плавиковой кислотой изделие вновь тщательно промывается в холодной и горя­чей воде и обжигается.

Эмаль по скани. Этот технический прием был известен еще в конце XIII — XIV вв. в Италии, откуда он получил распространение в другие страны Европы. Особенно широ­кое развитие этот прием получил в Венгрии в XV в., а для древнерусского ювелирного искусства эти эмали характерны в XVI и особенно в XVII вв. Изготовлялись они из золота, серебра или меди.

Филигранной перегородчатой эмалью украшали самые различные предметы: посуду, ювелирные украшения, лар­цы, коробочки, церковную утварь, оклады икон и др. Перегородки делались из филиграни, сученой и вальцован­ной проволоки, которые набирались по рисунку и напаи­вались на изделие. Затем ячейки, образованные филигран­ными перегородками, заполнялись цветными эмалями и из­делие обжигалось. После обжига эмаль несколько сади­лась и образовывала цветной вогнутый мениск.

11. Эмаль по скани. Се­ребро Москва ( XVII в.)

Иногда эмалью заполнялся только рисунок, а фон оста­вался металлическим (работы московских и новгородских мастеров XVI — XVII вв., рис. 11), иногда фон дополнительно обрабатывался канфарником или просекался (обе операции выполнялись до наложения и обжига эмали).

В других вещах эмалью заполнялся не только рисунок, но и фон (работы мастеров Великого Устюга). На рис. 12 и 13 показаны современные работы.

Оконная (ажурная) эмаль. Возникновение этой разно­видности эмалевой техники в России относится к XIX в. В Италии она была известна в XVI в. Бенвенуто Челлини в своем трактате об искусстве писал об этой технике как об очень сложном приеме. Оконная эмаль представляет собой как бы миниатюрный цветной витраж, работающий на просвет. Оконная (ажурная) эмаль применялась в ювелир­ных украшениях (серьги, кулоны, подвески), а также при изготовлении абажуров, фонарей и лампад.

Основой для перегородчатой оконной эмали служит ажурная филигрань, просветы в которой заполняются мокрой молотой эмалевой массой. Изделие осторожно про­сушивают и немедленно обжигают. Эмаль сплавляется и образует как бы стекло, вправленное в просветы металли­ческого кружева. Такие изделия очень эффектны, если они смотрятся в проходящем свете, и цветные прозрачные эмали чистых цветов напоминают драгоценные камни.

В настоящее время оконная (витражная, как ее теперь часто называют) эмаль производится на Ленинградском объединении «Русские самоцветы» по технологии, разра­ботанной ВНИИювелирпромом. В качестве основы приме­няют золотой сплав 583-й пробы, серебряный 875-й пробы и томпак Л-90. Технологический процесс начинается с подго­товки изделий под эмалирование: их отжигают в муфеле при 400°С, охлаждают при комнатной температуре 1 — 2 мин, отбеливают в соляной кислоте и промывают в проточной воде. После этого их крацуют капроновыми щетками, смо­ченными в 3%-ном растворе поташа и вновь промывают в горячей (60°С), а затем в холодной воде.

Изделие из томпака дополнительно травят в меланже (смесь, состоящая из 730,8 мл концентрированной азотной кислоты, 109,2 мл концентрированной серной кислоты и 20 мл концентрированной соляной кислоты, разбавленной 140 мл дистиллированной воды). Раствор охлаждают. Травление производят в кислотоупорных ваннах до появ­ления блеска на всей поверхности заготовки. Затем заготов­ку хорошо промывают в проточной воде и просушивают. Формы и общие размеры заготовок могут быть самыми различными, но отверстия под витражную эмаль лучше неправильной формы, площадью не более 25 мм2. Диаметр круглых отверстий не должен превышать 5 мм, а перегород­ки каркаса заготовки должны быть одинаковой толщины. Все работы требуют особой чистоты.

Наложение оконной эмали имеет свои особенности. Эмаль наносят постепенно, вручную, с помощью металли­ческого шпателя — бидрошпица методом стекания капли, а излишнюю воду удаляют тампоном из хлопчатобумажной ткани. Затем изделие строго фиксируют на специальной подставке из нихрома или нержавеющей стали и осторож­но (без ударов и толчков) переносят в муфель.
