А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

В зависимости от назначения различают следующие группы чеканов, имеющих различную форму боя.

Канфарники — чеканыс заостренным рабочим концом в форме тупой иглы. На рис. 25 изображены два варианта канфарников: круглый (а) и восьмигранный (б). Канфарники служат для перевода рисунка с бумаги на металл, а также для отделки фонов точками. Изготовляют канфарник как слесарным способом (круглые), так и на токарном станке (восьмигранные). Проще канфарники изготовлять на станке, но восьмигранная форма удобнее в работе. Материалом может служить углеродистая сталь.

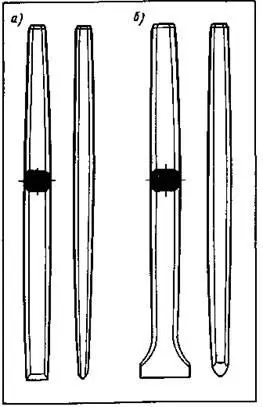

26. Расходники: а — ширина боя до 10 мм; б — ширина боя свыше 10 мм

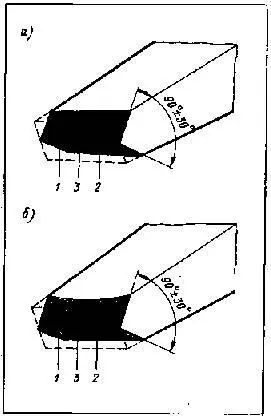

27. Рабочие части рас­ходника: а — прямого; б — полу­круглого

Расходники, или обводные чеканы(рис. 26, а, б). С по­мощью расходника на металле воспроизводят контур рисунка, обводя его по линии переведенного через копи­ровальную бумагу в виде слегка углубленной четкой сплош­ной линии. На листовом металле линия расходки образуется не только на лицевой стороне, но и на оборотной, что помогает следить за рисунком при выколотке рельефа с изнанки. Широкие (толстые) расходники дают более мягкую линию, острые, наоборот, более четкую.

Расходники бывают прямые — для проведения прямых линии и полукруглые с различным радиусом закругления — для обводки кривых линий. На рис. 27 изображены рабочие части прямого (а) и полукруглого (б) расходника. Оба они заправлены под одним углом, только у прямого расходника грани (1) и (2) образуют ребро (3) прямое, а у полукруглого расходника грань (1) выпуклая, что делает ребро (3) дугооб­разным. Чем меньше радиус обрабатываемой линии рисунка, тем меньше должны быть радиус и размер полукруглого расходника. Очень закругленным расходни-ком работать трудно, поэтому его используют только как пуансон — работают отдельными ударами. Такой расходник не будет двигаться плавно и свободно, а если его двигать с усилием, то линия получится состоящей из отдельных отпечатков по форме данного расходника.

Изготовление расходников довольно сложно и требует большого мастерства. Сначала делается поковка из стали, затем ее хорошо отжигают, обрабатывают напильниками и шлифуют. Готовый расходник обязательно проходит закалку и отпуск. После термической обработки рабочую часть расходника дополнительно полируют. Остов должен быть прямоугольным в сечении. Такое сечение остова чекана лучше позволяет управлять им во время работы. Расходники с рабочей частью более 10 мм делаются также с увеличенной рабочей частью, как облые и лощатники. Такой расходник показан на рис. 27, б.

Полукруглые расходники изготовляются в паре с пря­мыми. Это делается для сопряжения прямых и кривых линий при переходе одной линии в другую во время обводки рисунка. Чаще употребляются расходники с углом 90°. Совсем острым делать расходник не следует и лучше после термической обработки слегка притупить его мелкой шкур­кой. Он меньше будет резать металл, лучше скользить, легче чеканить. Для работы необходимо иметь набор рас­ходников всех размеров (от самого маленького до большо­го) от острого до округлого, переходящего постепенно в облый чекан.

28. Облый чекан (бобошник): а — рабочая часть обло-го чекана; б — разно­видности форм рабочей части

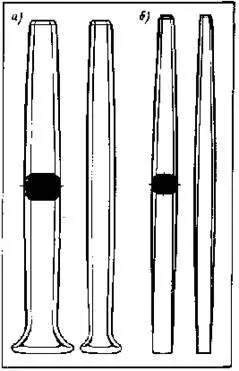

29. Лощатники: а — с расширенной рабо­чей частью; б — с прямой рабочей частью

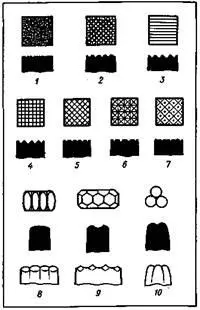

30. «Боевые» концы фак­турных чеканов и рисунок фактур

Чеканы с продолговатым, овальным, бобовидным боем называются облыми или бобошники(«обло» — кругло, древнее русское слово). Это очень большая и разнообразная группа чеканов. Они так же, как и расходники, имеют самые разнообразные закругления рабочей части и размеры. Облые чеканы служат в основном для выколотки рельефа. Они имеют мягкую округленную форму рабочей части (рис. 28, а), и поэтому при выколотке рельефа из листового металла ими можно произвести наибольшую вытяжку рельефа. Изготовление облых чеканов в основном анало­гично изготовлению расходников. Особое внимание нужно обратить на изготовление рабочей части. На ее поверх­ности не должно быть ломаных переходов. Как правило, общая форма облой части должна быть продолговатой, но не обязательно правильно овальной; она может быть и прямоугольной со скругленными углами. На рис. 28, б пока­заны разновидности форм рабочей части облого чекана, из которых видно, что ни на одной из приведенных форм нет острых углов. Все они смягчены, что необходимо при выколотке рельефа.

Группа чеканов с более или менее плоским «боем» называется лощатниками(от глагола лощить). Применяются они для лощения (выравнивания) поверхности, для проработки рельефа с лицевой стороны, шрифтовых ком­позиций, опускания фона и т. д. Лощатники бывают глад­кие или шероховатые и соответственно след от них на металле получается гладкий, как бы кованый, или шерохо­ватый (матовый) — мягкий. Рабочая часть гладкого лощатника должна быть несколько выпуклой с немного округлен­ными углами по всему периметру рабочей части (рис. 29, а, б). Если же углы недостаточно округлены, то во время работы будут оставаться отпечатки рабочей части лощатника на обрабатываемой поверхности металла в виде лесенки, что нежелательно. Фоновые лощатники с матовой фактурой, как правило, бывают небольшого размера и с прямой плоскостью. Чеканы-лощатники с нанесенной на них фактурой не должны быть большого размера, если обрабатывается плоская поверхность, так как при большой площади опоры плохо передается факту­ра на обрабатываемый металл. Если же приходится обра­батывать выпуклую поверхность, можно брать фактурный лощатник и большего размера.

Технология изготовления лощатников такая же, как и облых чеканов. Они могут быть (рис. 29, б) прямыми или с расширенной рабочей частью (рис. 29, а). Такая рабочая часть целесообразна для чеканов толщиной более 7 — 8 мм в средней части остова чекана. Это делается для удобства в работе, экономии материала и выбора более рационального способа изготовления. Следует добавить, что подобная форма рабочей части (для крупных чеканов) позволяет обрабатывать труднодоступные места и в некоторых случаях заменяют «сапожок». Начинающие чеканщики почти всегда делают ошибку при изготовлении подобных чеканов, делая слишком тонкую шейку и большую рабо­чую часть. «Шейкой» называется самая тонкая часть чекана в месте перехода рабочей части к остову. После закалки чекан с тонкой шейкой часто ломается после первых же ударов. Нормальное соотношение размеров шейки соот­ветственно к длине и ширине рабочей части не должно превышать 1 : 2, т. е. если шейка 6X7 мм, то рабочая часть будет приблизительно 12X14 мм (лучше меньше).
