А.В.Флеров Ю.А.Шеманов - ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

Деревянные чеканы обычно заготавливают в большем количестве, чем это нужно для данной операции, так как они быстро разрушаются. На рис. 36 показаны различные варианты деревянных чеканов.

При чеканке различных объемных полых изделий для выколотки рельефа на объемной форме изнутри приме­няются длинные изогнутые чеканы, так называемые крюки и трещотки.Они представляют собой массивные стальные стержни, изогнутые под прямым углом. Рабочие концы крюков делают то более плоскими и округлыми, то более узкими и острыми, но настолько притупленными, чтобы они не прорывали металл. Такие же формы и у рабочих концов трещоток. Изготовляют такие чеканы из углеродис­той инструментальной стали У7 или У8. Для изготовления таких чеканов хорошо использовать упругую пружинную сталь, чтобы во время ударов чеканы меньше деформи­ровались и лучше вибрировали.

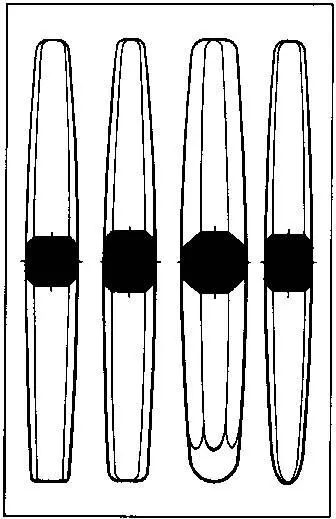

36. Деревянные чеканы

На рис. 37 показана особенность формы трещотки и крюка. Трещотка (рис. 37, а) имеет один рабочий конец, который под углом 90° переходит в длинную прямую штангу. Другой изогнутый конец служит для закрепления ее в рабочем положении в тисках, либо забивается в массивный деревянный чурбан. Крюки (рис. 37, б) в отли­чие от трещоток имеют два рабочих конца, загнутых с обеих сторон прутка. Один делается более заостренным для мелких деталей рисунка, а другой значительно при­туплен, больших размеров, со скругленной головкой. Рабо­чие части таких чеканов никогда не делают в виде расходников и лощатников, так как они предназначены только для выколотки, для создания общего рельефа. Закаливать их следует целиком, с последующим отпус­ком рабочей части до коричневого цвета, а остальной части — с постепенным переходом до синего цвета по всей длине крюка или трещотки.

Общая длина трещотки и крюка зависит от размера изделия, которое чеканится, но не меньше 250 мм в длину. Пруток следует брать сечением приблизительно от 8 до 16 мм, в зависимости от общей длины крюка или трещот­ки. Делать их большего сечения не следует, так как это потребует очень сильных ударов молотка для создания необходимой отдачи, вибрации трещотки. Рабочие части трещоток и крюков не имеют такого разнообразия форм, как обыкновенные чеканы, а делаются только облые, большего или меньшего радиуса.

Кроме необходимого количества различных чеканов для работы нужны чеканные молотки,которые одинаковы по форме, но различаются по массе.

Чеканщик должен иметь минимум три чеканных молот­ка: на 100, 150 — 200 и 400 г. Можно применять и более тяже­лые молотки: для крупных выколоток, для обработки листо­вого металла с большим сечением. Молоток имеет два бойка, из которых один обычно квадратный или круглый, а другой (верхний) — в виде полушара большего или мень­шего радиуса для выколотки углублений в листовом металле, а также для набивки кованой фактуры. Нижний (квадратный или круглый) боек имеет слегка выпуклую сферическую поверхность для того, чтобы получились центральные удары по головке чекана. Отверстие в молот­ке делается с двойным конусным расширением, чтобы ру­коятка сидела плотно и не соскакивала после расклини­вания. Рукоятку, на которую насаживают молоток, изготов­ляют из дерева твердых пород (бука, дуба, березы). Она должна иметь сечение, близкое к кругу и шейке рукоятки, и эллипса — в изогнутой ее части. Такая форма легко и удобно ложится в ладонь и не утомляет руку при многочасовой работе. Насадку рукоятки делают с таким расчетом, чтобы боевая часть молотка стояла вертикально, а утолщенная часть рукоятки касалась плоскости, на кото­рой он стоит (рис. 38).

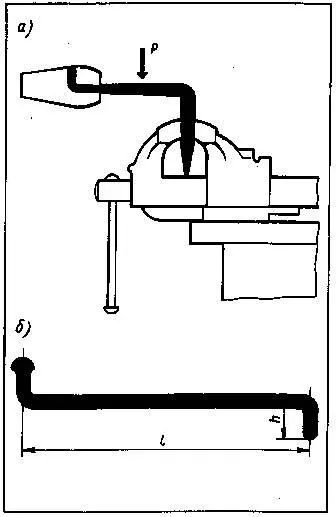

37. Изогнутые чеканы: а — трещотки; б — крюк с двумя бойками

Изготовляют чеканные молотки из углеродистой стали путем ковки с последующей механической, слесарной и термической обработкой. Можно изготовлять молотки и без предварительной поковки, а на токарном станке с последующей небольшой слесарной доработкой отверстия. Этот способ проще, но молоток, изготовленный кузнечно-слесарным способом, имеет лучшую форму и удобнее в работе.

Для закалки чеканный молоток нагревают до 760 — 780°С, а затем охлаждают в воде. Закаливают сначала верхний шарообразный конец молотка, опуская его в воду и оставляя молоток в таком положении до тех пор, пока вода не перестанет кипеть. После этого быстро поворачивают молоток и опускают в воду нижний боек и держат его также до тех пор, пока кипение воды не прекратится. В это время средняя часть успевает охладить­ся до 500 — 600°С, т. е. до темно-красного каления. Тогда опускают молоток в воду целиком и оставляют его до полного охлаждения. Отпуск в этом случае обычно не делается. Если закаленные поверхности напильник не бе­рет, то надо отпустить его, нагревая до первого цвета побежалости.

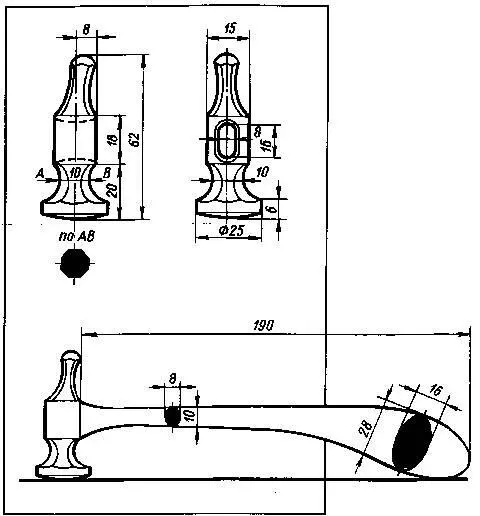

На рис. 38 изображен чеканный молоток в двух проек­циях (массой до 100 г) и общий вид с правильно насажен­ной рукояткой. При насадке рукоятки нужно обратить внимание еще на одну деталь: ось молотка и ось овала утолщенной части рукоятки должны совпадать, не иметь перекосов. В противном случае во время работы удар будет косым, от которого чекан отскакивает в сторону.

Для чеканных работ нужны еще различные подсобные материалы и некоторые приспособления. Смола — для закрепления листового металла при его обработке. Упот­ребляются искусственные смолы, получаемые при пере­гонке нефти (битумы), или естественные (древесные смо­лы хвойных пород ели, сосны), с добавлением наполните­ля. В качестве наполнителя используют мелкую сухую землю, старую горелую формовочную смесь (хорошо про­сеянную), сухую охру, золу и т. п. Приготовить смолу для чеканки можно таким образом: в железный котел уклады­вают чистый и разбитый на куски битум (№ 4, 5 или 6) и нагревают (можно на обыкновенном костре). Когда смола растопится, в нее добавляют очень хорошо просушенный наполнитель (около 70%). Затем смесь тщательно перемешивают до получения однородной массы. Всей массы в котел закладывается примерно до половины объема, так как во время засыпки наполнителя смола начинает поднимать­ся, особенно если земля влажная. Для большей вязкости и мягкости к смоле иногда добавляют воск (до 5 — 10% от общего объема), а для большей клейкости и прочности — канифоль. Надо отметить, что чем мельче структура напол­нителя, тем лучше получается смола.
