Повернув заготовку на 90°, ударяют по выпуклости, которая получилась в результате первого удара. Так,

периодически поворачивая и передвигая заготовку, ее вытягивают.

Таким образом, главное состоит в том, чтобы в про­цессе вытяжки в сечении всегда должен быть квадрат.

Для ускорения вытяжки ковку можно вести на роге наковальни; в этом случае металл будет тянуться (течь) между двух выпуклостей, что способствует более быстрому увеличению длины заготовки.

Другой вариант вытяжки — с раскаткой, или разгонкой. Форма раскатки чаще всего полукруглая. От расположения раскатки на поковке (вдоль или поперек) зависит направ­ление вытяжки.

Вытяжка на конце применяется при изготовлении гвоздей, светцов, пробоев, жиковин и других изделий.

Нагретую заготовку начинают вытягивать, немного от­ступая от конца, и в процессе вытяжки подают на себя. Во время работы нужно следить, чтобы квадрат, который получился в процессе ковки, сходил на конец поковки. Это достигается силой и характером ударов. Заканчивать вытяжку нужно легкими ударами. На рис. 71, а — г показаны приемы вытяжки.

Рубка — операция, посредством которой поковку раз­деляют на части. Для этого заготовку нагревают до темно-красного каления, кладут на наковальню и, наставив кузнечное зубило, прорубают на три четверти ее толщины; перевернув заготовку, вновь наставляют зубило и отрубают сильными ударами. При работе кузнечными зубилами по горячему необходимо при рубке толстых заготовок периоди­чески охлаждать зубило, так как при долгом соприкоснове­нии с нагретым металлом лезвие зубила отпускается. Перед тем как вновь наставить зубило на заготовку, необходимо легким постукиванием о стул наковальни сбить капли воды с зубила.

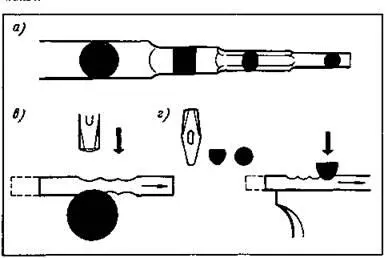

71. Вытяжка: а — последовательность вытяжки; б — вытяжка с кантовкой на 90°; в — вытяжка на роге нако­вальни; г — вытяжка с раскаткой

При работе на лице наковальни зубилами и другими режущими инструментами без подкладки нужно быть особенно внимательным и осторожным и следить, чтобы

заготовка не прорубалась. Это может испортить лицо наковальни.

Разрубка(прорубка) — операция, в результате которой заготовка только надрубается. Этот прием широко при­меняется в художественной ковке. Надрубленные участки отгибаются, вытягиваются, они претерпевают различные виды ковки, после чего превращаются в цветы, завитки или листья. Особенно широко этот прием применяется при изготовлении жиковин, светцов и т. п. (рис. 72).

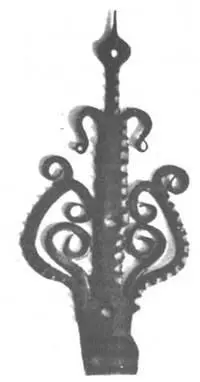

72. Жиковина, изготов­ленная методом раз­рубки

При разрубке заготовку разрубают с одной стороны (лицевой). Первые удары делают легкими; ими только надрубают канавку. Нагрев должен быть слабым — это поз­воляет не торопиться и спокойно раскроить металл. После раскроя материал нагревают и сильными ударами разрубают. Зубило в процессе рубки только в момент удара ставят в направляющий желоб. Удары молотом должны быть редкие, но сильные. Молотобоец должен производить удар в тот момент, когда убедится в правильности установки зубила.

Обрубка (обеечка) — отделение части металла по наруж­ному контуру.

Применяется при ковке декоративных изделий сложной формы: накладок, жиковин и т.д., т.е. там, где необхо­димо обрубить деталь по контуру.

Вырубка — операция, аналогичная обрубке. Применяется для вырубки металла по внутреннему контуру.

Операции обрубки и вырубки аналогичны просечке, с той только разницей, что просечка выполняется по более тонкому листу ручными зубилами и в холодном состоянии.

Зубила применяются разного профиля: полукруглые, прямые, угольные и др.

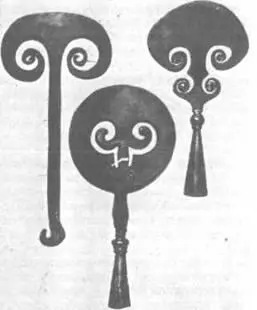

73. Старинные сечки для капусты

Если обрубка и вырубка производятся на наковальне с железной подкладкой, то просечка — на торце дерева.

На рис. 73 показаны изделия, выполненные обрубкой и вырубкой.

Пробивка отверстий.Отверстия в поковках получают с помощью пробивки. Эти операции производятся при высоких температурах. На место, подлежащее пробивке, устанавливают пробойник (бородок) и наносят удары доста­точно сильные, чтобы бородок погрузился на три чет­верти толщины металла.

Место будущего отверстия должно находиться над круглым отверстием наковальни; если оно по величине мало, то используют квадратное отверстие. В результате первых ударов в нижние части поковки под бородком происходит выпучивание. Не вынимая бородка, сдвигают заготовку на лицо наковальни и делают легкий удар по бородку — на выпуклости появится точное очертание места, куда следует поставить бородок второй раз. После извле­чения бородка заготовку переворачивают и бородок, осту­женный в воде, ставят на выпуклость над отверстием, сделанным при первых ударах. Очень важно при этом, чтобы рабочая часть бородка была конусообразной и закан­чивалась небольшой площадкой. Бородок должен по диаметру быть немного меньше требуемого отверстия. Затем в полученное отверстие вставляют оправку с диа­метром, равным требуемому размеру отверстия.

В результате такой пробивки вырубленный участок металла называется выдрой. Если необходимо соединить взаимно пересекающиеся заготовки одинакового сечения, то отверстие разрубают и с помощью бородка разгоняют. Этим приемом пользовались старые мастера при изготов­лении оконных решеток.

При получении отверстий квадратного сечения или другого в круглое отверстие, предварительно нагретое, вставляют оправку нужного профиля.

Для того чтобы получить отверстие в заготовке квад­ратного сечения, идущие через грань, пользуются ниж-ником подкладки, которая удерживает квадрат при ударе на ребро (грани).

Если необходимо сделать отверстие в заготовке круг­лого сечения, стенки которой должны быть равны поло­вине толщины, необходимо легким ударом ручника в нагре­том состоянии сделать плоскость, на которую ставится зубило. Это позволяет заготовку разрубить точно по­средине. Этот же способ применяется и для пробивания отверстий через грань.

При пробивании отверстий, больших по диаметру, чем все имеющиеся оправки, пользуются рогом наковальни. Для этого заготовку разрубают, разводят наибольшей оправкой, надевают в нагретом состоянии на рог и руч­ником проковывают.
