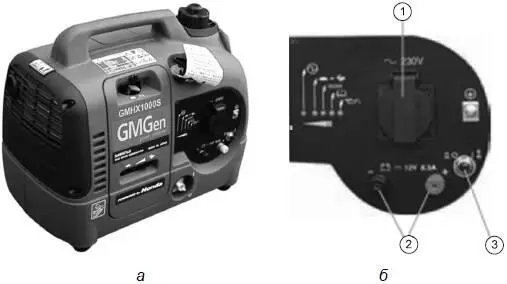

Рис. 2.8. Бензиновая электростанция GMHX1000S и ее панель управления QM130: 1 – 16A розетка (бытовая, 2P+E); 2 – клеммы для зарядки автомобильного аккумулятора; 3 – автоматический выключатель

Технические характеристики бензиновой электростанции GMHX1000S:

• мощность бензиновой электростанции – 1,3 кВА / 1 кВт;

• номинальное напряжение – 230В;

• тип двигателя бензиновый (АИ-92) Honda GXH50 (Япония);

• тип генератора – переменного тока Sawafuji (Япония);

• расход топлива (при нагрузке 70 %) – 0,6 л/ч;

• емкость бака – 3,8 л;

• вес – 14 кг;

• уровень шума на расстоянии 7 м – 66 дБ;

• габариты – 47x27x38 см;

• способ запуска – ручной запуск;

• цена – 37 357,48 руб. (http://www.stroyboard.su/).

Нормальная работа генератора невозможна без хорошей вентиляции. Для очистки воздуха генератор оснащен фильтром, а вот для его постоянной циркуляции необходимо приобрести специальную вентиляционную систему, которая монтируется к устройству. Электронный блок позволит регулировать воздушный поток и препятствовать чрезмерному нагреванию двигателя генератора. Хорошая вентиляция у генераторов с открытой конструкцией, но они очень шумные и поэтому неудобные.

Внимание!

Бензиновые установки категорически запрещено устанавливать в помещении, это обусловлено требованиями пожарной безопасности.

Узнать больше об особенностях и преимуществах выбранной модели генераторов можно из каталогов компаний, производящих эту продукцию. Из компаний, представляющих на рынке России электростанции для использования в качестве основных и резервных источников питания, отметим отечественные: «Энерго», «Вепрь», ЯМЗ и иностранные: Eisemann, Gesan, Geko, Kubota, Energo, Elemax, Wilson.

Возникает вопрос: "Какую фирму следует предпочесть?" Среди множества производителей хорошо зарекомендовали себя генераторы компаний Geko и Eisemann (Германия), SDMO (Франция), "Вепрь" (Россия), Hitachi (Япония) и Blizzer [7].

Традиционно цена на новые генераторы, как дизельные, так и бензиновые, колеблется в пределах от 15 000 до 300 000 рублей. Разумеется, дизельный генератор обойдется вам дороже.

2.3.5. Расшифровка наименования

Все электрогенераторы имеют определенные наименования, в которых зашифрована определенная информация об изделии. Например, расшифровка наименования электроагрегата марки «Вепрь» приведена на рис. 2.9 [8].

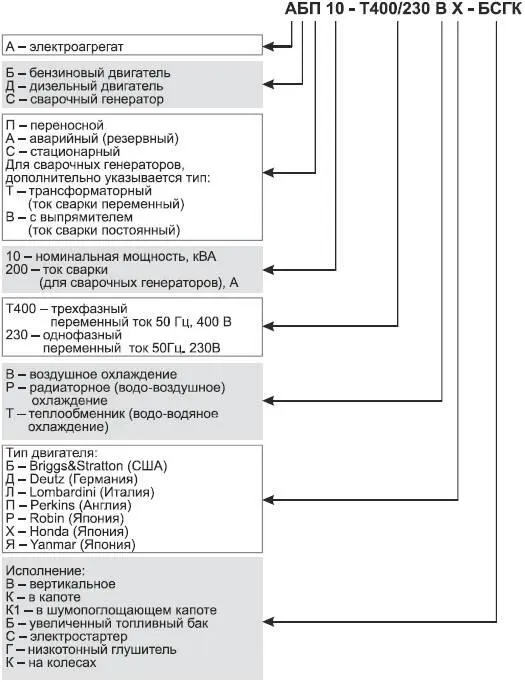

Рис. 2.9. Расшифровка наименования электроагрегата марки «Вепрь»

Информацию об электрогенераторе можно почерпнуть и из шильдика, укрепленного на его корпусе. На рис. 2.10 представлен шильдик с корпуса электрогенератора компании Endress. Табличка содержит все его основные технические характеристики и условия работы, при которых они гарантируются (табл. 2.3). В данном случае речь идет о генераторе мощностью 2000 ВА [9].

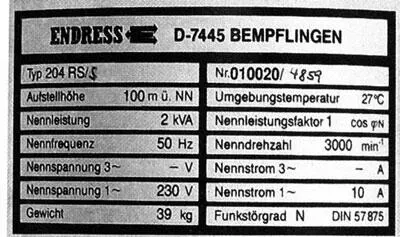

Рис. 2.10. Шильдик электрогенератора компании Endress

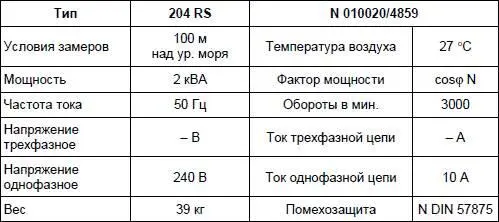

Таблица 2.3. Расшифровка обозначений с шильдика электрогенератора компании Endress

2.4. Коммутация централизованной электрической сети и автономной системы электроснабжения дома

Если по какой-либо причине происходит сбой в централизованной системе электроснабжения, то для бесперебойного функционирования электрооборудования необходимо переключаться на подачу электроэнергии от бытовой электростанции. Осуществить эту операцию можно реверсивным рубильником ABB. Рассмотрим электрическую схему подключения такой электростанции в общую сеть дома для однофазного электрогенератора [10].

Примечание

Следует учесть, что трехфазные электродвигатели запитывать от однофазного генератора нельзя.

Коммутация цепей электроснабжения, по которым происходит подача электроэнергии от централизованной системы и от бытовой электростанции к потребителям, осуществляется с помощью реверсивного рубильника, подключаемого к выходным зажимам однофазного или, как в нашем случае, трехфазного электрического счетчика (рис. 2.11).

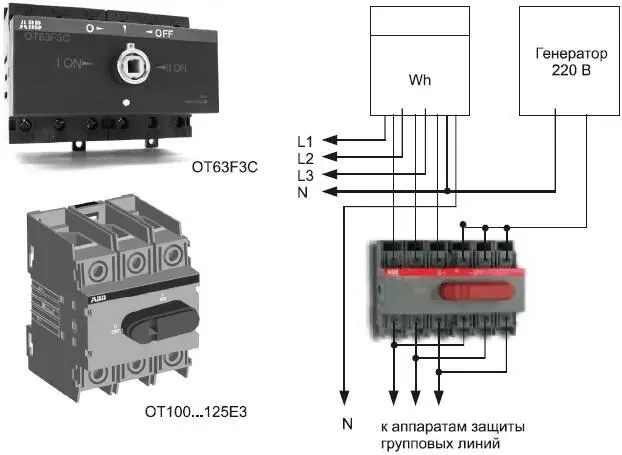

Рис. 2.11. Внешний вид реверсивного рубильника ABB и принципиальная схема коммутации автономной системы электроснабжения дома

Это обеспечивает поступление электроэнергии от генератора в общую сеть дома, минуя счетчик. В левом положении переключателя рубильника питание электроприемников осуществляется от сети 380 В, в среднем – питание электроприемников отключено, в правом – электроприемники запитываются от генератора. В качестве коммутирующего устройства могут быть использованы реверсивные рубильники ABB компании «Стэлмаркет» г. Москва, http://www.stelmarket.ru/katalog/abb_rub.htm (табл. 2.4).

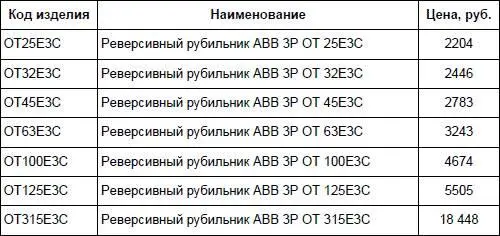

Таблица 2.4. Реверсивные рубильники ABB

Примечание. Приведены цены компании «Стэлмаркет» в г. Москве на 1.10.2010 г.

2.5. Установка бензогенератора или дизель-генератора

2.5.1. Установка бензогенератора

Прочно установите бензогенератор на плоскую горизонтальную поверхность. Убедитесь, что вокруг агрегата достаточно пространства для свободной циркуляции воздуха, необходимой для охлаждения установки. Не устанавливайте бензиновый генератор в замкнутом объеме, выхлопная труба должна быть выведена наружу [11].

Убедитесь, что к выходным разъемам генератора не подключено электродвигателей. Необходимо предусмотреть отвод выхлопных газов, при этом длина металлорукава не должна превышать трех метров (из соображений потерь мощности двигателя). В помещении, где работает бензиновый генератор, нужно быть предельно осторожным: воздерживаться от курения, не проливать топливо, масло и другие горючие жидкости.

Бензогенератор во время работы следует заземлить через стержневой заземлитель, который должен быть выполнен из токопроводящего материала длиной не менее 1 м, диаметром 12–15 мм. Глубина забивания в грунт 500–600 мм. Соединение стержня с клеммой "Земля" на раме агрегата производить с помощью гибкого медного провода сечением не менее 4 мм2 с надежным закреплением. Запрещается использовать для заземления водопроводные, газовые, отопительные трубы и металлоконструкции.
