Наиболее распространенный кабель КГ 3x4 мм2 + 1x2,5 мм2 имеет три силовых жилы и одну дополнительную для заземления. Этот кабель предназначен для питания аппаратов до 300 А. Более мощное оборудование должно комплектоваться кабелем КГ 3x6 мм2+ 1x4 мм2.

Обязательно нужно приобрести сварочную маску и электродержатель.

7.9.3. Требования к сварочным аппаратам для дач

Сформулируем общие требования к сварочному аппарату для загородного дома [10]:

1. Небольшие габариты и вес, т. к. возить сварочный аппарат на дачу и обратно должно быть удобно. Из этого следует, что он должен быть инверторного типа.

2. Потребление не более 5 кВт и работа в бытовой сети с предохранителями 16 А.

3. Цена примерно от 9 до 15 тыс. руб. и хорошее соотношение " цена/ качество".

4. Защита от перепадов напряжения (чем большую просадку допускает аппарат, тем лучше).

5. Простота и удобство в работе (все-таки сварка на даче – занятие больше для души, и промышленный многофункциональный сварочный аппарат приобретать неразумно).

6. Возможность сварки от автономного электрогенератора и наличие защиты от аварийного отключения электропитания. Полезными будут функции "горячий старт", "форсаж дуги" и "антиприлипание", т. к. они помогут даже начинающему сварщику-любителю выполнять сварочные работы, необходимые в загородном хозяйстве.

7. Покупка сварочного аппарата для дачи в специализированных магазинах, где есть достаточный выбор и грамотные консультанты.

Всем указанным требованиям в полной мере соответствуют, например, сварочные инверторы "Сталкер-170" и "Сталкер-140". Эти сварочные аппараты производит компания ООО "Сталкер" (г. Санкт-Петербург, www.svarka-stalker.ru).

Сварочные аппараты серии "Сталкер" выполнены на базе электронного модуля французской фирмы GYS (установлен в наиболее популярных и надежных в Европе сварочных аппаратах типа Welder) [11]. Электронные модули выполнены на базе современных схем инверторных преобразователей. Благодаря наличию мощных транзисторов MOSFET и применению принципа широтно-импульсной модуляции выпрямленное напряжение сети преобразуется в высокочастотное переменное напряжение (100 кГц), которое подается на первичную обмотку высокочастотного трансформатора. На вторичной обмотке получается переменное высокочастотное напряжение, которое преобразуется в постоянное. Такой принцип работы позволяет уменьшить вес оборудования и значительно увеличить КПД. Данные аппараты отличаются стабильной, надежной и эффективной работой, портативностью и низким уровнем шума в процессе сварки.

Миниатюрные электронные компоненты и поверхностный монтаж, а также уникальная конструкция силового блока резко повышают надежность работы сварочного аппарата при значительном снижении веса.

Применение в схеме программного управления на базе современных микроконтроллеров позволяет обеспечить высокий КПД, низкий уровень потребления энергии, мобильность, превосходные динамические свойства, стабильность горения дуги, низкий уровень напряжения холостого хода, саморегулирование мощности дуги, а также три дополнительные функции: быстрый старт (hot start), форсаж дуги (arc force) и антиприлипание электрода (antistick). Все это позволяет быстро освоить сварку любому желающему. Кроме того, эти аппараты адаптированы для работы от автономных электрогенераторов.

Конструкция сварочных аппаратов серии "Сталкер" предусматривает возможность их модернизации для подключения к подающему механизму при полуавтоматической сварке плавящимся электродом (проволока 0,6–1,0 мм) в среде защитных газов или самозащитной проволокой. Для этого предусмотрен соответствующий разъем для связи с подающим механизмом.

Рассмотрим характеристики конкретных приборов.

7.9.4. Примеры сварочных аппаратов

Сварочные инверторы «Сталкер-140» и «Сталкер-170»

В комплект сварочных инверторов «Сталкер» входит аппарат, кабельные вилки (2 шт.) и ремень для переноски.

Дополнительные опции: возможность подключения блока подачи проволоки и осуществления полуавтоматической сварки. Внешний вид аппаратов приведен на рис. 7.16, а их технические характеристики – в табл. 7.2.

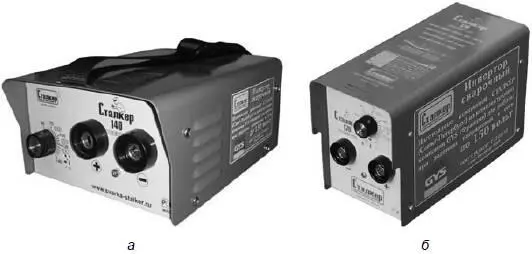

Рис. 7.16. Сварочные инверторы: а – «Сталкер-140»; б – «Сталкер-170»

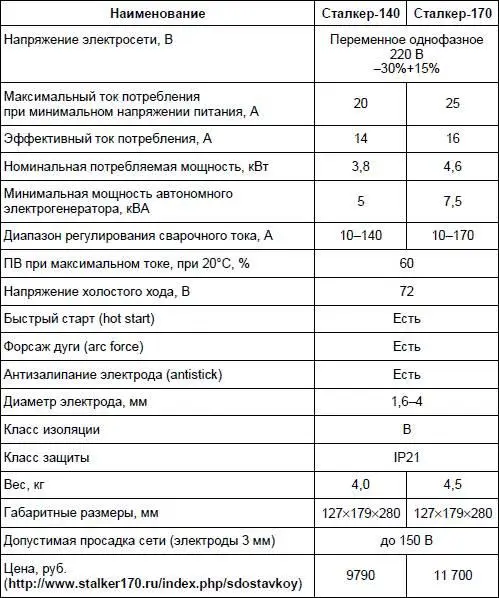

Таблица 7.2. Характеристики сварочных инверторов «Сталкер»

Напряжение питающей сети для инверторов «Сталкер» самого распространенного стандарта – однофазное, 220 В, 50 Гц. Для работы с электродом диаметром 3 мм достаточно автоматических предохранителей на 16 А. При интенсивной работе электродом 4 мм рекомендуется подключать прибор через автомат на 25А.

Защита от просадок напряжения позволяет инвертору "Сталкер" работать при падении напряжения в сети до 150 В. Такие просадки не редкость в районах с выработанными электросетями, небольших населенных пунктах, садоводствах, гаражных кооперативах и т. д. Большинство сварочных аппаратов перестают работать при просадке до 190–200 В, но "Сталкер" держит устойчивую дугу на электродах 4 мм типа OK-46, ОЗС-12, АНО-21, MP3C при падении напряжения до 150 В включительно. Разумеется, качество сварки в этом случае будет не таким как при 220 В, но вполне достаточным для надежного соединения. Эта же особенность позволяет аппарату устойчиво и надежно работать от генератора, что просто не могут большинство представленных на рынке инверторных аппаратов.

Защита от отключения питающей сети – полезная особенность инвертора "Сталкер-170", предохраняющая электронику от повреждений при аварийном отключении электроэнергии. А широкий диапазон регулировки сварочного тока делает возможным практически любой вид бытовой электросварки.

Сварочный аппарат «Терминатор»

Сварочный аппарат «Терминатор» (рис. 7.14, http://www.torus.ru/product/vipraym.html) предназначен для сварки и резки низкоуглеродистых сталей штучным электродом диаметром от 2 до 4 мм, а также для пуска двигателя легкового автомобиля с аккумулятором на 12 В.

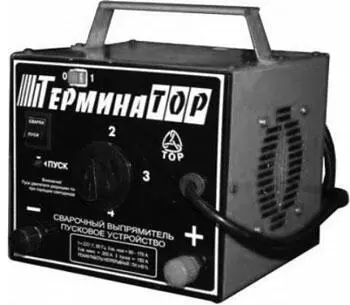

Рис. 7.14. Сварочный аппарат «Терминатор»

Это «классический» сварочный аппарат на трансформаторе с двухполупериодным выпрямителем на выходе. Трансформатор выполнен на тороидальном сердечнике с обмотками из медного провода. Благодаря такой конструкции аппарат имеет малые габариты и вес. Его легко перевозить, особенно, при частой смене места сварки. Ко всему прочему, у него достаточно большой запас по мощности. Принудительное охлаждение позволяет практически непрерывно вести сварочные работы с электродом диаметром 3–4 мм. Рекомендуемые электроды: ОЗС4 или ОЗС12. Аппарат можно использовать в гаражах, на дачных участках и др.
