Анна Шукурова - Архитектурные модели. Очерки истории и мастерства

Рассказ Геродота позволяет уточнить обстоятельства дела. Вероятно, советом была утверждена «парадигма», которой надлежало руководствоваться строителям. Между тем Алкмеониды, пользуясь своим богатством и влиянием, решили превзойти ее и употребили благородный дорогостоящий камень. По логике вещей, эта «парадигма» должна была давать более или менее полное представление о возводимом здании, коль скоро построенный храм получился великолепнее, чем она. Рисунком плана она не могла быть и едва ли могла иметь вид какой-либо другой графической схемы, не способной передать вид здания в трех измерениях. Так же трудно допустить мысль и об идеальной парадигме.

О распространенности практики конкурсов с участием моделей говорит пространная надпись из малоазийского города Кумы, датируемая концом II в. до н. э., где выражена признательность местной зажиточной горожанке Архиппе за то, что она вызвалась оплатить расходы на реконструкцию перекрытия и замену кровли в здании городского совета. Ее поступок был оценен тем более высоко, что, как сказано в надписи, «прошло состязание архитекторов, представивших модели (hypodeigmata), по рассмотрении которых выяснилось, что издержки будут весьма существенными» [48].

Таким образом, одобрив уменьшенную модель будущего здания или чаще – какой-либо значительной части постройки, заключали контракт, и строительство начиналось. Как и рисунки, нацарапанные на стенах возведенной части здания и обычно выполненные в масштабе 1:1 (на стене незаконченного храма в Дидимах близ Милета, в Приене), так и определенная часть моделей делалась в натуральную величину для изготовления архитектурных элементов скромного размера, обычно – для скульптурных деталей. Такого рода модели, необходимые строительным мастерам для воспроизведения, а не для утверждения властями, носили исключительно технический характер, они появляются много раз в надписях под именем «парадигма».

В конце V в. до н. э. в надписи с подробным отчетом об издержках на возведение Эрехтейона указаны выплаты скульптору Агафонору за восковую парадигму листьев аканфа для резных кессонов потолка. В Эпидавре в середине IV в. до н. э. счета Толоса сообщают об уплате мастеру за парадигму водосточного желоба в виде головы льва, серия которых затем должна была быть изваяна в афинской мастерской. Приблизительно в то же время знаменитый договор на строительство Арсенала в Пирее требовал соорудить сто тридцать четыре ларя для снастей в соответствии с парадигмой архитектора [49].

И на Делосе надпись того же века в связи с ионической колоннадой храма сообщает о доставке из Афин каменной парадигмы капители. Существует еще много других примеров. В целом они показывают, что парадигма в древнегреческом строительном лексиконе чаще всего означала объемную модель в масштабе 1:1, выполнявшуюся в ходе строительства, но сам этот термин – или один из его синонимов – мог прилагаться к уменьшенному изображению проекта, в том числе к простому рисунку, как об этом говорят надписи Делоса, в которых упоминается покрытая белой краской доска для парадигмы пропилона.

Уточним сказанное: поскольку греческий архитектурный канон состоял из строго определенных типов зданий, в большинстве своем повторявшихся и потому не представлявших собой ничего неожиданного, постольку модель в уменьшенном виде или общий план постройки не были в действительности необходимы для понимания проекта властями или подрядчиками. Все решалось на основании пояснительной записки (syngraphé), моделей и рисунков в натуральную величину деталей, особенно – скульптурных. Создание моделей или планов постройки или ее частей требовалось только в случаях более сложных конструкций и не таких обычных, как другие.

В подобной ситуации оказались мастера, работавшие в восточной провинции Римской империи во II в. н. э. Об их поисках архитектурного решения свидетельствует единственный до сих пор найденный экземпляр греческой проектной модели. Он обнаружен на раскопках у основания большой лестницы храма «А» в Ниха (селении, расположенном в долине Бекаа на территории современного Ливана). Модель представляет собой блок известняка размером 61 × 64 см в основании, в верхней части которого обозначены элементы священной части этого храма сирийского типа. Очевидно, она должна была наглядно и в масштабе 1:24 представить «подготовительный план (или проект) адитона» («prokentema adytou», как сказано в греческой надписи, вырезанной на ней). Модель эта существенно отличается от того, что было построено в действительности. В храмах сирийского типа в адитоне, располагавшемся в задней части храма, находилась культовая статуя. В Ниха два крыла лестницы ведут на платформу, разделенную колоннадами на три нефа, и с эдикулой в середине. Но если сравнить модель с руинами храма, то можно заметить, что система лестничных маршей, определенная в модели в футах (сокращенно по-гречески po или pod), сокращена и упрощена таким образом, что площадка при входе в среднюю эдикулу занимает практически всю ширину платформы. Более того, согласно граффито из небольших кружков, вырезанных на модели, эта эдикула, окруженная колонками, должна была быть восьмиугольной, но в действительности она была сделана шестиугольной. Таким образом, «проект адитона» играл роль не утвержденного образца для строителей, но был рабочим инструментом, способом изъяснения, дававшим возможность вести дискуссии между мастерами.

К модели из Ниха, несомненно служившей для иллюстрации проекта, можно добавить модель алтаря в Баальбеке, предельно обобщенно показывающую в масштабе 1:30 одну из секций этого сооружения. К сожалению, не сохранилось ничего кроме нижней части от мраморной модели (подиум с шестью ступенями на главном фасаде, стилобат и базы колонн), открытой в Остии и атрибутируемой позднереспубликанской эпохе по причине ее типологического сходства с храмом Портуна на Форуме Боаруме в Риме. Это маленький простильный тетрастиль в масштабе 1:32, поскольку цифры на модели соответствуют отношению 2 футов к 29,6 см. В отличие от вотивных моделей, обычно лишенных центральных колонн на фасаде (прием, позволяющий открыть вид на священное изображение), в модели храма из Остии пронаос – настоящий тетрастиль, перекрывающий вид на вход; и это может быть аргументом в пользу ее интерпретации как проектной модели. К тому же каменные вотивные модели обычно сделаны из одного куска материала, в то время как модель храма из Остии состоит из подиума, прикрепленного к основному объему посредством металлических стержней, укрепленных в просверленных базах колонн.

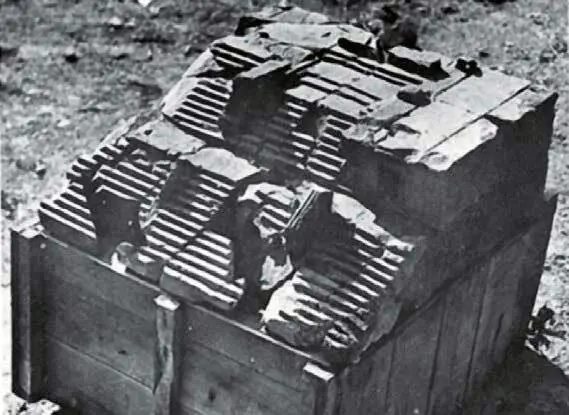

Модель адитона храма «А» в Ниха. II в. н. э..
