Так как колеса устанавливаются с развалом, то они стремятся катиться по расходящимся дугам. Однако вследствие схождения колес они катятся строго в продольной плоскости автомобиля, что устраняет боковое скольжение колес по дороге и уменьшает изнашивание шин. Угол схождения колес не превышает 1°, и измерение его в условиях эксплуатации затруднительно. Поэтому на практике схождение колес определяется как разность расстояний В и Г, которые измеряют между ободьями колес или боковинами шин на высоте их осей. Схождение колес зависит от угла развала и составляет обычно 2—12 мм.

В принципе регулировку углов установки передних колес автолюбитель может выполнить своими силами. Однако работа эта достаточно сложная и ответственная, поэтому мы рекомендуем в данном случае обращаться на СТО или в специализированные мастерские.

Подвеска автомобилей служит для смягчения ударов и толчков, воспринимаемых колесами от неровностей дороги, гашения колебаний рамы или кузова и снижения динамических нагрузок на несущую систему. Подвеска включает в себя три основные части: упругий элемент, амортизатор – гасящий элемент и направляющее устройство. Кроме того, в подвеску легковых автомобилей в виде дополнительного устройства вводятся стабилизаторы поперечной устойчивости.

Упругий элемент связывает раму с передним и задним мостами или с колесами и поглощает удары, возникающие при движении автомобиля, обеспечивая необходимую плавность хода. В качестве упругого элемента применяются листовые рессоры, пружины и скручивающиеся упругие стержни (тор-сионы).

Амортизатор служит для быстрого гашения вертикально-угловых колебаний рамы или кузова автомобиля. Наибольшее распространение получили телескопические амортизаторы двустороннего действия, которые гасят колебания как при сжатии, так и при растяжении упругого элемента.

Направляющее устройство обеспечивает вертикальные перемещения колес, а также передачу толкающих и тормозных усилий от колес к раме или несущему кузову. По типу

направляющего устройства подвески делятся на зависимые и независимые.

При зависимой подвеске (рис. 3.4.2, а) оба колеса жестко связаны между собой мостом, подвешенным к раме. При этом перемещение одного из колес в поперечной плоскости вызывает перемещение другого колеса.

При независимой подвеске колес (рис. 3.4.2, б) каждое колесо непосредственно подвешено к раме или несущему кузову, и перемещение одного колеса практически не зависит от перемещения другого.

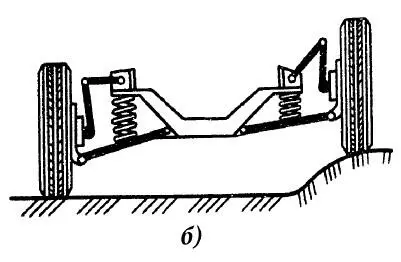

Рис. 3.4.2. Схемы подвесок:

а — зависимой, б – независимой.

Конструкция переднего управляемого моста определяется типом применяемой подвески. Базовой деталью моста является балка. Если она связана с колесами жестко, то мост называется неразрезным (рис. 3.4.2, а ), а если через упругие элементы, то он называется разрезным (рис. 3.4.2, б). На легковых автомобилях применяют разрезные передние мосты с независимой подвеской колес. Все грузовые автомобили имеют обычно неразрезные передние мосты и зависимую подвеску.

Современные легковые автомобили имеют независимую подвеску передних колес. Особенность такой подвески заключается в том, что оба передних колеса не связаны между собой жесткой балкой, а с помощью рычагов на пружинах подвешены независимо одно от другого к раме автомобиля или к подрамнику несущего кузова. Таким образом, толчки, получаемые одним колесом от неровностей дороги, не передаются на другое колесо. Независимая подвеска обладает рядом преимуществ: снижение массы неподрессоренных частей благодаря отсутствию балки переднего моста; предотвращение появления синхронизированных колебаний передних колес; снижение крена кузова при наезде колеса на препятствие; уменьшение опасности бокового заноса.

Существует несколько разновидностей конструкции независимых подвесок. Естественно, что рассказ об устройстве всех типов подвесок, которых насчитывается более десятка, займет слишком много времени и места. Поэтому для примера остановимся на подвеске типа «Мак-Ферсон». Эта конструкция благодаря невысокой стоимости, нетрудоемкости изготовления, компактности, ремонтопригодности получила широкое распространение в автомобилестроении. В частности, подвеска типа «Мак-Ферсон» устанавливалась на автомобили семейства ВАЗ-2108, ВАЗ-2110, A3JIK-2141, а также на множество автомобилей иностранного производства.

Основным элементом подвески является телескопическая гидравлическая стойка 9 (рис. 3.4.3), которая совмещает в себе функции направляющего аппарата и гасящего элемента. Нижняя часть телескопической стойки соединяется через кронштейн 12 с поворотным кулаком 13 двумя болтами. При этом верхний болт 11 имеет у шестигранной головки эксцентриковый поясок, а на резьбовом конце – лыску, на которую надевается эксцентриковая шайба 10. Эксцентриковые поясок и шайба упираются в отбортовку кронштейна стойки, а стержень болта проходит через овальные отверстия поворотного кулака. Такое соединение позволяет регулировать развал передних колес, так как при повороте верхнего болта изменяется положение поворотного кулака относительно стойки.

К нижней части поворотного кулака крепится тремя болтами корпус 21 шарового шарнира, в котором расположена шаровая головка соединительного пальца 33. Его головка охватывается низкофрикционной тефлоновой тканью, залитой в корпусе шарнира смолой. Эта ткань служит подшипником для шарового пальца. Палец своей конической частью входит в отверстие нижнего рычага подвески и крепится самоконтрящейся гайкой.

К приливам поворотного кулака крепится болтами защитный кожух 14 тормозного диска 75. В полости поворотного кулака устанавливается двухрядный шариковый подшипник 20 закрытого типа. Он фиксируется в поворотном кулаке двумя стопорными кольцами 16. На этом подшипнике вращается ступица переднего колеса, крепящаяся на шлицевом хвостовике 18 корпуса шарнира равных угловых скоростей гайкой, под которую устанавливается упорная шайба. Полость ступицы колеса снаружи закрывается колпаком 7 7. Для защиты подшипника от загрязнения к поворотному кулаку и корпусу шарнира приварены грязеотражательные кольца, создающие лабиринтное уплотнение. К ступице колеса крепится двумя направляющими штифтами 19 тормозной диск 75.
