Деннис Шервуд - Видеть лес за деревьями. Системный подход для совершенствования бизнес-модели

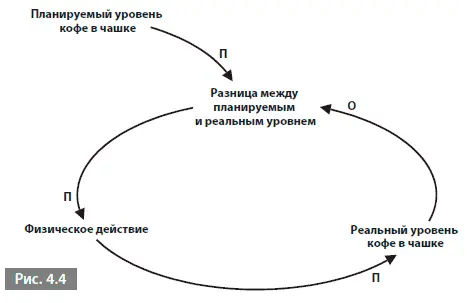

На рис. 4.4 показана еще одна диаграмма цикличной причинности, представляющая наливание чашки кофе.

Наливая кофе в чашку, мы держим в голове его планируемый уровень. Обычно это «почти полная чашка», но может быть и полчашки, и другие варианты. Для этого примера давайте предположим, что нам нужно налить полчашки.

Наливая кофе, мы глазами следим за тем, как его уровень в чашке поднимается, и оцениваем разницу между планируемым и реальным уровнем. С помощью этой оценки наш мозг контролирует физическое действие, в данном случае положение руки, которое в свою очередь определяет скорость наливания. В начале, когда разница сравнительно велика (в чашке совсем немного кофе), мы наливаем довольно быстро, то есть ставим букву П.

Наше физическое действие, конечно, влияет на уровень кофе в чашке, поэтому здесь тоже ставим П. Однако по мере наполнения чашки и подъема уровня кофе разница между планируемым и реальным уровнемсокращается, и мы обозначаем это буквой О. Разница между планируемым и реальным уровнемстановится все меньше, наше физическое действиеослабевает, и уровень кофе в чашкеповышается все медленнее, пока разница между планируемым и реальным уровнемне достигнет нуля. На этом месте наше физическое действиепрекращается, а чашка, как и планировалось, оказывается наполовину полной.

Форма обратной связи, в которой система стремится к определенной цели, называется отрицательной обратной связью , а соответствующие петли называются петлями отрицательной обратной связи или уравновешивающими петлями . Уравновешивающие петли очень распространены. Наполнение чашки кофе, контроль температуры в помещении с помощью термостата, действия, направленные на то, чтобы привести фактические данные в соответствие с бюджетом, – все это примеры уравновешивающих петель в действии.

Хотя все петли обратной связи представляют собой замкнутые петли без начала и конца, некоторые диаграммы цикличной причинности включают элементы, находящиеся за пределами петель, но связанные с ними: например, планируемый уровень кофев чашке в уравновешивающей петле. Такие элементы называются свободными звеньями .

Свободные звенья делятся на две категории:

• входные звенья , представляющие планы, цели или задачи, которые необходимо выполнить, или внешние запускающие устройства системы;

• выходные звенья, представляющие общие результаты работы системы.

Планируемый уровень кофев чашке в уравновешивающей петле – пример входного звена. Оно представляет цель наполнить чашку наполовину. Если вы вернетесь к диаграмме цикличной причинности, относящейся к бэк-офису (см. рис. 2.7), вы увидите три свободных звена: качество обслуживанияи затраты, являющиеся выходными звеньями, представляющими общие результаты работы бэк-офиса, и объем и разнообразие операций, являющиеся входным «запускающим устройством».

Свободные звенья определяют границы системы интересов. Может показаться, что концепция границ системы противоречит целостному подходу системного мышления: если мы хотим иметь целостную картину, то никаких границ быть не должно.

В действительности никакого противоречия здесь нет. Главное – отметить границы в правильном месте, чтобы они охватывали систему интересов в целом, но не включали ненужного или постороннего материала.

Рисовать свободные звенья или нет, зависит от вашего решения, принятого в контексте понимания поведения конкретной системы интересов. Мы стремимся к тому, чтобы избежать ненужной сложности и в то же время не попасть в «ловушку разрезанного слона». Это достижимо, хотя, возможно, вы и наполните несколько мусорных корзин порванными диаграммами, прежде чем выявите точку равновесия для каждого конкретного случая.

Очень редко встречаются диаграммы цикличной причинности, не содержащие свободных звеньев, все элементы которых являются частью той или иной завершенной петли. Гораздо чаще, особенно в диаграммах цикличной причинности бизнес-систем, вы обнаружите ряд взаимосвязанных петель обратной связи, движимых (обычно небольшим количеством) вводных звеньев, представляющих политику и цели, и ведущих к выводным звеньям, представляющим результаты деятельности системы. Эта общая структура подкрепляется диаграммами, которые вы уже видели и которые еще увидите.

Во всех диаграммах цикличной причинности, с которыми мы встречались до сих пор, причинанаходилась у основания стрелки, а следствие– у ее острия.

Более того, каждая связь обозначалась буквой П, если усиление причинывлекло за собой усиление следствия, или буквой О, если усиление причинывлекло ослабление следствия. Являются ли П и О единственными возможными обозначениями, или существуют другие варианты?

Если на секунду задуматься, то станет ясно, что П и О – взаимоисключающие условия, и других вариантов нет. Ситуация, в которой усиление причиныне влечет ни усиления, ни ослабления следствия, не является третьим вариантом, а указывает на отсутствие причинно-следственных отношений.

То, что каждая связь должна обязательно быть обозначена буквами П или О, – это первая из ряда объединяющих концепций в рамках системного мышления, которая закладывает основу для ряда других важных принципов. Следующий из этих принципов касается использования ряда букв П и О в одной петле для определения того, является ли петля усиливающей или уравновешивающей.

Действие уравновешивающей петли – стремление к цели – отличается от действия усиливающей петли, расширяющейся с каждым витком. Почему эти петли ведут себя по-разному? Ответ – в структуре самих петель, особенно в расположении букв П и О вокруг них. Если вы взглянете на усиливающую петлю на рис. 4.3, то не увидите ни одной буквы О, каждая связь там обозначена буквой П.

Однако в уравновешивающей петле на рис. 4.4 имеется одна буква О, и именно она меняет всю картину. Когда петля достигает звена с буквой О, то, что становилось больше (в данном случае уровень кофев чашке), переходит в то, что становится меньше (в данном случае это разница между планируемым и реальным уровнем), и снижает эффект. В усиливающей петле такого снижающего эффекта нет, и петля продолжает раскручиваться, усиливаясь с каждым витком.
