Для человека, незнакомого с ТРИЗ, формулировка ПС звучит непривычно и даже дико.

Требование к формулировке ПС: некоторая часть системы должна находиться сразу в двух взаимоисключающих состояниях: быть холодной и горячей , подвижной и неподвижной , длинной и короткой , гибкой и жесткой , электропроводной и неэлектропроводной, быть и не быть и т. д.

Одно из свойств, удовлетворяет одному из параметров ПТ, а другое свойство – удовлетворяет другому параметру.

ПС – своего рода необычное неравенство. Обычно с помощью неравенств указывается промежуток(или интервал), например,

Графически промежуток представлен на рис. 2.1.

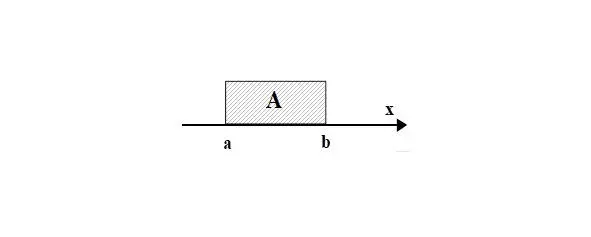

Рис. 2.1. Графическое представление промежутка

Этот промежуток представляет собой зону «А». Обычно в этой зоне и ищут «оптимальное» решение.

ТРИЗ идет совершенно другим путем.

Определяют, каким свойством «с» должна обладать система, чтобы параметр «А» (в ПТ) был наилучший. Обозначим это свойство «С». Далее определяют, каким свойством «с» должна обладать система, чтобы параметр «Б» был наилучший. Обозначим это свойство «анти-С».

Такое конфликтующее действие представляется в виде неравенства (2.2).

Изобразим для наглядности это неравенство на рис. 2.2.

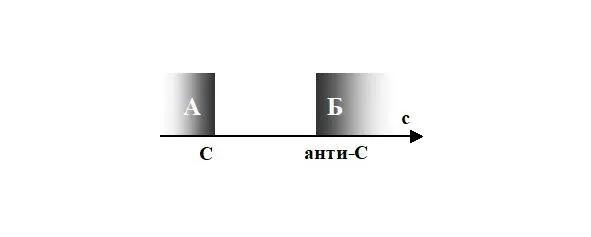

Рис. 2.2. Изображение физического противоречия

Формулировка противоречия свойств требует, чтобы « с»была одновременно в зоне « А» и в зоне « Б», что исходя из графика невозможно (рис. 2.2).

Задача 2.2. Блок питания

Для питания многих электронных устройств используются промышленная сеть переменного тока, хотя большинство их блоков, например, усилитель, генератор и другие нуждаются в постоянном питающем напряжении. По этой причине на выходе блока питания необходим элемент, имеющий противоречивые физические свойства.

ПС: Элемент блока питания должен пропускать переменный ток, поскольку другого источника тока нет, и не должен пропускать переменный ток, поскольку прибору требуется постоянный ток.

Разрешение противоречия

Данное противоречие свойств разрешается в структуреза счет пропускания только положительной полуволны и не пропускания отрицательной. Это осуществляется с помощью выпрямителя, выполненного на диодах, обладающих указанными физическими свойствами и реализующих функцию преобразования переменного тока в постоянный.

Продолжим разбор задачи об автобусе.

Задача 2.1. Автобус(продолжение)

Разбор задачи

Сформулируем ПС для данной задачи.

ПС: Автобус должен быть маленьким , чтобы быть маневренными большим , чтобы вмещатьмного пассажиров.

Более точно, то эти требования не ко всему автобусу, а только к салону .

Следует подчеркнуть еще раз, что в отличие от противоречия требований , принадлежащего всей системе , противоречие свойств – относится только к определенной ее части .

Таким образом, рассмотренные три вида противоречий образуют цепочку, которая определяет причинно-следственные связи в исследуемой системе (2.3).

Теперь, рассмотрев различные виды противоречий, следует еще раз отметить, что решить сложную задачу – значит улучшить необходимые показатели системы, не ухудшая другие. Осуществить это возможно путем выявления ПТ, определения причин, породивших его, или даже причины причин (выявление ПС), и устранения этих причин, то есть разрешения противоречия свойств .

Этап выявления противоречия свойств представляет собой точную постановку задачи. Г. С. Альтшуллер писал (напомним, что противоречие свойств Альтшуллер назвал физическим противоречием): « В физическом противоречии „дикость“ требований достигает предела. Отпадают все варианты, кроме одного или нескольких, максимально близких к ИКР » 5 5 Альтшуллер Г. С. Творчество как точная наука . Теория решения изобретательских задач. – М.: Сов. радио, 1979. – 184 с. – Кибернетика (С. 50). .

В качестве основных способов разрешения ПС можно назвать способы разрешения противоречивых свойств:

– в пространстве;

– во времени;

– в структуре , в частности, фазовые изменения, например, агрегатное состояние ;

– по условию .

Продемонстрируем эти способы разрешения ПС.

Задача 2.3. Очки

Условие задачи

Людям с плохим зрением нужно иметь две пары очков. Одни, чтобы смотреть в даль и другие, чтобы смотреть вблизи, например, читать. Очень неудобно постоянно менять очки. Как быть?

Разбор задачи

ПП: Как улучшить удобства использования очков?

ПТ: Противоречие между необходимостью хорошо видеть вдали и вблизи, и удобством использования очков (смена очков).

ПС: Должно быть одна пара очков , чтобы было удобно их использовать (не менять очки), и должна быть две пары очков (с разными типами линз) , чтобы хорошо видеть вдали и вблизи.

Решение задачи

Разрешим ПС, разделяя противоположные свойства:

В пространстве.

Используются бифокальные очки (рис. 2.3). Большая часть линзы для дали, а сегмент нижней части линзы для близких расстояний (для чтения).

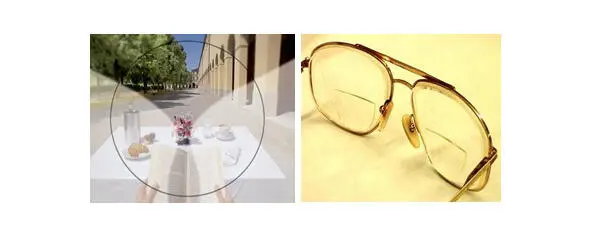

Рис. 2.3. Бифокальные очки

Задача 2.4. Пластырь

Условие задачи

Раны заклеивают пластырем, но когда его снимают, то образовавшаяся корочка срывается вместе с пластырем. Как быть?

Разбор задачи

ПП: Как не допустить срыва свежей корочки?

ПТ: Противоречие между необходимостью заклеивания ранки и срыва свежей корочки.
