Но при составлении проекта современного судна приходится иметь дело и со стальным корпусом, и с различными механизмами, и с электрооборудованием, и с приборами судовождения. Знать все эти разнообразные элементы судна одинаково хорошо не может никто. Вот почему судно проектируют не один, не несколько человек, а сотни конструкторов самых разнообразных специальностей, собранных в конструкторские бюро. Они работают в огромных чертежных залах. В их распоряжении богатые технические библиотеки, лаборатории, умные счетные машины, мастерские и бассейны для испытания моделей судов.

Разработка проекта — дело очень сложное и долгое. Бывает, что она тянется дольше, чем постройка судна. Вообразите себе такое гигантское сооружение, как современный двенадцатипалубный теплоход длиною в 300 метров. Ведь это целый плавучий город, со множеством мощных механизмов и сложных приборов, электростанций, сотнями жилых и служебных помещений, — словом, со всем тем, что потребуют четыре — пять тысяч его «жителей». Но этот город не стоит, а двигается по волнам океана, да еще со скоростью 60 километров в час! Такой корабль собран из десятков тысяч различных частей — от огромных, как дом, стальных конструкций корпуса до самых точных и мелких деталей аппаратуры.

От каждой из деталей, оттого, как они пригнаны друг к другу, зависит судьба судна, а значит, жизнь сотен и тысяч людей. Исправить какой-либо изъян при шитье костюма легко. А попробуйте перекроить и переделать уже собранный узел механизма или корпуса судна, изготовленный из твердого металла! Вряд ли что из этого выйдет. А если и выйдет, то с большими трудностями и затратами денег.

Поэтому нужно все предусмотреть и распланировать заранее — на бумаге, на чертежах.

Чтобы строить судно, надо до мельчайших подробностей знать, как оно будет выглядеть и что потребуется для его оборудования и оснащения. Сколько и каких материалов для него понадобится.

Нужно быть уверенным заранее в его прочности, в том, что оно возьмет именно столько груза, сколько предполагается, в том, что плавание будет и безопасным и быстрым.

Мы уже знаем, что быстроходным можно сделать любое судно, если установить на нем соответствующей мощности двигатель. Но так делать нельзя. Ведь такой двигатель иногда будет весить и занимать места столько, что судну некуда будет и грузы брать.

А если увеличить размеры судна, чтобы груз все-таки взять, то увеличится сопротивление воды движению судна.

И придется, чтобы не уменьшать скорости, ставить двигатели еще мощнее прежнего. Выход из этого заколдованного круга один: нужно правильно сочетать все эти противоречащие друг другу стремления. Чтобы, например, ни скорость не увеличивалась в ущерб грузоподъемности, ни наоборот. Как же разрабатывается проект судна? Но прежде познакомимся с устройством его корпуса.

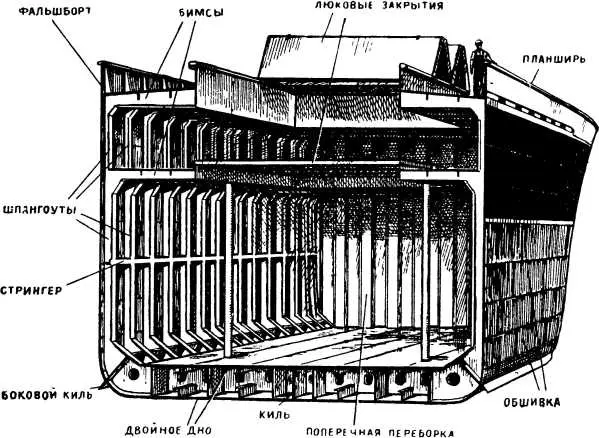

Набор грузового судна.

Он состоит из стальной оболочки, не пропускающей внутрь судна воду, и скелета, подкрепляющего оболочку. Стальная оболочка судна — это наружная обшивка, а также настил палубы. Плотно обтянуть скелет обшивкой нелегко. Поэтому наружную обшивку и настилы палуб изготовляют не из одного полотнища, а из многих отдельных листов. Каждый ряд листов по длине судна называют поясом или поясьем. У каждого пояса наружной обшивки свое название: горизонтальный киль, днищевой, скуловой, бортовой, а верхний пояс — у верхней палубы — называют ширстреком. Правда, выше ширстрека есть еще пояс — фальшборт, но он гораздо тоньше остальных поясов обшивки, да и назначение его совсем другое: без фальшборта плохо пришлось бы и людям и предметам, находящимся на открытой палубе. Их бы смыло за борт набежавшей волной.

Настилы палуб, как и наружная обшивка, тянутся вдоль судна параллельными поясами. Иногда стальной настил покрывают сверху деревянным, чтобы не скользила нога.

Скелет судна образуется так называемым набором корпуса. Главная часть набора — вертикальный киль. Это длинная и высокая полоса, опирающаяся на горизонтальный киль. Она сварена из отдельных листов и идет вертикально по всей длине судна. В оконечностях судна к вертикальному килю присоединяют прочные наклонные брусья из литой и кованой стали. Носовой брус — форштевень, а кормовой — ахтерштевень. С обеих сторон вертикального киля идут несколько таких же продольных полос, но они меньшей толщины и длины. Это днищевые стрингеры. А поперек судна установлены флоры. Днищевые стрингеры, флоры и вертикальный киль несут на себе сплошной стальной настил — внутреннее дно. Этот настил, как и палуба, состоит из продольных поясов. А между ним и наружной обшивкой днища образуется междудонное пространство. Часть днищевых стрингеров и флоров имеет отверстия для облегчения веса и для того, чтобы мог пролезть человек. Другая часть — без отверстий. Таким образом, все междудонное пространство делится на множество изолированных отсеков. В этих отсеках хранятся топливо для котлов, смазочное масло, пресная вода, водяной балласт.

Продолжением флоров выше внутреннего дна являются часто расставленные поперечные ребра — шпангоуты. На них и накладывают листы бортовой обшивки. Шпангоуты по длине судна скрепляются мощными продольными балками, которые называют бортовыми стрингерами. По высоте борта ставят два, три и даже четыре бортовых стрингера. Верхние концы шпангоутов поперек судна — с борта на борт — соединяются горизонтальными балками — бимсами. На бимсы, как пол на междуэтажное перекрытие, ложатся стальные настилы палуб. А бимсы скрепляются продольными горизонтальными ребрами — карлингсами, которые в свою очередь подпираются вертикальными стойками — пиллерсами.

Важной частью корпуса судна являются поперечные переборки. Существуют правила, которые предусматривают определенное количество и порядок расположения переборок, смотря по тому, какого размера судно и для чего оно предназначено. Конструкция переборки довольно проста: это полотнище, подкрепленное вертикальными и горизонтальными ребрами — стойками.

А на танкерах новой постройки переборки стали собирать из гофрированных листов. Тут обходятся без всяких стоек, но прочность переборки не уменьшается.

Разрабатывая проект судна, проектировщики решают две задачи: определяют его основные характеристики и дают судостроительному заводу необходимые чертежи и другие документы для строительства.

Заказчик пришел в ателье мод, чтобы сшить себе костюм. Ему предлагают журнал модной одежды. Выбрав какой-то образец, он не удовлетворяется этим и выставляет закройщику дополнительные требования. Точно так же и заказчик будущего судна предъявляет конструкторскому бюро много требований. Все эти требования объединяются в специальный документ, который называют техническим заданием на проектирование. В нем записано: для чего предназначено судно и, если оно грузовое, сколько груза должно брать, с какой скоростью ходить.
