Николай Болгаров - По морям, по волнам

Когда составляют техническое задание, указывают наиболее выгодные характеристики будущего судна, чтобы они были лучше, чем у ранее построенных судов подобного типа. Получив техническое задание, приступают к проектированию. Вначале разрабатывают эскизный проект. В нем определяют главные размерения и водоизмещение судна, его мореходные качества, форму обводов и прочность корпуса, прорабатывают несколько вариантов расположения помещений и механизмов, рассчитывают мощность и выбирают тип главного двигателя. Одновременно выполняют несколько эскизов, дающих общее представление о судне в целом.

При этом конструкторы следуют мудрому совету великого художника и ученого средних веков Леонардо да Винчи:

«Когда имеешь дело с водой, прежде посоветуйся с опытом, а потом с разумом». Они обращаются к опыту уже построенных судов, выбирая среди них подобный тому, который собираются проектировать. Характеристики выбранного судна и являются исходным материалом для проектирования.

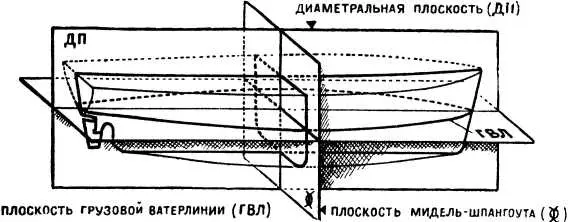

Три основных плоскости теоретического чертежа.

Очень важно выбрать подходящую форму корпуса судна. Ведь он не прямоугольный «брусок», прямых линий у него очень мало. Придать криволинейному корпусу плавную, обтекаемую форму — это значит обеспечить судну высокие мореходные качества. Для этой цели вычерчивают так называемый теоретический чертеж.

Теоретический чертеж — весьма важный проектный документ. Например, он позволяет вычислить водоизмещение судна, произвести расчеты мореходных качеств: плавучести, остойчивости, непотопляемости, ходкости… По нему изготовляется модель судна, которая испытывается в опытовом бассейне. А во время постройки судна теоретический чертеж — основа для раскройки деталей корпуса.

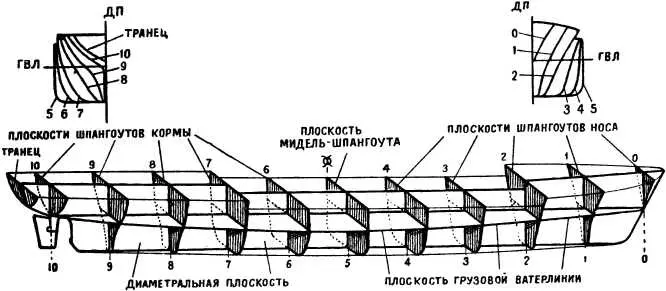

Объемная схема теоретического чертежа.

По теоретическому чертежу разрабатывают чертежи общего расположения судна. Тут конструкторы проявляют много изобретательности. В самом деле, нелегко разместить многочисленные помещения, механизмы, различные устройства там, где на учете каждый кубический метр объема. На обширной территории фабрики или завода это не вызвало бы никаких затруднений. Особенно сложно разместить оборудование машинного отделения. И не только разместить, но дать возможность удобно их обслуживать и даже ремонтировать. Для этого иногда делают макет машинного отделения Его сооружают в натуральную величину отделения — из дерева. А внутри него, в строгом соответствии с чертежами общего расположения размещают изготовленное из дерева или жести оборудование.

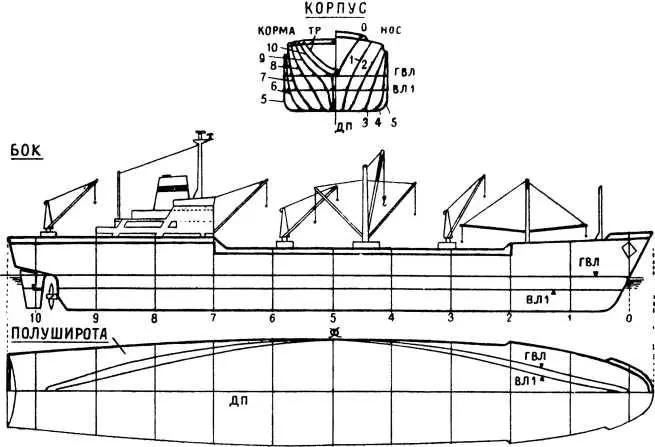

Теоретический чертеж быстроходного грузового судна.

Опытный инженер-судостроитель хорошо представляет по эскизному проекту контуры будущего судна. Он мысленно проходит по жилым и служебным помещениям, спускается в машинное отделение и трюмы. Правда, отдельные детали судна еще не совсем ясны, многие подробности на чертежах не указаны. Не совсем точно распланированы и помещения. Не беда! Все это можно доделать в следующем этапе проектирования — при разработке технического проекта. Тут окончательно уточняются чертежи общего расположения, производят планировку всех помещений в надстройках, размещают якорное устройство, спасательные шлюпки, мачты с грузовыми стрелами, разрабатывают схемы всех судовых трубопроводов, дополнительно решают многие другие задачи.

Быстроходное грузовое судно.

Судно постепенно «строится» на бумаге, приобретает все более законченный вид. Вот оно уже «построено» — в виде чертежей, расчетов, описаний. Однако по этому проекту невозможно изготовлять корпус, механизмы, различные устройства, приборы. Нужны рабочие чертежи. Их изготовление — самая ответственная и трудоемкая работа конструкторов. Рабочие, получив такие чертежи, превращают замыслы проектировщиков в готовые детали, узлы, части корпуса и машин, наконец, в целое судно.

Потом появились скоростные способы размножения чертежей. Например, с помощью специального аппарата можно фотографировать чертежи и рассылать заводам фотопленки. По мере надобности завод сам отпечатает любое количество фотокопий. И что важно, — чертеж фотографируют на фотопленку прямо с карандашного оригинала, выполненного конструктором. Для чертежей создаются портативные картотеки с микрокадрами. С них при помощи электрографической машины можно за несколько секунд отпечатать чертеж в любом масштабе на обычной бумаге.

Рабочих чертежей для одного судна — многие тысячи экземпляров. На заводе не ждут, пока будут готовы все, а приступают к постройке после получения первой партии чертежей.

Каждое судно во время своей постройки переживает три особенно важных события. Это закладка, спуск со стапеля на воду и подъем государственного флага. Между этими событиями бывают разные промежутки времени. Все зависит от размеров и сложности оборудования. У крупных судов каждый промежуток тянется по многу месяцев, у мелких — от закладки до подъема флага проходит всего несколько недель. Закладку производят тогда, когда корпус начинают собирать на стапеле. Внутри корпуса закладывают пластинку, на которой гравер написал: где и когда заложено судно, как его назвали.

Прежде постройку судна начинали с разбивки его корпуса на плазе. Плаз — это огромный зал длиною 200–300 метров. Его деревянный, идеально гладкий пол покрыт светло-серой масляной краской. На этом полу специальным рейсфедером наносили, согласно теоретическому чертежу, все очертания корпуса судна в натуральную величину. Создавалась как бы гигантская выкройка. А с нее снимали потом выкройки для каждой детали или узла. Такими выкройками служили длинные гибкие рейки, шаблоны, каркасы. Часто выкройки делали, как и при шитье костюма, в виде эскиза на бумаге. Раскройку деталей по этим выкройкам выполняли в корпусообрабатывающем цехе. Каким же образом?

Вот разметчик уложил с помощью крана на рабочий стол большой стальной лист. Смотря на лежащий перед ним эскиз, он уверенно наносит на лист линии контура детали, или, наложив шаблон, обводит его острой стальной чертилкой. Подручный разметчика легкими ударами молотка по заостренному книзу стержню — керну — делал эти линии отчетливыми и надолго сохраняющимися. Каждая деталь, намеченная и замаркированная такими точечными линиями, поступала на участок обработки.
