При ходе отдачи жидкость из корпуса 10 поступает в нижнюю полость цилиндра через перепускной клапан 24. По мере перемещения штока поршня часть жидкости просачивается через зазор между штоком и втулкой крышки 31. Для удаления этой жидкости и снятия ее давления на сальник в крышке предусмотрены два канала, по которым жидкость стекает в корпус 10.

Колёса – представляют собой пневматические устройства, обеспечивающие возможность движения автомобиля, смягчают толчки, возникающие при движении по неровностям дороги, а также изменяют направление движения и передачу вертикальных нагрузок на дорогу.

Различают ведущие, управляемые, комбинированные и поддерживающие колёса. Ведущие – преобразуют крутящий момент двигателя в силу тяги и свое вращение в поступательное движение автомобиля.

Управляемые – придают автомобилю соответствующее направление движения.

Поддерживающие – применяются на автомобилях с передним приводом, прицепах и полуприцепах для восприятия вертикальных нагрузок от рамы транспортного средства.

Комбинированные – являются и ведущими и управляемыми и выполняют их функции одновременно.

Автомобильное колесо (рисунок 4.33, а) состоит диска 2, обода 4, шины 3 и крепится к ступице 1 моста автомобиля.

По устройству соединительной части колёса делятся на три типа: – дисковые, бездисковые, спицевые. Наибольшее распространение на автомобилях получили дисковые колёса, ободья которых могут быть глубокими неразборными или плоскими разборными. На большегрузных автомобилях применяют дисковые и бездисковые колёса с плоскими разборными ободьями (рисунок 4.33, в ) для облегчения монтажа и демонтажа шин.

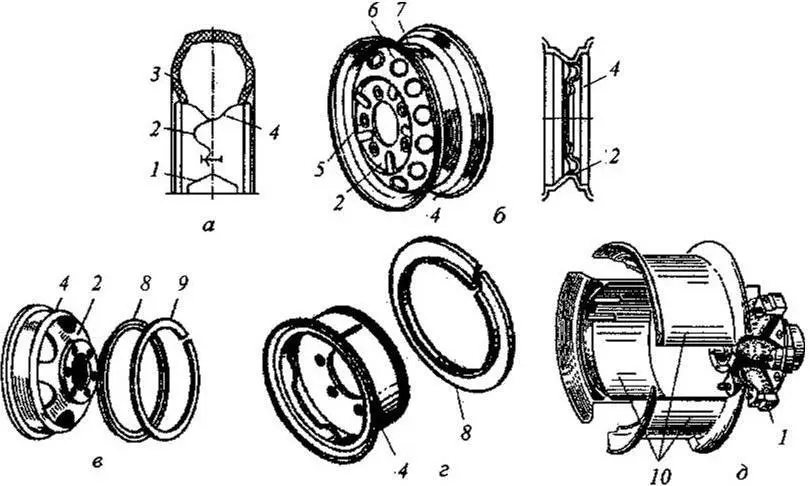

Рисунок 4.33 – Автомобильные колёса

а – в сборе; б – с неразборным ободом; в, г – с разборным ободом; д – бездисковое; 1 – ступица колеса; 2 – диск; 3 – шина; 4 – обод; 5 – крепёжные отверстия; 6 – отверстия; 7 – выемка; 8 – съёмное бортовое кольцо; 9 – замочное кольцо; 10 – секторы обода

На большинстве грузовых автомобилей шины монтируют на диск колеса с плоским (без углубления) ободом (рисунок 4.33, в), который делается разборным для облегчения монтажа и демонтажа шин. Обод 4 и диск 2 колеса соединены сваркой. Съёмное бортовое кольцо 8 крепится замочным кольцом 9. Иногда бортовое кольцо 8 выполняют разрезным (рисунок 4.33, г), тогда его устанавливают на обод без замочного кольца.

Диски колёс грузовых автомобилей крепятся к ступице при помощи шпилек и гаек с конусными фасками. Чтобы гайки самопроизвольно не отворачивались, резьба шпилек и гаек правых колёс правая, левых колёс – левая.

На задний мост грузового автомобиля устанавливают, как правило, сдвоенные колёса. Внутреннее колесо крепится на шпильках с колпачковыми гайками, имеющими внутреннюю и наружную резьбы. Наружные колёса устанавливают на колпачковых гайках и затягивают внешними гайками с конусными фасками.

На автомобилях МАЗ, КамАЗ и некоторых модификациях КрАЗ применяют бездисковые колёса (рисунок 4.33, д ). Их отличие от описанных ранее конструкций дисковых колёс состоит в том, что они не имеют промежуточной детали (диска) между ободом и ступицей. Передние колёса устанавливают на конические поверхности ступиц колёс, а задние – на кольца, прикреплённые к ступице гайкамишпильками. Специальные прижимы служат для центрирования и крепления бездисковых колёс.

На автомобиле ЗИЛ-431410 установлены дисковые колёса размером 7,0-20 с разрезными бортовыми кольцами. Шины колёс камерные с радиальным кордом имеют размер 260-508Р (рисунок 4.34). Колёса закреплены гайками на шпильках ступицы.

В процессе эксплуатации автомобиля из-за неравномерного изнашивания шин нарушается заводская балансировка колёс в сборе с шинами. Поэтому рекомендуется через 15 – 16 тыс.км пробега проверять дисбаланс колёс и устранять его с помощью балансировочных грузов.

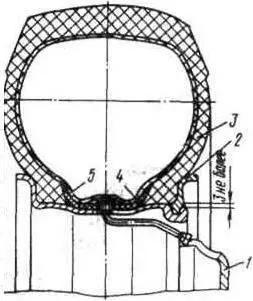

Рисунок 4.34 – Колесо автомобиля ЗИЛ

1 – диск с ободом; 2 – бортовое кольцо; 3 – покрышка; 4 – ободная лента; 5 – камера

Колёса автомобилей КамАЗ с колёсной формулой 6х4 (рисунок 4.35) съёмные, бездисковые, разборные, трёхкомпонентные устанавливаются на конические поверхности ступиц и крепятся с помощью гаек и прижимов. Прижимы задних колёс отличаются от передних, так как имеют скос, который одновременно центрирует и зажимает наружный обод колёс. На передней оси устанавливают одинарные, на средней и задней осях – сдвоенные колёса. Между ободьями сдвоенных колёс средней и задней осей устанавливаются распорные кольца.

Каждое колесо состоит из обода и шины. Обод 1 (рисунок 4.35) колеса имеет коническую поверхность, обеспечивающую плотную посадку шины, и снабжён разрезным замочным 2 и бортовым 3 кольцами. Замочное кольцо устанавливается в канавке обода и замыкает бортовое кольцо.

На автомобиле КамАЗ-5320 установлены пневматические, камерные шины типа 260-508Р с универсальным рисунком протектора. Радиальное (Р) расположение нитей каркаса шины повышает их эластичность, уменьшает нагрев и потери при качении колеса. Ширина профиля шины при номинальном давлении воздуха в ней 260 мм, внутренний диаметр шины 508 мм. Номинальное давление воздуха в шинах передних колёс 730 кПа (7,3 кгс/см 2), средних и задних осей 500 кПа (5,0 кгс/см 2). Для уменьшения износа шин, улучшения управляемости и снижения динамических нагрузок колёса балансируют с помощью грузов, устанавливаемых на бортовых кольцах обода.

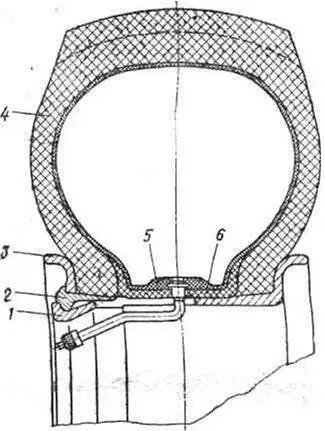

Рисунок 4.35 – Колесо автомобиля КамАЗ

1 – обод колеса; 2 – замочное кольцо; 3 – бортовое кольцо; 4 – покрышка; 5 – камера; 6 – ободная лента

На автомобиле Урал-4320 все колёса одинарные, что уменьшает сопротивление движению машины, применяются камерные шины с регулируемым давлением воздуха размером 370-508 (14.00-20). Номинальное давление воздуха в шинах от 250 до 320 кПа (от 2,5 до 3,2 кгс/см 2) В зависимости от условий движения допускается кратковременное снижение давления воздуха в шинах с помощью системы регулирования давления вплоть до 50 кПа (0,5 кгс/ см 2). Скорость движения при этом должна быть снижена.

Конструкция колеса и шины показана на рисунке 4.36. Колесо состоит из неразборного обода 1 с диском, двух съёмных взаимозаменяемых бортовых колец 4 и разрезного замочного кольца 8. Особенностью колеса является наличие тороидальных посадочных полок обода и бортовых колец, которые при движении автомобиля обеспечивают надежность соединения обода с шиной во всем диапазоне регулируемого давления.
