Владимир Сологуб - Автопрактикум. Часть 3. Ходовая часть и механизмы управления большегрузных автомобилей

Рисунок 4.36 – Колесо автомобиля Урал

1 – обод с диском; 2 – паз вентильный; 3 – кронштейн колёсного крана; 4 – кольцо бортовое; 5 – лента ободная; 6 – покрышка; 7 – камера; 8 – кольцо замочное; 9 – уплотнитель

Колёса автомобилей МАЗ – бездисковые, со съёмными бортовыми 2 (рисунок 4.19) и замочными кольцами. Замочное кольцо разрезное и является второй конической полкой обода для посадки шины. Обод 17 колеса по внутреннему диаметру (под канавкой для замочного кольца) имеет конус, по которому колесо центрируется на ступице.

Передние колёса автомобиля одинарные, задние сдвоенные. Между ободьями сдвоенных колёс устанавливается проставочное кольцо. Для удобства накачки внутренних шин предусмотрен удлинитель вентиля.

Крепление колёс к ступицам осуществляется установкой их на коническую посадочную поверхность диска 7 и последующим поджимом специальными прижимами 4. При этом прижим заднего колеса наружным скосом одновременно центрирует и зажимает наружный обод колеса. Гайки и болты крепления колёс с правой и левой сторон имеют правую резьбу.

Колёса автомобиля автомобилей КрАЗ – дисковые или бездисковые с неразрезным ободом 216В-508 (8,5-20), со съёмными бортовыми и замочными кольцами. Замочное кольцо – разрезное и является второй конической полкой обода для посадки шины. Обод колеса по внутреннему диаметру (под канавкой для замочного кольца) имеет конус, по которому колесо устанавливается на ступице.

Передние колеса автомобиля одинарные, задние – сдвоенные. Между ободьями сдвоенных колёс устанавливается проставочное кольцо.

На автомобилях с колёсной формулой 6х6 установлены бездисковые колёса (рисунок 4.37, 4.38) с шинами размером 530x533 модели ВИ-3.

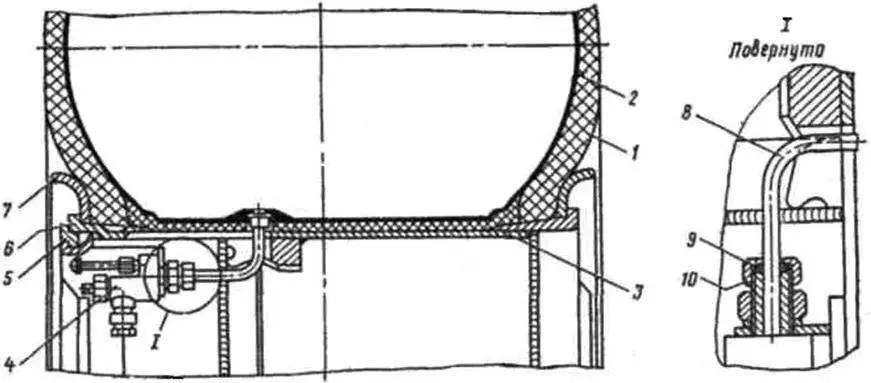

Рисунок 4.37 – Колесо автомобиля КрАЗ

1 – шина; 2 – камера; 3 – обод; 4 – колёсный кран; 5 – замочное кольцо; 6 – съёмное посадочное кольцо; 7 – бортовое кольцо; 8 – вентиль камеры; 9 – уплотнительное кольцо вентиля; 10 – накидная гайка

Шины представляют собой 12-слойные пневматические баллоны низкого давления с направленным рисунком протектора. Внутреннее давление в шинах всех колёс автомобилей регулируется от 350 до 100 кПа (от 3,5 до 1,0 кгс/см 2) в зависимости от дорожных условий.

Вентиль камеры 8 колеса автомобилей подсоединён к колёсному крану с помощью стальной накидной гайки 10. Уплотнение соединения достигается поджатием резинового уплотнительного кольца.

Рисунок 4.38 – Детали колеса автомобиля КрАЗ

1 – замочное кольцо; 2 – съёмное посадочное кольцо; 3, 7 – бортовые кольца; 4 – шина с камерой и ободной лентой; 5 – колёсный кран; 6 – защитный кожух; 8 – обод

1. Назначение ходовой части автомобиля.

2. Почему рамы называются лонжеронными, их конструкция?

3. Конструкция хребтовых рам.

4. Назначение и конструкции тягово-сцепных устройств.

5. Назначение и типы мостов автомобилей.

6. Особенности конструкции задних ведущих мостов.

7. Устройство и работа комбинированных мостов автомобилей?

8. Общее устройство неразрезного переднего управляемого моста.

9. Особенности конструкции передних управляемых мостов большегрузных автомобилей.

10. С какой целью необходимо проводить установку передних управляемых колёс автомобиля?

11. Назначение и типы подвесок автомобилей.

12. Работа и устройство зависимой подвески колёс.

13. Перечислите типы рессор и способы их крепления к раме и осям.

14. Особенности конструкции передних подвесок большегрузных автомобилей.

15. Особенности конструкции задних подвесок большегрузных автомобилей.

16. Особенности конструкции балансирных подвесок.

17. Назначение, устройство и работа гидравлического амортизатора.

18. Назначение и устройство стабилизатора поперечной устойчивости автомобиля.

19. Назначение колеса и шины. Из каких основных элементов они состоят?

20. Как различают колёса по назначению?

21. С какой целью и почему проводят балансировку колёс?

22. Как устроены камерная и бескамерная шины?

23. Почему применяю сдвоенные задние колёса?

24. Особенности конструкции колёс и шин большегрузных автомобилей.

Рулевое управление это совокупность механизмов, обеспечивающих изменение направления движения автомобиля, и состоит из рулевого механизма, рулевого привода и, как правило, на современных автомобилях имеет усилитель (рисунок 5.1).

Рулевое управление на автомобиле должно обеспечивать легкость и удобство управления; минимальное боковое скольжение колёс при повороте; небольшое усилие на рулевом колесе; предотвращение передачи толчков от удара управляемых колёс о неровность дороги на рулевое колесо; стабилизацию прямолинейного движения автомобиля.

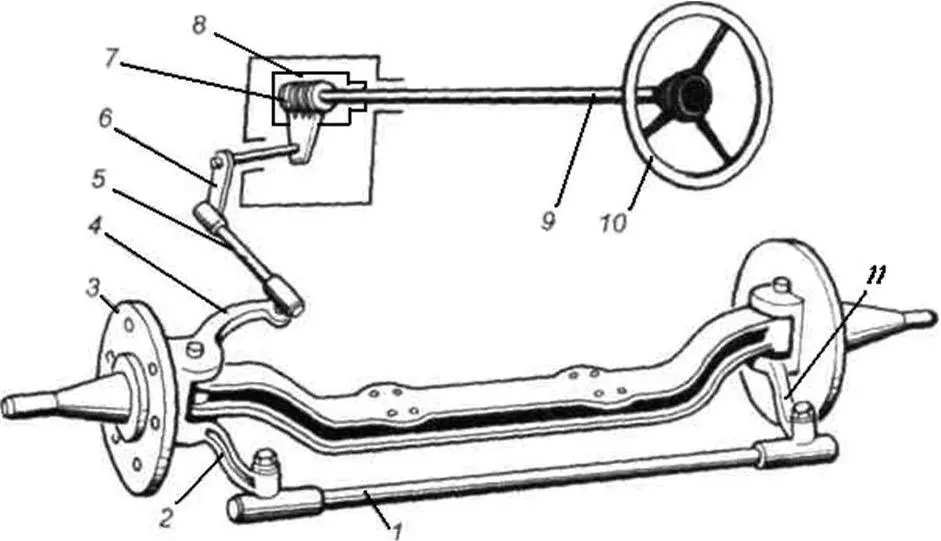

Рисунок 5.1 – Рулевое управление грузового автомобиля

1 – поперечная тяга; 2 – левый нижний рычаг поворотной цапфы; 3 – поворотная цапфа; 4 – верхний рычаг поворотной цапфы; 5 – продольная тяга; 6 – сошка; 7 – рулевой механизм; 8 – гидроусилитель;9 – вал рулевого колеса; 10 – рулевое колесо; 11 – правый нижний рычаг поворотной цапфы

Рулевой механизм служит для передачи усилия, приложенного к рулевому колесу водителем, и для увеличения этого усилия. Он преобразует вращение рулевого колеса в поступательное перемещение тяг привода, вызывающих поворот управляемых колёс.

Рулевые механизмы, устанавливаемые на изучаемых автомобилях, подразделяются на червячные, винтовые и комбинированные. В червячном рулевом механизме усилие передается от червяка, закреплённого на рулевом валу, к червячному сектору (ролику), установленному на одном валу с сошкой. В винтовом рулевом механизме вращение винта преобразуется в прямолинейное движение гайки. Комбинированные рулевые механизмы: винт-гайка, рейка-сектор. Вращение винта преобразуется в прямолинейное движение гайки, на которой нарезана рейка, находящаяся в зацеплении с зубчатым сектором, а сектор установлен на общем валу с сошкой.

Рулевой привод служит для передачи усилия от рулевого механизма на управляемые колёса автомобиля. В него входят сошка, продольная тяга, верхний и нижние рычаги поворотных цапф и поперечная тяга. Передняя ось, поперечная тяга и нижние рычаги поворотной цапфы образуют рулевую трапецию.
