В корпусе 16 клапана управления расположен аварийный обратный шариковый клапан 17, который при неработающем насосе или поврежденном шланге соединяет линию высокого давления с линией слива жидкости.

Насос гидроусилителя рулевого управления с бачком установлен на двигателе и приводится в действие клиновым ремнём от шкива, расположенного на переднем конце коленчатого вала.

Лопастной насос 2 – двойного действия, т. е. имеет две полости нагнетания 28 и две полости всасывания 27. Ротор 26 имеет пазы, в которых могут перемещаться лопасти 29. При вращении ротора в полостях всасывания 27 лопасти прижимаются к криволинейной поверхности статора 25 под действием центробежной силы. При этом увеличивается объем межлопастных пространств и создается разрежение, необходимое для всасывания.

При перемещении лопастей в полости нагнетания 28, лопасти вдвигаются в пазы ротора, объём межлопастного пространства уменьшается и масло вытесняется в канал высокого давления. Из рулевого механизма масло по шлангу 6 и через сетчатый фильтр 4 поступает в бачок 3. Беспрерывность подачи масла в случае засорения фильтра обеспечивается тарельчатым предохранительным клапаном 5.

При числе оборотов 500 в минуту коленчатого вала двигателя открывается перепускной клапан 7, что ограничивает дальнейшее увеличение подачи масла при больших оборотах. Наибольшее давление масла, создаваемое насосом, достигает 6,5-7 МПа. При дальнейшем повышении давления открывается шариковый предохранительный клапан 8, расположенный внутри перепускного клапана 7.

Конструкция насоса гидроусилителя рулевого управления автомобиля ЗИЛ431410 показана на рисунке 5.5.

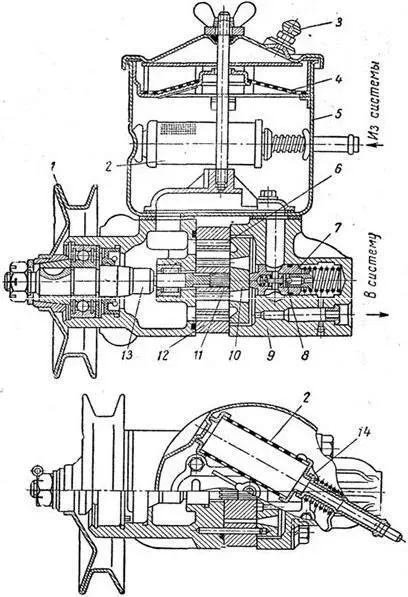

Рисунок 5.5 – Насос гидроусилителя рулевого управления

1 – шкив; 2 и 4 – сетчатые фильтры; 3 – сапун; 5 – бачок; 6 – лопасть; 7 – перепускной клапан; 8 – предохранительный клапан; 9 – крышка насоса; 10 – распределительный диск; 11 – ротор; 12 – статор; 13 – вал насоса; 14 – тарельчатый предохранительный клапан

Рулевое управление состоит из рулевого колеса 1, колонки рулевого управления 2 (рисунок 5.6), карданной передачи 6, углового редуктора 9, рулевого механизма 10, гидравлического усилителя, включающего клапан управления 8, радиатор 7, насос 14 с бачком 15 и рулевого привода.

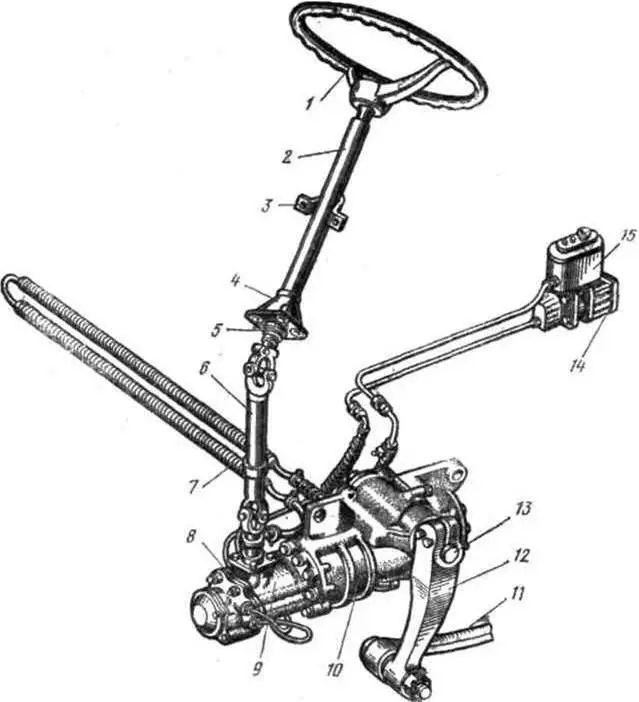

Рисунок 5.6 – Рулевое управление автомобиля КамАЗ

1 – рулевое колесо; 2 – колонка рулевого управления; 3 – хомут; 4 – фланец; 5 – регулировочная гайка; 6 – карданная передача; 7 – радиатор; 8 – клапан управления; 9 – угловой редуктор; 10 – рулевой механизм; 11 – продольная рулевая тяга; 12 – сошка; 13 – вал сошки; 14 – насос; 16 – бачок

Колонка рулевого управления 2 состоит из вала и трубы. На верхнем конце вала крепится рулевое колесо. Нижний конец вала снабжён канавкой для крепления шарнира карданной передачи.

Карданная передача 6 передает усилия от вала рулевой колонки на ведущую шестерню углового редуктора 9.

Угловой редуктор (рисунок 5.7) передает усилие от карданной передачи на винт рулевого механизма. К его картеру он крепится шпильками. Передаточное отношение редуктора равно 1:1.

Рисунок 5.7 – Угловой редуктор КамАЗ

1 – вал ведущей конической шестерни; 2 – сальник; 3 – иголъчатый подшипник; 4 – корпус ведущей шестерни; 5, 10 – шарикоподшипники; 6 – регулировочные прокладки; 7 – ведущая коническая шестерня; 8 – уплотнительное кольцо; 9 – стопорное кольцо; 11 – ведомая коническая шестерня; 12 – упорная крышка; 13 – корпус редуктора; 14, 16 – гайки крепления подшипников; 15 – стопорная шайба

Вал 1 с ведущей шестерней 7 установлен в корпусе на шариковом 5 и игольчатом 3 подшипниках. На валу, шариковый подшипник фиксируется гайкой 16, тонкий край которой вдавлен в паз вала. Игольчатый подшипник фиксируется стопорным кольцом. Ведомая шестерня 11 установлена в корпусе редуктора 13 на двух шариковых подшипниках10, закреплённых гайкой 14 со стопорной шайбой 15. Осевые усилия воспринимаются упорной крышкой 12 и стопорным кольцом 9. Ведомая шестерня 11 соединена с винтом шлицами, что обеспечивает возможность его перемещения относительно шестерни. При этом золотник гидравлического усилителя, установленный на валу, может перемещаться относительно корпуса. Зацепление шестерён регулируется изменением толщины прокладок 6.

Рулевой механизм КамАЗ (рисунок 5.8) имеет две рабочие пары: винт 37 с гайкой 38 на циркулирующих шариках 40 и поршень-рейку 34, находящуюся в зацеплении с зубчатым сектором 63 вала сошки. Передаточное отношение рулевого механизма равно 20:1. Рулевой механизм прикреплён к левому кронштейну передней рессоры и соединён с валом колонки рулевого управления карданным валом, имеющим два шарнира.

Картер 33 рулевого механизма одновременно является цилиндром гидроусилителя, в котором перемещается поршень-рейка 34. Зубья рейки и сектора вала сошки имеют переменную по длине толщину, что позволяет посредством осевого перемещения вала сошки регулировать зазор в зацеплении, сам вал вращается в бронзовой втулке 64, запрессованной в картер. Осевое положение вала сошки установлено регулировочным винтом 55, головка которого входит в отверстие вала сошки и опирается на шайбу 62. Осевое перемещение регулировочного винта после сборки должно быть в пределах от 0,02 до 0,08 мм, оно ограничивается регулировочной шайбой 61 и стопорным кольцом 60.

В поршень-рейку вставлена шариковая гайка 38, которая закреплена установочными винтами 28, раскерненными после сборки. В паз шариковой гайки, соединённой двумя отверстиями с её винтовой канавкой, вставлены два штампованных желоба 39. В винтовых канавках винта 37 и гайки 38, а также в желобах, установленных в паз гайки 38, находятся шарики, которые при повороте винта, выкатываясь с одного конца гайки, возвращаются по желобам к её другому концу.

Винт 37 рулевого механизма имеет в средней части шлицы, на которых свободно сидит ведомая шестерня 19 углового редуктора, вращающаяся в двух шарикоподшипниках.

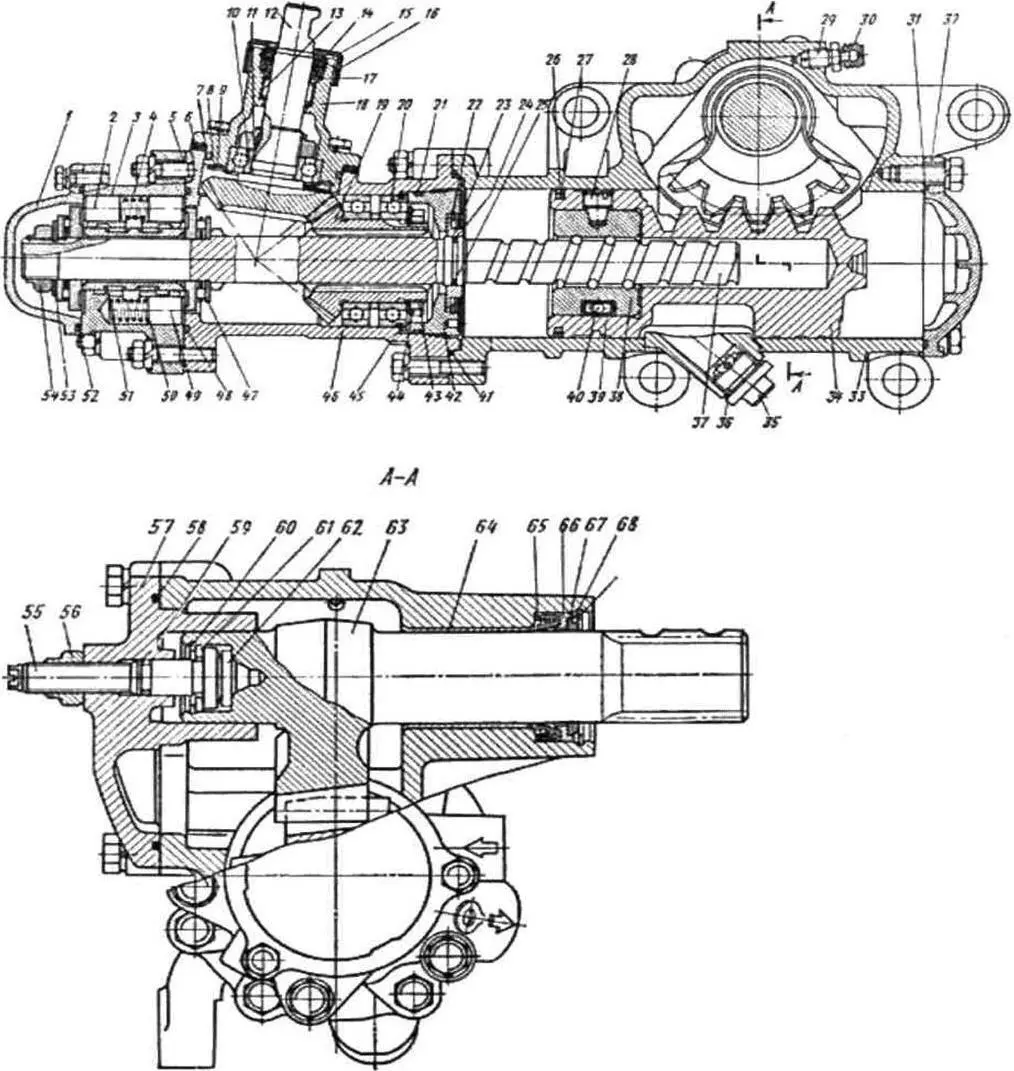

Рисунок 5.8 – Рулевой механизм КамАЗ

1 – передняя крышка; 2 – реактивный плунжер; 3 – клапан управления; 4 – пружина реактивных плунжеров; 5, 7, 21, 24, 26, 31, 41, 48, 52, 58, 59 – уплотнительные кольца; 6 – регулировочные прокладки; 8, 15, 22, 45, 60, 66 – упорные кольца; 9, 17, 62, 68 – упорные шайбы; 10, 20 – шарикоподшипники; 11, 43, 54, 56 – гайки; 12 – вал с ведущей шестерней; 13 – игольчатый подшипник; 14, 65, 67 – сальники; 16 – защитный чехол; 18 – корпус ведущей шестерни; 19 – ведомая шестерня; 23, 64 – втулки; 25, 27 – распорные кольца; 28 – установочный винт; 29 – перепускной клапан; 30 – колпачок; 32 – задняя крышка; 33 – картер рулевого механизма; 34 – поршень-рейка; 35 – магнитная пробка; 36 – прокладка пробки; 37 – винт; 38 – шариковая гайка; 39 – желоб; 40 – шарики; 42 – упорная крышка; 44 – запорная шайба; 46 – корпус редуктора; 47 – упорный подшипник; 49 – предохранительный клапан; 50 – пружина; 51 – золотник; 53 – пружинная шайба; 55 – регулировочный винт; 57 – боковая крышка; 61 – регулировочная шайба; 63 – зубчатый сектор вала сошки.
