Привод насоса шестерёнчатый, от блока распределительных шестерён. Шестерня 1 закреплена на валу 5 насоса шпонкой 6 и гайкой 2 со шплинтом 3.

Насос лопастного типа, двойного действия, т. е. за один оборот вала совершаются два полных цикла всасывания и два нагнетания. В роторе 38 насоса имеются пазы, в которых перемещаются лопасти 33. Ротор установлен внутри статора на валу 5 насоса на шлицах, посадка ротора на шлицах свободная.

Положение статора 35 относительно корпуса 37 насоса фиксировано, т. е. направление стрелки на статоре совпадает с направлением вращения вала насоса.

Рисунок 5.10 – Насос гидроусилителя рулевого управления КамАЗ

1 – шестерня привода; 2 – гайка крепления шестерни; 3 – шплинт; 4, 15, 27 – шайбы; 5 – вал насоса; 6 – сегментная шпонка; 7 – упорное кольцо; 8 – шарикоподшипники; 9 – маслосгонное кольцо; 10 – упорное кольцо; 11 – сальник; 12 – игольчатый подшипник; 13 – пробка заливной горловины; 14 – заливной фильтр; 16 – болт; 17, 34, 36 – уплотнительные кольца; 18 – стойка фильтра; 19 – предохранительный клапан; 20 – крышка бачка с пружиной; 21 – уплотнительная прокладка крышки; 22 – бачок насоса 23 – сегментный фильтр; 24 – коллектор насоса; 25 – трубка бачка; 26 – штуцер; 28 – прокладка коллектора; 29 – уплотнительная прокладка; 30 – крышка насоса; 31 – перепускной клапан в сборе с предохранительным клапаном; 32 – распределительный диск; 33 – лопасть насоса; 35 – статор насоса; 37 – корпус насоса; 38 – ротор насоса; 39 – шарик; К – калиброванное отверстие.

При вращении вала насоса лопасти прижимаются к криволинейной поверхности статора под действием центробежной силы и давления масла, поступающего по каналам в распределительном диске 32 под лопасти насоса. Между лопастями образуются полости переменного объёма, которые заполняются маслом, поступающим из полостей всасывания распределительного диска. В полости всасывания масло поступает из полости корпуса 37 насоса по каналам в статоре 35. При уменьшении межлопастного объёма масло вытесняется в полость нагнетания по каналам в распределительном диске 32.

Торцовые поверхности корпуса и распределительного диска тщательно отшлифованы. Наличие на них, а также на роторе, статоре и лопастях забоин, заусенцев недопустимо.

На насосе установлен бачок 22 для масла, закрытый крышкой 20, которая закреплена болтом 16. Под ним установлены шайба 15 и резиновое кольцо 17, которое вместе с резиновой прокладкой 21 уплотняет внутреннюю полость бачка. В крышку бачка ввёрнут предохранительный клапан 19, ограничивающий давление внутри бачка. Все масло, возвращающееся из гидроусилителя в насос, проходит через расположенный внутри бачка сетчатый фильтр 23.

Насос имеет комбинированный клапан, расположенный в крышке 30 насоса. Этот клапан состоит из двух клапанов – предохранительного и перепускного. Первый, помещённый внутрь второго, ограничивает давление масла в системе до 7,5-8,0 МПа (75-80 кгс/см 2), а второй – количество поступающего масла, подаваемого насосом к гидроусилителю при повышении частоты вращения коленчатого вала двигателя.

С увеличением подачи масла в систему гидроусилителя (в результате повышения частоты вращения коленчатого вала двигателя) разность давлений в полости нагнетания насоса и линии нагнетания гидроусилителя за счёт сопротивления отверстия К возрастает, а следовательно, увеличивается и разность давлений на торцах перепускного клапана. При определенной разности давлений усилие, стремящееся сдвинуть клапан, возрастает настолько, что пружина сжимается, и клапан, перемещаясь вправо, сообщает полость нагнетания с бачком. Таким образом, дальнейшее увеличение поступления масла в систему почти прекращается.

Для предотвращения шума при работе и уменьшения износа деталей насоса при большой частоте вращения коленчатого вала двигателя масло, которое перепускается клапаном 31, принудительно направляется обратно в полость корпуса насоса и каналы всасывания. Для этой цели служит коллектор 24, у которого внутренний канал, сообщающийся с полостью перепускного клапана, имеет малое проходное сечение, которое дальше расширяется. Это приводит к резкому увеличению скорости потока масла, перепускаемого во всасывающую полость корпуса, и создает некоторое повышение давления на всасывании.

Радиатор предназначен для охлаждения масла, циркулирующего в гидравлическом усилителе. Радиатор в виде согнутой вдвое оребрённой трубки, изготовленной из алюминиевого сплава, крепится перед радиатором системы охлаждения двигателя планками и винтами.

Узлы гидравлического усилителя соединены между собой шлангами и трубопроводами высокого и низкого давления. Шланги высокого давления имеют двойную внутреннюю оплётку; на концах шлангов устанавливают наконечники.

Рулевое управление состоит из рулевой колонки, рулевого механизма, рулевого привода и гидравлического усилителя.

На автомобилях возможна установка рулевого управления двух исполнений: с рулевым механизмом типа червяк-сектор или винт-гайка, рейка-сектор.

Рулевая колонка соединяется с рулевым механизмом карданными валами через промежуточную опору. В конструкции промежуточной опоры применены подшипники закрытого типа, не требующие смазки.

Рулевой механизм с клапаном управления усилительным механизмом состоит из червяка 3 (рисунок 5.11) и червячного сектора 5 со спиральными зубьями. Сошка 25 рулевого управления соединена с валом сектора коническим шлицевым соединением. Сектор упирается в боковую крышку 18 картера через регулировочные шайбы 19.

Прогиб сектора ограничен штифтом 17, установленным в крышке картера.

На картере рулевого механизма установлен клапан управления усилительным механизмом золотникового типа. Корпус клапана соединён трубопроводами с насосом и цилиндром усилительного механизма. При прямолинейном движении автомобиля золотник находится в нейтральном положении, при этом масло из насоса поступает в корпус золотника и через зазоры между ним и золотником по сливному трубопроводу в бачок. В этом случае полости цилиндра усилительного механизма находятся под одинаковым давлением, и поршень остается неподвижным.

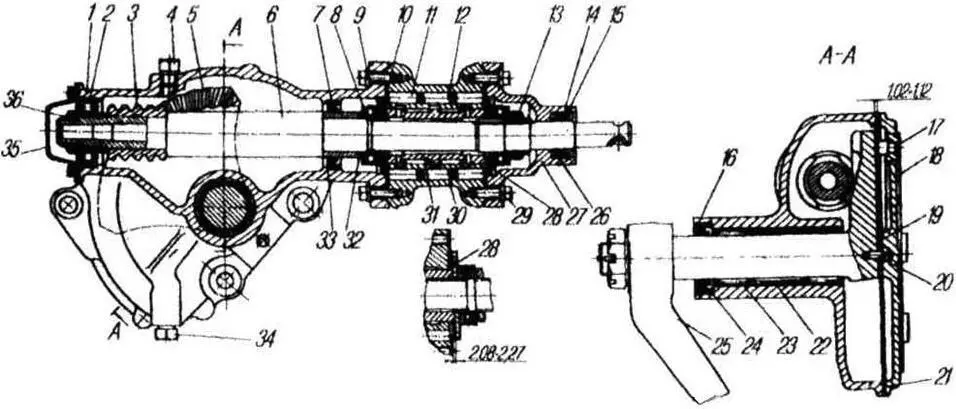

Рисунок 5.11 – Механизм рулевой (червяк-сектор)

1 – картер рулевого механизма; 2 – подшипник радиальный роликовый; 3 – червяк; 4, 34 – прокладки наливного и сливного отверстий; 5 – сектор рулевого управления; 6 – вал рулевого управления; 7, 24, 26 – манжеты; 8 – подшипник упорный; 9 – шайба пружинная; 10 – кольцо уплотнительное; 11 – плунжер, 12 – пружина; 13 – гайка золотника; 14 – кольцо уплотнительное; 15, 16 – кольца стопорные; 17, 20 – штифты; 18 – крышка картера боковая; 19 – шайбы регулировочные; 21 – прокладка; 22 – втулка распорная; 23 – подшипник игольчатый; 25 – сошка рулевого управления; 27 – крышка корпуса золотника; 28 – кольцо плунжеров подвижное; 29 – болт; 30 – корпус золотника; 31 – золотник; 32 – кольцо уплотнительное; 33 – шайба упорная; 35 – крышка; 36 – гайка червяка
