При неисправном гидроусилителе обратный клапан 7 обеспечивает перепуск масла из одной полости гидроцилиндра усилителя в другую, что облегчает управление автомобилем.

Насос гидроусилителя рулевого управления (рисунок 5.15) лопастного типа двойного действия.

При вращении вала насоса лопасти прижимаются к криволинейной поверхности статора под действием центробежной силы и давления масла под ним. В полостях всасывания масло попадает в пространство между лопастями, а затем при повороте ротора вытесняется из полости нагнетания.

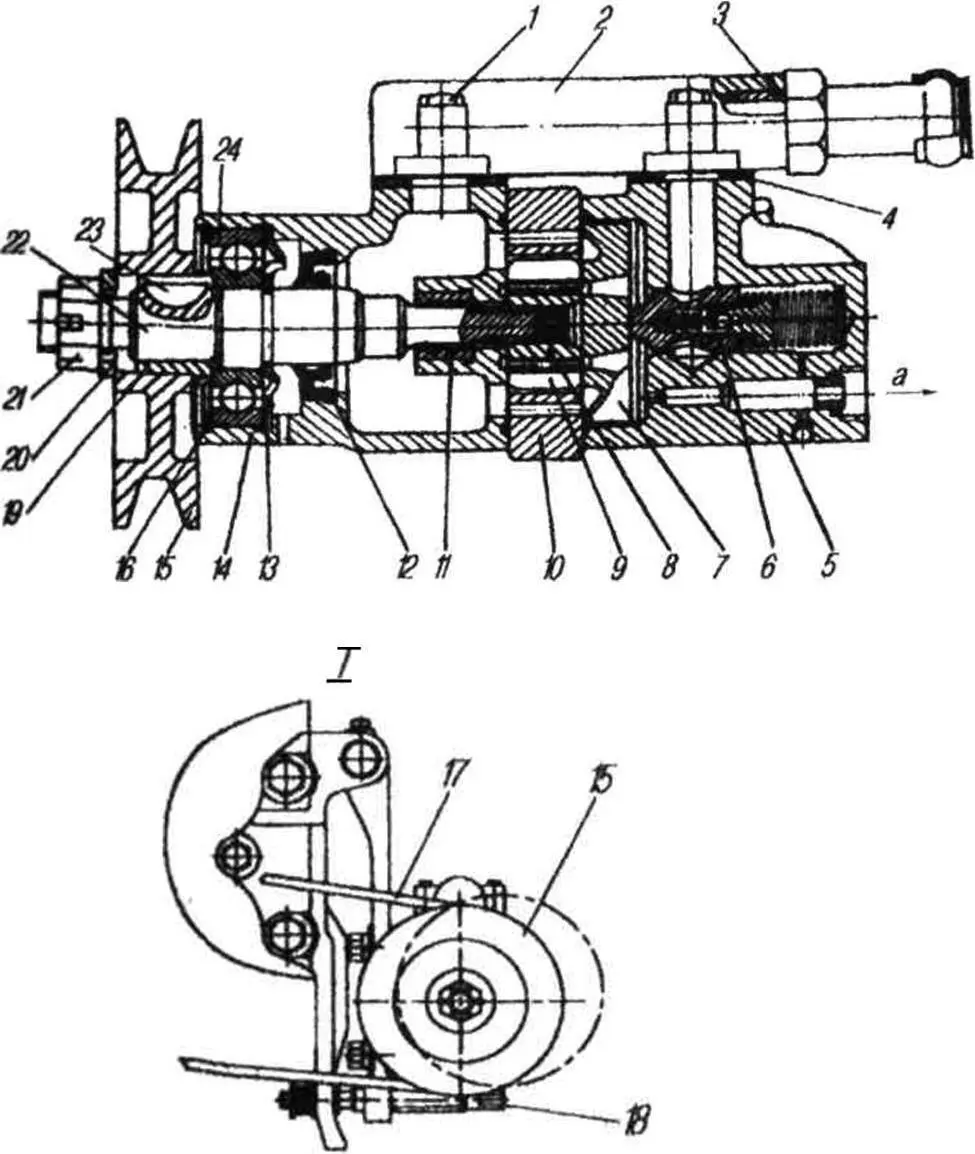

Рисунок 515 Насос гидроусилителя 1 болт 2 коллектор 3 кольцо - фото 53

Рисунок 5.15 – Насос гидроусилителя

1 – болт; 2 – коллектор; 3 – кольцо уплотнительное; 4 – прокладка; 5 – крышка; 6 – клапан перепускной в сборе с предохранительным клапаном; 7 – диск распределительный; 8 – ротор; 9 – лопасть; 10 – статор; 11 – подшипник игольчатый; 12 – манжета; 13 – проставка; 14 – корпус; 15 – шкив; 16 – кольцо стопорное; 17ремень;18 – винт;19-втулка;20-шайба;21-гайка;22-валик;23-шпонкасегментная;24– шарикоподшипники; а – к рулевому механизму; I – установка насоса

Торцовые поверхности корпуса и распределительного диска отшлифованы. Забоины и заусенцы на них, а также на роторе, статоре и лопастях недопустимы. В крышке насоса расположены два клапана 6. Перепускной клапан ограничивает количество масла, подаваемого насосом в силовой цилиндр. Предохранительный клапан, помещённый внутри перепускного, ограничивает давление масла в системе, открываясь при давлении 7,5-8,5 МПа (75-85 кгс/см 2).

Бачок гидроусилителя установлен отдельно от насоса. В бачке имеется заливной фильтр и фильтр, через который проходит масло, возвращаясь в бачок. В случае засорения фильтрующих элементов открывается перепускной клапан. Уровень масла в баке должен находиться в пределах плоского участка на указателе и замеряется при не завёрнутой пробке.

5.1.4 Рулевое управление автомобилей МАЗ

Рулевое управление включает в себя рулевой механизм 4 (рисунок 5.16), рулевой вал 6, рулевое колесо 7, гидроусилитель 2 и рулевой привод.

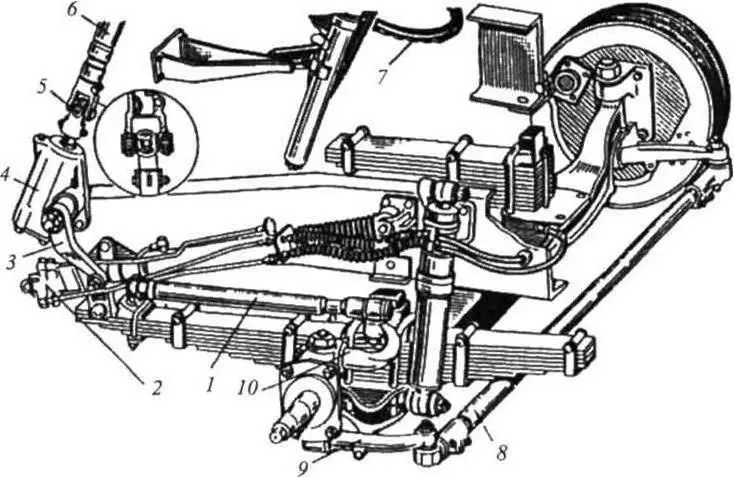

Рисунок 516 Рулевое управление автомобилей МАЗ 1 продольная рулевая тяга - фото 54

Рисунок 5.16 – Рулевое управление автомобилей МАЗ

1 – продольная рулевая тяга; 2 – гидроусилитель рулевого управления; 3 – сошка; 4 – рулевой механизм; 5 – карданный шарнир рулевого вала; 6 – рулевой вал; 7 – рулевое колесо; 8 – поперечная рулевая тяга; 9 – левый рычаг поперечной рулевой тяги; 10 – верхний поворотный рычаг

Комбинированный рулевой механизм автомобилей МАЗ (рисунок 5.17) представляет собой винт 12, который проходит внутри гайки-рейки, находящейся в зацеплении с зубчатом сектором 7. В винтовые канавки между гайкой-рейкой 6 и винтом 12 при сборке заложено два ряда шариков. Движение шариков в винтовых канавках ограничено направляющими 13 и 15. Высокая точность деталей механизма обеспечивает лёгкое плавное вращение винта в гайке-рейке.

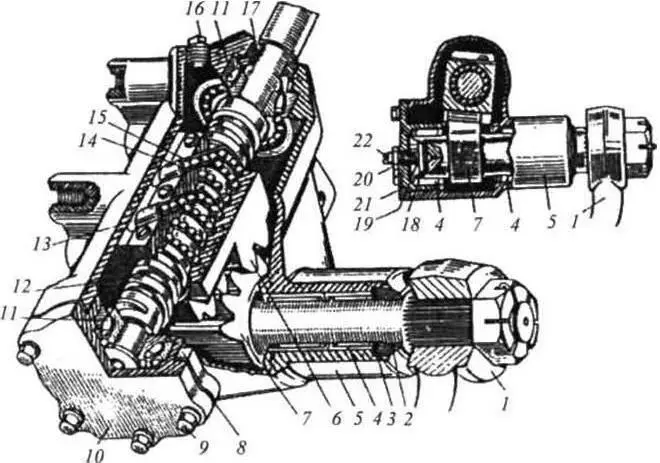

Рисунок 517 Рулевой механизм автомобилей МАЗ 1 сошка 2 17 манжеты 3 - фото 55

Рисунок 5.17 – Рулевой механизм автомобилей МАЗ

1 – сошка; 2, 17 – манжеты; 3 – упорное кольцо; 4 – подшипник вала сектора; 5 – картер; 6 – гайкарейка; 7 – зубчатый сектор; 8 – регулировочные прокладки; 9 – болт крепления крышки; 10 – нижняя крышка; 11 – подшипник винта; 12 – винт; 13, 15 – направляющие шариков; 14 – шарики; 16 – пробка отверстия для заливки масла; 18 – опорная пластина; 19 – гайка регулировочного винта; 20 – боковая крышка картера; 21 – контргайка; 22 – регулировочный винт

Зубчатый сектор 7 рулевого механизма, изготовленный как одно целое с валом сошки, установлен на игольчатых подшипниках 4. Зубья сектора выполнены с переменной по длине толщиной, что позволяет регулировать зазор в зацеплении с рейкой, перемещая в осевом направлении сектор регулировочным винтом 22. Винт в сборе с валом сектора вворачивают в боковую крышку 20 картера и крепят контргайкой 21. Регулировочный винт упирается в опорную пластину 18 и удерживается гайкой 19. Контргайка 21 фиксирует положение винта после регулировки.

Для правильной установки сошки на торце вала сектора нанесена метка, которую при сборке совмещают с меткой на сошке. Винт 12 вращается в двух роликоподшипниках 11 и соединяется с рулевым валом карданным шарниром. Картер рулевого механизма закрыт крышками 10 и 20, уплотнён резиновыми манжетами 2 и 17. Отверстие для заливки масла закрыто пробкой 16.

Гидроусилитель рулевого управления 2 (рисунок 5.16) представляет собой агрегат, состоящий из распределителя и силового цилиндра в сборе. Схема работы гидроусилителя показана на рисунке 5.18. Гидравлическая система усилителя включает насос, установленный, на двигателе автомобиля, бачок для масла, трубопроводы и шланги.

Распределитель состоит из корпуса 1, золотника 2, корпуса шарниров 4 со стаканом 3, шаровыми пальцами 8 и 9. Распределитель регулирует поток жидкости, поступающей из насоса в силовой цилиндр. При работающем насосе жидкость постоянно циркулирует по замкнутому кругу: насос – распределитель – бачок – насос.

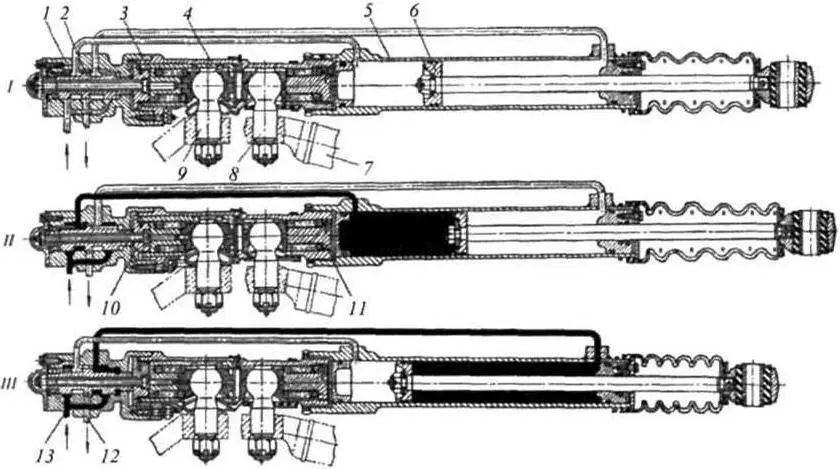

Рисунок 518 Схема работы гидроусилителя автомобилей МАЗ 1 корпус - фото 56

Рисунок 5.18 – Схема работы гидроусилителя автомобилей МАЗ

1 – корпус золотника; 2 – золотник; 3 – стакан распределителя; 4 – корпус шарнира; 5 – силовой цилиндр; 6 – поршень; 7 – продольная тяга; 8 – палец продольной тяги; 9 – палец сошки; 10 – пробка ограничительная; 11 – гайка корпусов шарниров; 12 – сливная магистраль; 13 – нагнетательная магистраль; Ι – нейтральное положение; ΙΙ – поворот в левую сторону; ΙΙΙ – поворот в правую сторону

Силовой цилиндр гидроусилителя соединён с корпусом шарниров распределителя с помощью резьбового соединения. Цилиндр имеет поршень 6 со штоком, на конце которого расположена шарнирная головка для крепления на раме. Наружная часть штока защищена от загрязнения гофрированным резиновым чехлом.

При работающем двигателе автомобиля насос непрерывно подает в гидроусилитель масло, которое в зависимости от направления движения автомобиля либо возвращается обратно в бачок, либо подается в одну из рабочих полостей силового цилиндра 5. Другая полость при этом соединена через сливную магистраль 12 с бачком.

Давление масла через сверления в золотнике 2 всегда передается в реактивные камеры и стремится установить золотник в нейтральное, по отношению к корпусу, положение.

При прямолинейном движении автомобиля (положение Ι) масло подается насосом по нагнетательному шлангу 13 в крайние кольцевые полости распределителя, а оттуда через зазоры между кромками канавок золотника и корпуса – в среднюю кольцевую полость и далее по сливной магистрали 12 в бачок.
