Рисунок 522 Рулевое управление 1 питающий шланг 2 нагнетательный шланг - фото 60

Рисунок 5.22 – Рулевое управление

1 – питающий шланг; 2 – нагнетательный шланг; 2 – сливной шланг; 4 – масляный бачок; 5 – рулевой вал; 6 – кардан рулевого управления; 7 – рулевой механизм; 8 – сошка; 9 – шланг сливной магистрали; 10 – шланг нагнетательной магистрали; 11 – продольная рулевая тяга; 12 – гидроусилитель; 13 – кронштейн гидроусилителя; 14 – насос гидроусилителя

Конструкция и принцип работы такого рулевого управления аналогичны рулевому управлению автомобилей МАЗ, рассмотренному выше.

Насос гидроусилителя, лопастного типа, двойного действия, установлен на крышке шестерён распределения с левой стороны двигателя и приводится в движение клиноременной передачей от шкива, установленного на переднем конце коленчатого вала двигателя.

Корпус 3 насоса гидроусилителя (рисунок 5.23) и крышка 9 отлиты из серого чугуна и после обработки соединяются со статором 16 четырьмя стяжными болтами; для повышения герметичности соединения уплотнены резиновыми кольцами.

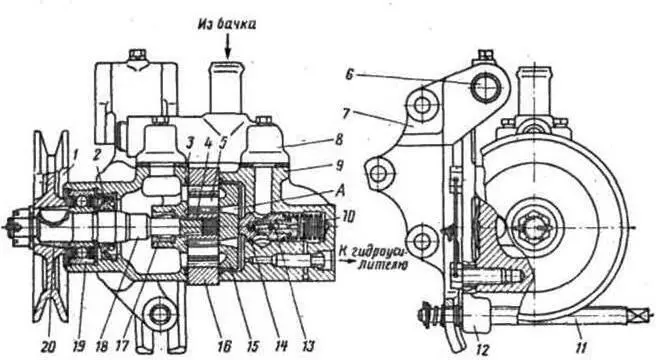

Рисунок 523 Насос гидроусилителя 1 шкив 2 сальник 3 корпус насоса 4 - фото 61

Рисунок 5.23 – Насос гидроусилителя

1 – шкив; 2 – сальник; 3 – корпус насоса; 4 – ротор; 5 – лопасть; 6 – ось кронштейнов; 7 – неподвижный кронштейн; 8 – коллектор; 9 – крышка; 10 – пружина; 11 – регулировочный винт; 12 – подвижный кронштейн; 13 – предохранительный клапан; 14 – перепускной клапан; 15 – распределительный диск; 16 – статор; 17 – игольчатый подшипник; 18 – вал;19 – подшипник; 20 – втулка шкива

Вал насоса 18 вращается в двух подшипниках – игольчатом 17 и шариковом 19. Иглы подшипника 17 перекатываются непосредственно по шейке вала диаметром 12 мм. Стопорное кольцо подшипника 19 изготовлено из стали толщиной 1,6 мм. Внутреннее кольцо этого подшипника упирается в опорную шайбу, прижатую к торцу шейки вала, по которой работают кромки резиноармированного двухкромочного сальника 2, отделяющего полость насоса от подшипника 19.

На четырнадцати шлицах внутреннего конца вала крепится ротор 4 насоса, выполненный в виде диска с десятью прорезанными пазами шириной 2 мм, равнорасположеннымн по периметру. В пазы ротора установлены лопасти 5, изготовленные из инструментальной стали. Кромка лопасти, прилегающая к поверхности статора 16, округлена по радиусу 1,8 мм. Лопасти рассортировываются по длине на три группы с интервалами 0,004 мм.

Статор изготовлен из легированной подшипниковой стали и термообработан. Отверстие статора имеет сложную криволинейную форму. При вращении вала насоса лопасти ротора прижимаются к криволинейной поверхности статора и образуют замкнутые полости, объёмы которых изменяются в зависимости от положения лопастей по отношению к образующей криволинейной поверхности статора. Такая конструкция насоса позволяет за один оборот вала совершать два полных цикла всасывания и два цикла нагнетания. Плотное прилегание лопастей к поверхности статора обеспечивается давлением жидкости, подводимой в пазы ротора под лопасти через каналы А распределительного диска 15, и действием центробежной силы.

Распределительный диск 15 отлит из серого чугуна. В нем предусмотрен ряд каналов, соединяющих зону высокого давления статора с зоной высокого давления насоса. От проворачивания диск удерживается двумя штифтами.

В крышке насоса размещён перепускной клапан 14, ограничивающий производительность насоса. Внутри этого клапана установлен предохранительный шариковый клапан 13, ограничивающий давление в системе гидроусилителя в пределах 6570 кгс/см 2. Регулировка предохранительного клапана обеспечивается подбором соответствующего количества шайб, устанавливаемых между его седлом и золотником перепускного клапана, в который ввернуто седло.

Перепускной клапан работает под действием разности давлений в полости нагнетания насоса и в канале подачи жидкости к гидроусилителю. Полость нагнетания соединена калиброванным каналом с каналом подачи жидкости к гидроусилителю. С увеличением подачи жидкости в систему в результате увеличения числа оборотов коленчатого вала двигателя, а следовательно, и вала насоса разность давлений в полости нагнетания насоса и в канале подачи жидкости к гидроусилителю увеличивается. Следовательно, увеличивается разность давлений на торцах плунжера перепускного клапана. При разности давлений от 0,12 до 0,18 МПа (1,2-1,8 кгс/см 2) клапан перемещается вправо и сжимает пружину 10. При этом полость нагнетания сообщается с полостью всасывания насоса через канал в коллекторе 8 и дальнейшее увеличение подачи жидкости в систему, почти прекращается.

Приводной шкив 1 насоса отлит из серого чугуна и статически сбалансирован после обработки. На валу насоса шкив сидит на конусной разрезной втулке 20, которая фиксируется на сегментной шпонке вала.

Насос крепится к кронштейну 7, закреплённому на двигателе с помощью подвижного кронштейна 12. Оба кронштейна отлиты из стали и соединены осью 6, которая стопорится в бобышке подвижного кронштейна болтом и может вращаться в отверстиях вилки неподвижного кронштейна при регулировке положения насоса и натяжения ремня привода винтом 11. Правильно натянутый ремень при нажатии на середину ветви с усилием 3 кгс должен иметь прогиб от 10 до 15 мм.

5.2 Контрольные вопросы

1. Для чего предназначено рулевое управления автомобиля

2. Из каких основных частей состоит рулевое управление?

3. Что называют рулевым механизмом и рулевым приводом?

4. Назовите типы рулевых механизмов.

5. Какие типы рулевых механизмов применяются на изучаемых автомобилях?

6. Чем отличаются рулевые механизмы автомобилей ЗИЛ и МАЗ?

7. В чем особенность конструкции рулевых механизмов автомобилей КамАЗ?

8. Каков принцип работы рулевого управления с гидроусилителем?

9. Какого типа гидроусилители применяются на изучаемых автомобилях?

10. Чем отличается рулевой механизм с клапаном управления усилительным механизмом от рулевого механизма с распределителем автомобилей Урал?

11. Какие типы гидроусилителей применяются в рулевом управлении автомобилей МАЗ?

12. Как работает гидроцлиндр рулевого управления?

13. Как работает насос гидроусилителя КамАЗ?

14. Чем отличается конструкция насоса гидроусилителя автомобилей МАЗ?

15. Как работает клапан расхода и давления?

16. Какие конструкции рулевого управления устанавливаются на автомобилях КрАЗ?

5.3 Тормозные системы

Тормозные системы служит для снижения скорости движения и полной остановки автомобиля, а также для удержания на месте неподвижно стоящего автомобиля. Наличие надёжных тормозов позволяет увеличить среднюю скорость движения, а следовательно, эффективность при эксплуатации автомобиля. Тормозная система должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с горизонтальным уклоном до 16 % полностью гружёный автомобиль должен надёжно удерживаться тормозами от самопроизвольного перемещения. Современный большегрузный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.
